TI 的 LMV65x 器件是采用 TI 先進的 VIP50 工藝實現的高性能、低功耗運算放大器 IC。此系列器件 具有 12MHz 帶寬，并且電流消耗僅為 116μA，其帶寬功率比是同類運算放大器中較為出色的。LMV65x 器件具有單位增益穩定性，可為低電壓、低功耗 應用中的一般性放大需求提供出色的解決方案。

數據手冊：*附件：LMV652 雙路、5.5V、12MHz 運算放大器技術手冊.pdf

此系列的低電壓、低功耗放大器在功耗和空間利用方面具有卓越的性能和經濟性。這些運算放大器具有 1.5mV 的最大輸入失調電壓、軌至軌輸出級以及包括接地端在內的輸入共模電壓范圍。LMV65x 的 PSRR 為 95dB，CMRR 為 100dB，在 1kHz 頻率和 2kΩ 負載下的總諧波失真 (THD) 為 0.003%。

此系列器件的工作電源電壓范圍為 2.7V 至 5.5V。這些運算放大器可在寬溫度范圍（?40°C 至 125°C）內工作，是汽車 應用、傳感器 應用和便攜式設備 應用的理想選擇。LMV651 采用超小型 5 引腳 SC70 和 5 引腳 SOT-23 封裝。LMV652 采用 8 引腳 VSSOP 封裝。LMV654 采用 14 引腳 TSSOP 封裝。

特性
? 典型 5V 電源（除非另有說明）
? 在 3V 和 5V 電壓下具有額定性能
? 低電源電流
– LMV651：116μA
– LMV652：118μA（每個放大器）
– LMV654：122μA（每個放大器）
? 高單位增益帶寬：12MHz
? 最大輸入失調電壓：1.5mV
? CMRR：100dB
? PSRR：95dB
? 輸入基準電壓噪聲：17nV/√Hz
? 2k? 負載下以電源軌為基準的輸出擺幅為 120mV
? 總諧波失真：1kHz、2k? 時為 0.003%
? 溫度范圍：?40°C 至 125°C

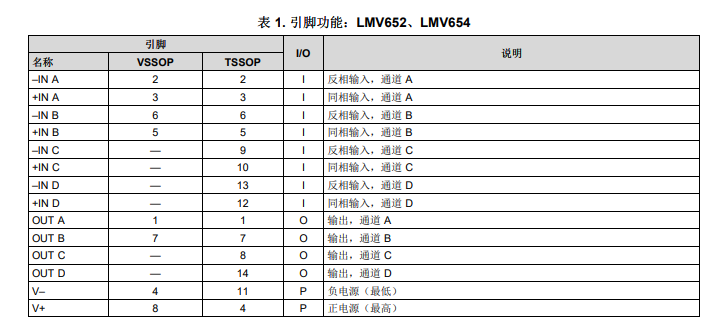

引腳功能和配置

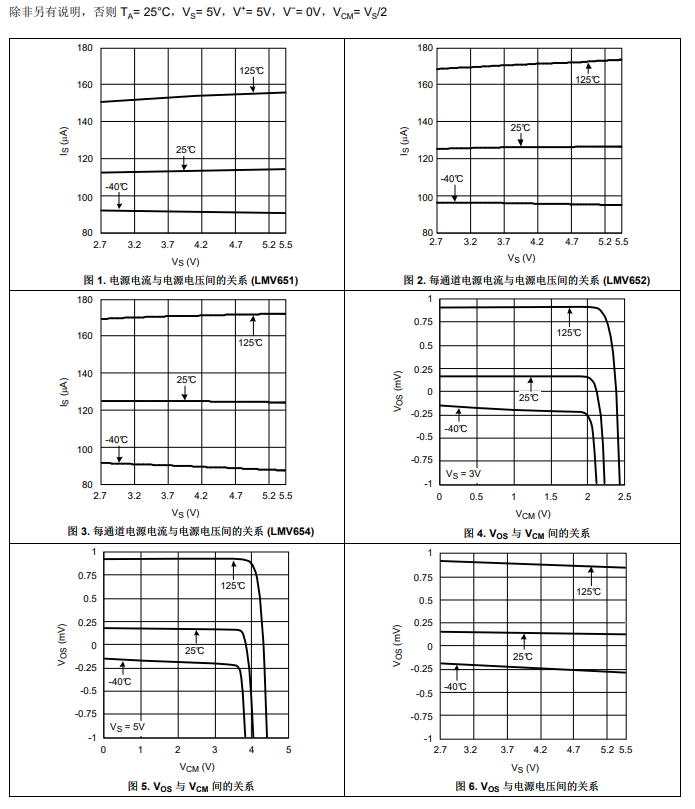

典型特性

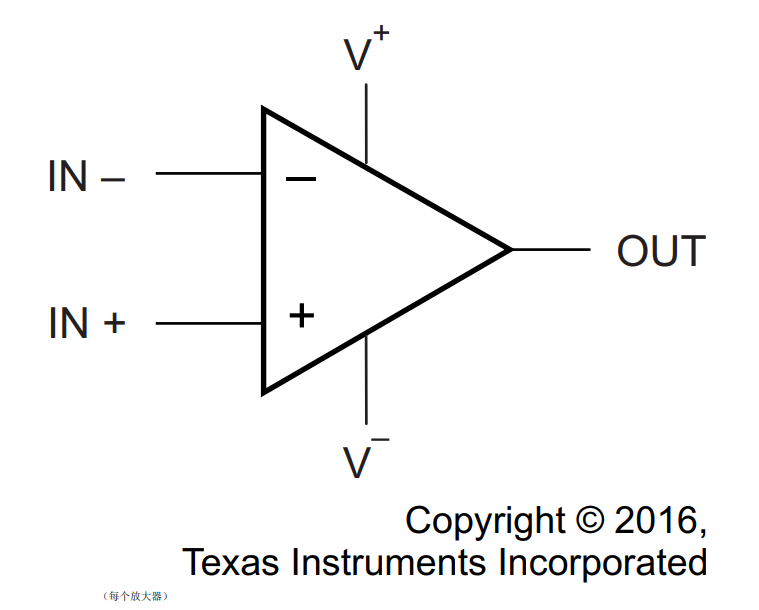

功能方框圖

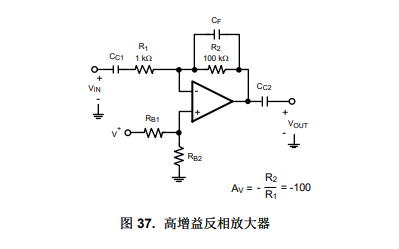

典型應用

應用范圍
? 便攜式設備
? 汽車
? 電池供電型系統
? 傳感器和儀表
