UCC2752x 系列器件是雙通道、高速、低側柵極驅動器器件能夠有效驅動 MOSFET 和 IGBT 功率開關。使用本質上 UCC2752x 可最大限度地降低擊穿電流，可提供高達 5A 源的高峰值電流脈沖和 5A 灌入電容負載以及軌到軌驅動能力，并且非常小傳播延遲通常為 17 ns。此外，驅動程序具有匹配的內部傳播兩個通道之間的延遲，非常適合需要雙門的應用具有關鍵時序的驅動器，例如同步整流器。input pin 閾值基于 CMOS logic，它是 VDD 電源電壓的函數。高電平和低電平之間的寬滯后閾值提供出色的抗噪性。Enable 引腳基于 TTL 和 CMOS 兼容邏輯，與 VDD 電源電壓無關。
*附件：ucc27527.pdf

UCC27528 是一個雙路同相驅動器。UCC27527 采用雙輸入設計，為每個渠道。IN+ 或 IN– 引腳可用于控制驅動器輸出的狀態。未使用的 Input pin 可用于啟用和禁用功能。為安全起見，內部上拉和 UCC2752x 系列中所有器件的輸入引腳上的下拉電阻器，以確保輸出當 input pins 處于浮動狀態時保持低電平。UCC27528特性使能引腳（ENA 和 ENB）更好地控制驅動程序應用程序的運行。引腳在內部拉動對于高電平有效邏輯，最高可達 VDD，并且可以保持開路以進行標準作。

特性

行業標準引腳輸出
兩個獨立的柵極驅動通道
5A 峰值拉電流和灌電流驅動電流
CMOS 輸入邏輯閾值（VDD 引腳上電源電壓的
函數）
具有高抗噪
能力的遲滯邏輯閾值
每個輸出具有獨立的使能功能
輸入和使能引腳電壓電平不受
VDD 引腳偏置電源電壓的限制
4.5V 至 18V 單電源范圍
在 VDD UVLO 期間，輸出保持低電平（確保在
上電和
斷電時無毛刺運行）
快速傳播延遲（典型值為 17ns）
快速上升和下降時間（典型值為 7ns 和 6ns）
2 個通道之間的 1ns 典型延遲匹配
當 inputs 懸空時，輸出保持低電平
SOIC-8 和 3mm × 3mm WSON-8 封裝選項
工作溫度范圍為 –40°C 至 140°C
–5V 負電壓處理能力（輸入引腳）

參數

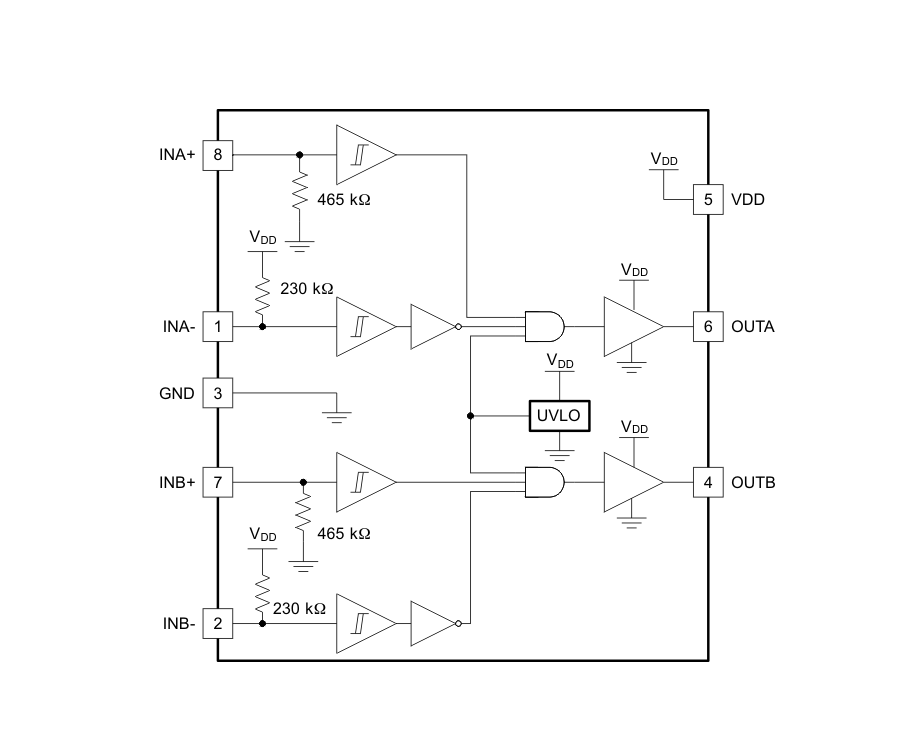

方框圖

一、產品概述

?型號?：UCC
?類型?：雙通道高速低側柵極驅動器
?特點?：
- 雙獨立柵極驅動通道
- A峰值源和漏驅動電流
- CMOS輸入邏輯閾值
- 7ns典型傳播延遲
- ns典型通道間延遲匹配
- 輸入和使能引腳電壓范圍寬
- .V至V單電源供電
- 輸出在VDD欠壓鎖定（UVLO）時保持低電平

二、應用領域

開關電源
DC-DC轉換器
電機控制
太陽能電源
新興寬帶隙功率器件（如GaN）的柵極驅動

三、電氣特性

?VDD和UVLO?：
- UVLO啟動閾值（V_ON）：.5V至.0V（典型值.0V）
- UVLO關閉閾值（V_OFF）：.0V至.0V（典型值.0V）
- VDD滯回電壓（VDD_H）：.V至0.5V（典型值.V）
?輸入特性?：
- 輸入高電平閾值（VIN_H）：5%VDD至%VDD
- 輸入低電平閾值（VIN_L）：0%VDD至%VDD
- 輸入滯回：%VDD
?使能特性?（UCC特有）：
- 使能高電平閾值（VEN_H）：1.7V至.V（典型值1.9V）
- 使能低電平閾值（VEN_L）：0.V至1.V（典型值1.V）
- 使能滯回：.0V至.0V（典型值.0V）
?輸出特性?：
- 峰值源/漏電流：±5A
- 輸出高電平電壓（VOH）：接近VDD
- 輸出低電平電壓（VOL）：接近GND
