概述
所有器件均內置一個專有的低壓差發射器輸出級和一個板載雙電荷泵，以在+3V至+5.5V電源下實現符合RS-232和RS-485/RS-422規范的性能。這些器件還具有用于RS-232和RS-485/RS-422模式的引腳可選發射器擺率。擺率限制可充分降低EMI并減少因電纜端接不當引起的反射，從而實現高達250kbps的無誤差數據傳輸。如果禁用擺率限制，這些器件在RS-485/RS-422模式下的數據傳輸速率高達10Mbps，在RS-232模式下的數據傳輸速率高達1Mbps。

MAX3160E/MAX3162E提供直通式引腳排列，有利于電路板布局。MAX3160E/MAX3161E/MAX3162E采用小型SSOP封裝，工作溫度范圍為-40°C至+85°C。
數據表：*附件：MAX3160E MAX3161E MAX3162E ±15kV ESD保護、+3.0V至+5.5V、10nA、RS-232 RS-485 RS-422多協議收發器技術手冊.pdf

應用

• 工業控制
• 接口轉換
• 網絡
• 外設
• 銷售終端機(POS)裝置
• RS-232至RS-485轉換
• 安全系統

特性

• 在一個封裝中提供針對RS-232和RS-422/485操作的靈活選項
  • 2Tx/2Rx RS-232和半雙工RS-485收發器同步操作(MAX3162E)
  • 引腳可編程為2Tx/2Rx RS-232或半/全雙工RS-485收發器（MAX3160E、MAX3161E）
• 集成保護功能提高了穩健性
  • ±15kV高ESD保護，HBM，依據JEDEC JS-001-2012
  • 發射器和接收器具有接線故障保護
  • 真正的故障安全接收器可在發生接收器輸入短路或開路時防止錯誤轉換
  • 在整個共模電壓范圍內提供短路保護
  • 熱保護可防止功耗過大
  • 擺率限制可充分降低EM并減少電纜反射
• 集成電荷泵電路可節省電路板空間
  • 無需雙極性±12V電源
  • 支持單電源供電：電源電壓范圍為+3V至+5.5V
• 1μA關斷電源電流有助于省電
• 支持總線連接多達256個收發器

操作電路

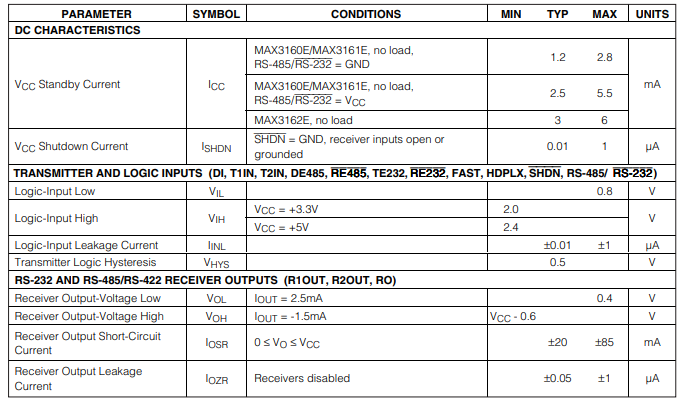

電特性

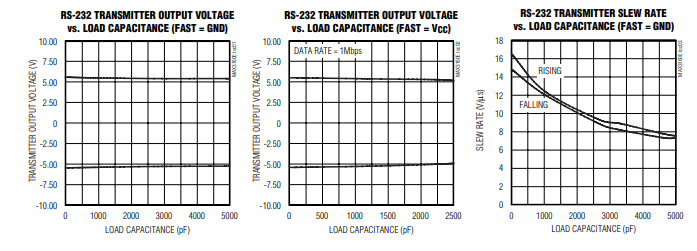

典型操作特性

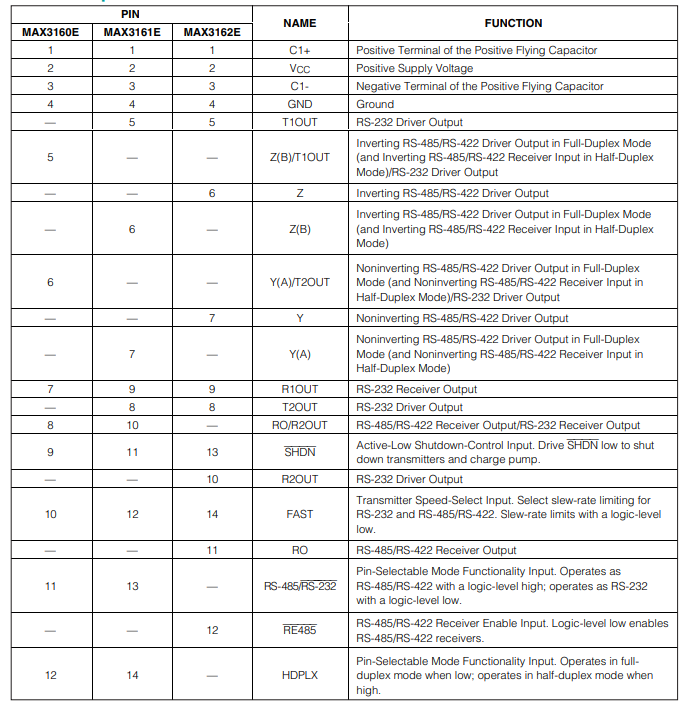

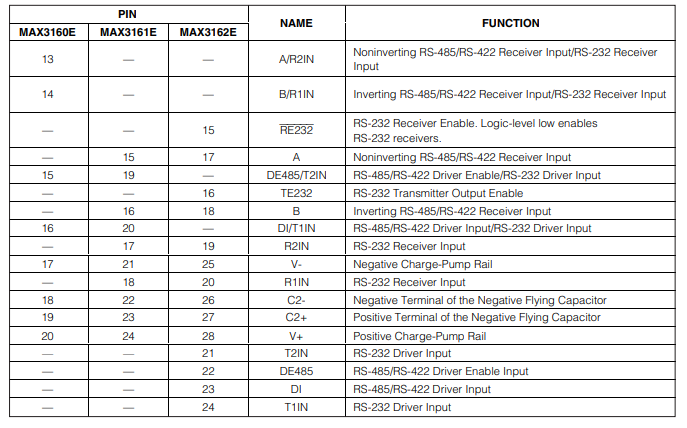

引腳配置描述
