電荷傳感器的工作原理

電荷傳感器的工作原理基于壓電材料的壓電效應。

當壓電材料受到如外界壓力、力或振動時，其內部晶體結構會發生變化，進而產生電荷。這一過程正是電荷傳感器接收并轉換外界物理量的方式。

以PC為單位進行衡量，特別是在微小壓力變化測量場景中，通過電荷數量的變化可以精準反映物理量變化的細微差異。

電荷傳感器的應用

壓力測量：可用于準靜態壓力測量，如在高溫工業爐附近監測壓力變化。其沒有內置電子元件，不會因高溫環境而受限，能夠穩定工作。

振動監測：在機械設備運行過程中，可以監測振動情況。例如，通過安裝在電機上的電荷傳感器，可以實時監測電機的振動頻率和幅度，及時發現異常。

還可用于沖擊測量（如汽車碰撞測試）、結構健康監測（橋梁振動）等領域。

解決方案

電荷輸出型傳感器：用于測量材料受到外力時產生的電荷。

SIT_QV電荷放大模塊：用于將電荷信號放大并轉換為電壓信號。

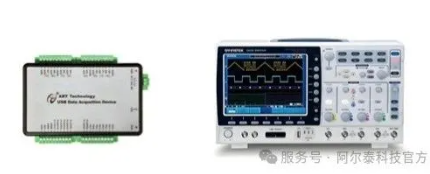

電壓采集設備：用于實時收集并分析實驗中的電壓信號。

使用步驟

將電荷輸出型傳感器與SIT_QV電荷放大模塊INPUT連接。

SIT_QV電荷放大模塊OUTPUT與電壓采集設備的輸入通道連接。外力作用下，電荷輸出型傳感器將檢測到電荷的變化，并將其輸出到SIT_QV電荷放大模塊。SIT_QV電荷放大模塊將電荷信號轉換為電壓信號，并進行放大，以便數據采集系統能夠讀取并分析信號。
