概述
MAX9310A是一種快速，低扭曲1:5差分驅動器，具有可選的LVPECL輸入和LVDS輸出,設計應用于時鐘分配。這種器件的特點是具有340ps的極低傳輸延遲和48mA的電源電流。

MAX9310A工作在3V至3.6V電源范圍，適用于3.3V系統。通過2:1輸入多路復用器，選擇兩路差分輸入中的一路。輸入選擇是由CLKSEL引腳控制。

這種器件也具有同步使能功能的特點。MAX9310A的LVPECL輸入可由差分或單端信號驅動。提供一個參考電壓輸出V BB ，以便應用于單端輸入，此器件也可接收差分HSTL信號。

MAX9310A提供節省空間的20引腳TSSOP封裝，可工作在-40°C至+85°C的寬溫度范圍。
數據表：*附件：MAX9310A 1比5時鐘驅動器，可選擇LVPECL輸入 單端輸入與LVDS輸出技術手冊.pdf

應用

• 自動測試設備(ATE)
• 局端背板時鐘分配
• 數據和時鐘驅動器與緩沖器
• DSLAM
• 無線基站

特性

• 保證1.0GHz工作頻率
• 8.0ps輸出至輸出扭曲
• 340ps傳輸延遲
• 接收LVPECL和差分HSTL輸入
• 同步輸出使能/禁止
• 兩路可選擇的差分輸入
• 3V至3.6V電源電壓
• 用于單端工作的片內參考電壓
• ESD保護：±2kV (人體模型)
• 輸入開路時,輸入偏置電阻驅動輸出為低

應用電路

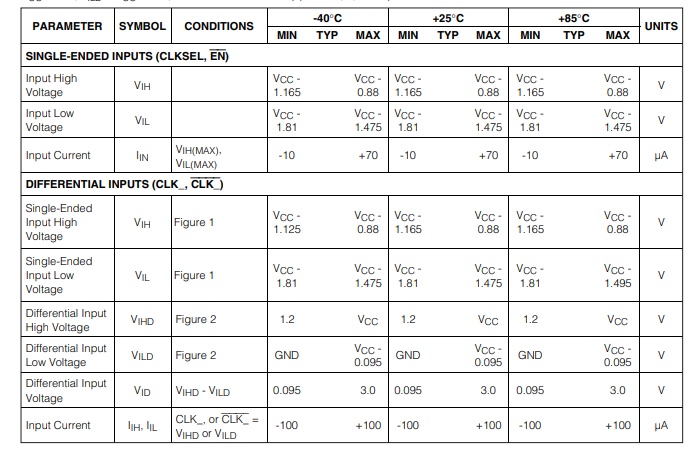

DC電氣特性

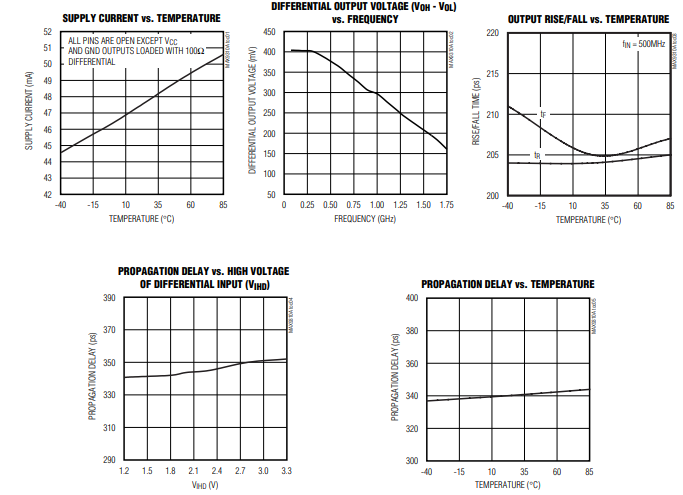

典型操作特性

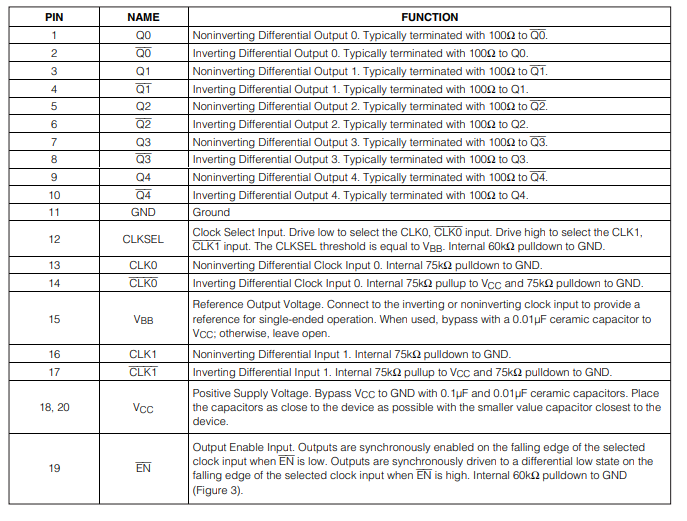

引腳配置描述

詳細說明

MAX9310是一款低偏斜的1:5差分驅動器，具備兩個可選的LVPECL輸入和LVDS輸出，適用于時鐘分配應用。選通時鐘接收差分輸入信號，并將其復制到五個獨立的差分LVDS輸出。輸入由內部偏置電阻進行偏置，當輸入開路時，輸出為差分低電平。該芯片支持單端輸入操作，器件保證在高達1.0GHz的頻率下工作，LVDS輸出電平符合EIA/TIA - 644標準 。

MAX9310A的設計工作電壓范圍為3V至3.6V，適用于標稱3.3V電源的系統。

差分LVPECL輸入

MAX9310A有兩個差分對，用于接收LVPECL/HSTL輸入信號，并且可通過VBB電壓基準配置為接受單端LVPECL輸入。每個差分輸入對都能獨立進行端接。一個選擇引腳（CLKSEL）用于激活所需的輸入。施加到輸入的差分信號的最大幅度為3V。差分信號的高電平和低電平（VHD和VLD）以及差分輸入電壓（VIH - VIL）可同時應用。

單端輸入和VBB

差分輸入可配置為通過VBB參考電壓接受單端輸入。在非反相情況下，通過將VBB連接到CLK_輸入并施加單端信號到CLK_輸入來產生單端輸入。類似地，在反相情況下，通過將VBB連接到CLK_輸入并施加單端信號到CLK_輸入來產生單端輸入。使用差分配置的單端輸入（帶VBB）時，單端輸入可以由Vcc和地驅動，或者由一個單端LVPECL信號驅動。注意，單端信號的擺幅至少為95mV。

同步使能

MAX9310的輸出在差分低電平狀態下同步使能和禁用，以消除選通時鐘脈沖中的短脈沖。EN連接到輸入的邊沿觸發D觸發器的置位端。上電后，將EN驅動為低電平并切換所選時鐘輸入以啟用輸出。輸出在EN下降沿時使能。EN下降沿時，輸出設置為所選時鐘輸入的差分低電平狀態（圖3） 。

輸入偏置電阻

內部偏置電阻確保在輸入（差分）未連接的情況下輸出為低電平。反相輸入（CLK_）通過一個75kΩ下拉電阻偏置到地，同相輸入（CLK_）通過一個75kΩ上拉電阻偏置到Vcc。

差分LVDS輸出

LVDS輸出必須按照典型應用電路所示，在Q和Q之間用100Ω電阻進行端接。輸出具有短路保護功能。

使用VBB參考電壓輸出時，通過一個0.01μF陶瓷電容將VBB旁路到地。如果不使用VBB參考電壓，則將其懸空。VBB參考電壓可吸收或提供500μA電流。對于依賴VBB參考電壓的輸入，請使用VBB參考電壓。
