概述
MAX9174/MAX9175是670MHz低抖動、低扭曲的1:2分配器，尤其適合于保護切換、環回、時鐘和數據分配。這些器件具有1.0ps~(RMS)~ (最大)的超低隨機抖動，保證在那些定時誤差極為敏感的高速鏈路中可靠工作。

MAX9714具有安全失效的LVDS輸入和LVDS輸出。MAX9175接收任何差分輸入(CML/LVDS/LVPECL)，提供LVDS輸出。控制掉電輸入，可以將輸出置為高阻。當輸入處于開路、無驅動短路或無驅動終端匹配時，MAX9174的安全失效電路驅動輸出為高電平。MAX9175具有偏置電路，在輸入開路時驅動高電平輸出。掉電輸入兼容于標準的LVTTL/LVCMOS邏輯，并且掉電輸入可以承受-1V的下沖和VCC + 1V的過沖。MAX9174/MAX9175提供10引腳μMAX和10引腳、底盤裸露的薄型QFN封裝，工作于+3.3V單電源，工作溫度范圍-40°C至+85°C。
數據表：*附件：MAX9174 MAX9175 670MHz、LVDS至LVDS和任意邏輯至LVDS 1比2分配器.pdf

應用

• 時鐘分配
• 環回
• 保護開關

特性

• 670MHz時，最大1.0ps (RMS) 抖動
• 800Mbps數據速率時，最大80ps (P-P) 抖動
• +3.3V工作電源
• LVDS安全失效輸入(MAX9174)
• 任意輸入電平(MAX9175)包括差分CML/LVDS/LVPECL
• 斷電時，輸入能夠承受-1.0V至VCC + 1.0V的電壓
• 低功耗CMOS設計
• 10引腳μMAX和薄型QFN封裝
• -40°C至+85°C的工作溫度范圍
• 符合ANSI TIA/EIA-644 LVDS標準
• IEC 61000-4-2第4級ESD保護

應用電路

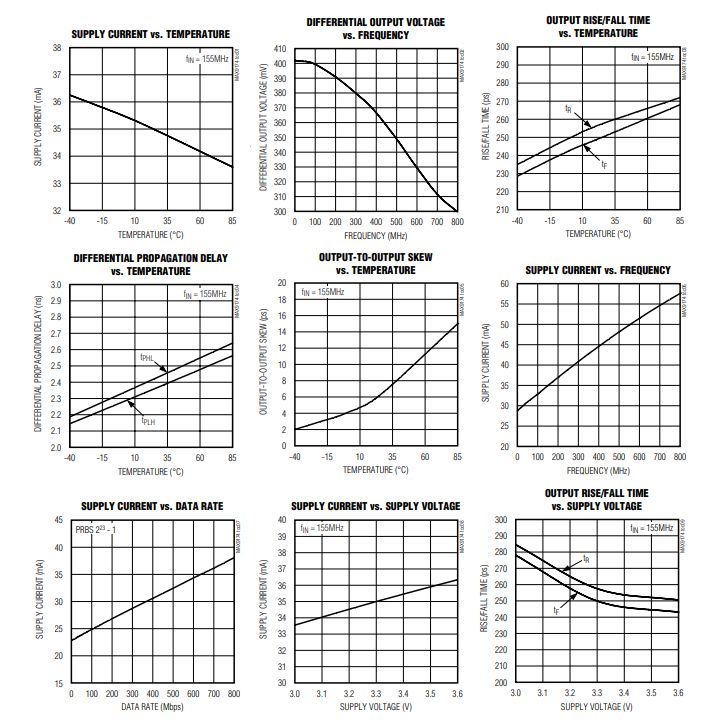

典型操作特性

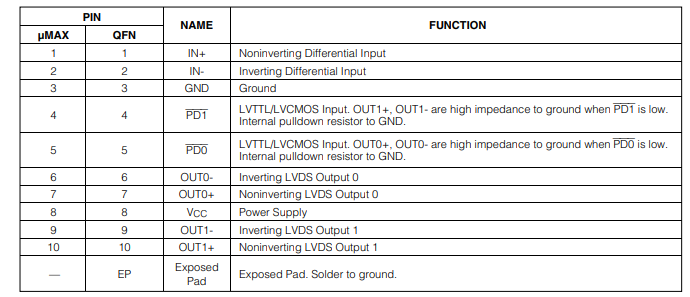

引腳配置描述

應用信息

電源去耦

繞過 Vcc 引腳，通過在盡可能靠近器件的位置并聯安裝 0.1μF 和 0.001μF 的高頻表面貼裝陶瓷電容器，將較小值的電容器連接到 Vcc。

差分走線

輸入和輸出走線會影響 MAX9174/MAX9175 的性能。使用受控阻抗差分走線（100Ω 類型）。為減少輻射噪聲并確保信號耦合對稱，將差分輸入和輸出信號布置在同一層中。通過匹配兩條信號線的電氣長度來減少偏移，過度的偏移會導致磁場抵消的降低。在差分走線之間保持恒定距離，以避免差分阻抗的不連續性。盡量減少過孔的數量，以進一步防止阻抗不連續性。

電纜和連接器

LVDS（低壓差分信號）互連通常具有 100Ω 的受控差分阻抗。使用具有匹配差分阻抗的電纜和連接器，以最大限度地減少阻抗不連續性。避免使用非平衡電纜，如帶狀電纜或簡單的同軸電纜。平衡電纜，如雙絞線，信號質量更好，并且往往產生較少的電磁干擾，因為它們的磁場相互抵消。平衡電纜拾取噪聲作為共模信號，會被 LVDS 接收器拒絕。

端接

MAX9174/MAX9175 需要外部輸入和輸出端接電阻，用于 LVDS，在每個差分對中連接一個
