項目背景

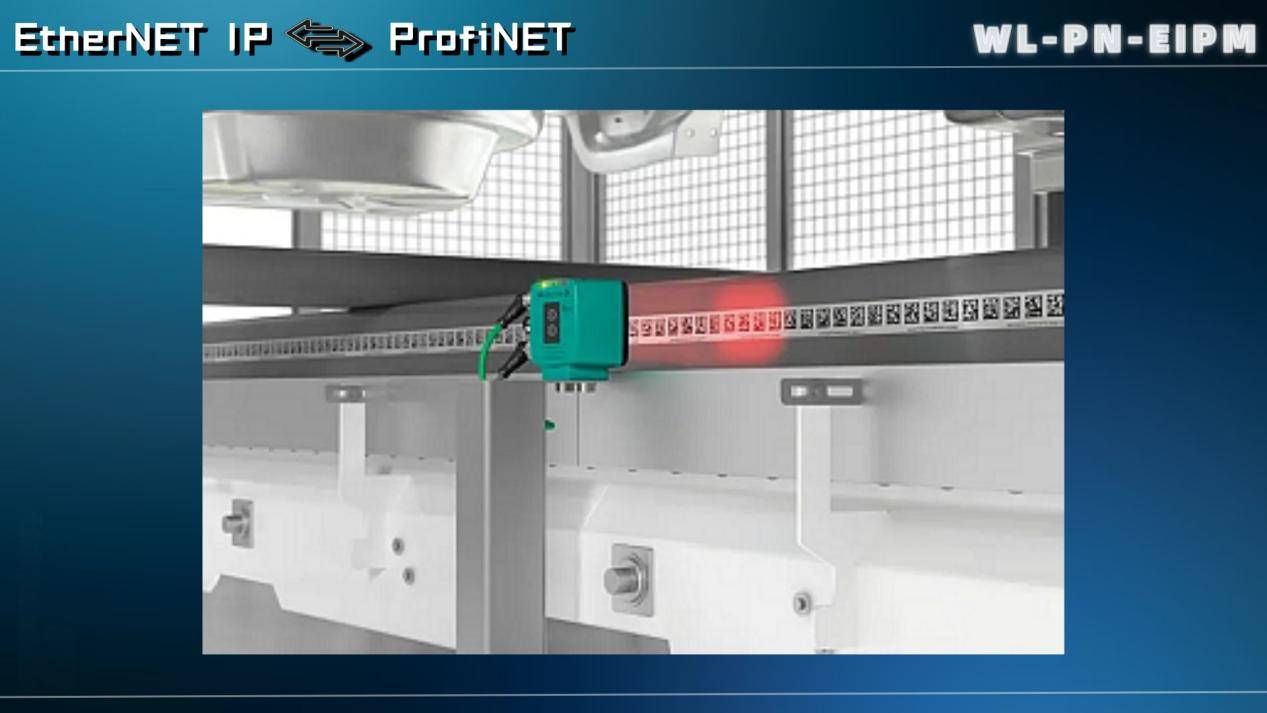

作為一名客戶,在我們的工業自動化項目中,需要將測距儀集成到已有的基于Profinet網絡的控制系統中。然而,我們的測距儀僅支持EthernetIP協議,這就導致了通信協議的不兼容問題。為了解決這個問題,我們引入了EthernetIP轉Profinet網關,希望通過這個網關實現測距儀與Profinet網絡之間的通信,從而能夠準確地獲取測距儀的數據,并將其用于整個控制系統的監控和決策。
先根據激光讀頭手冊接線的方法,依次準確地把功能線接好。
博圖組態過程

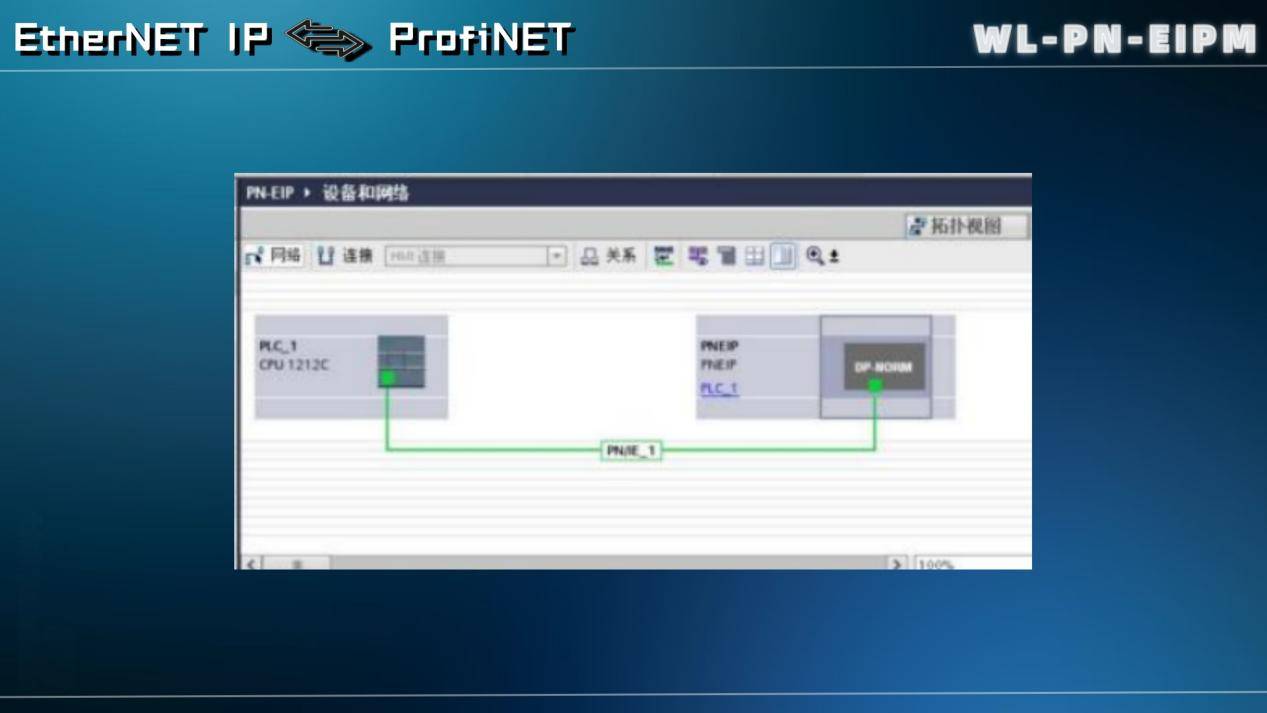

網關設備添加
啟動博圖軟件,創建新項目或打開現有項目。在硬件組態界面中,定位至網絡視圖。從硬件目錄中選取EthernetIP轉Profinet網關設備,并將其放置于網絡視圖的適當位置。根據實際網絡拓?fù)浣Y(jié)構,建立網關與其他設備(例如PLC)的Profinet網絡連接。

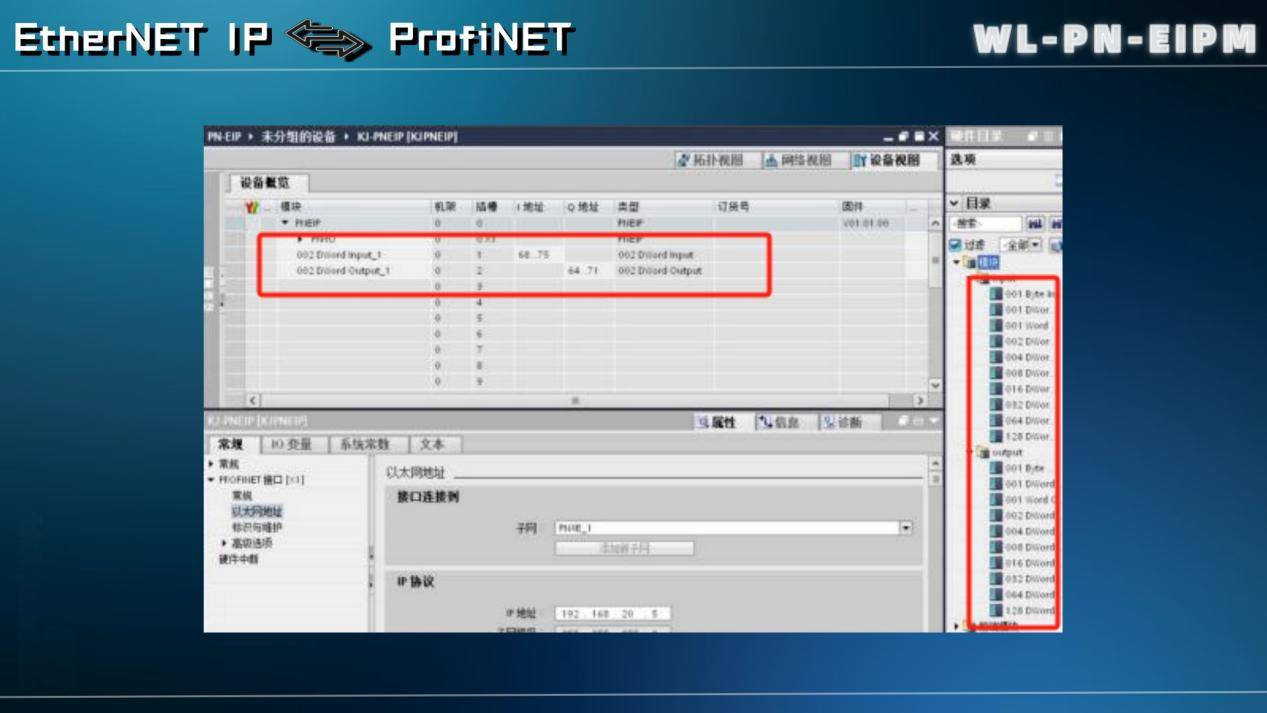

網關參數配置

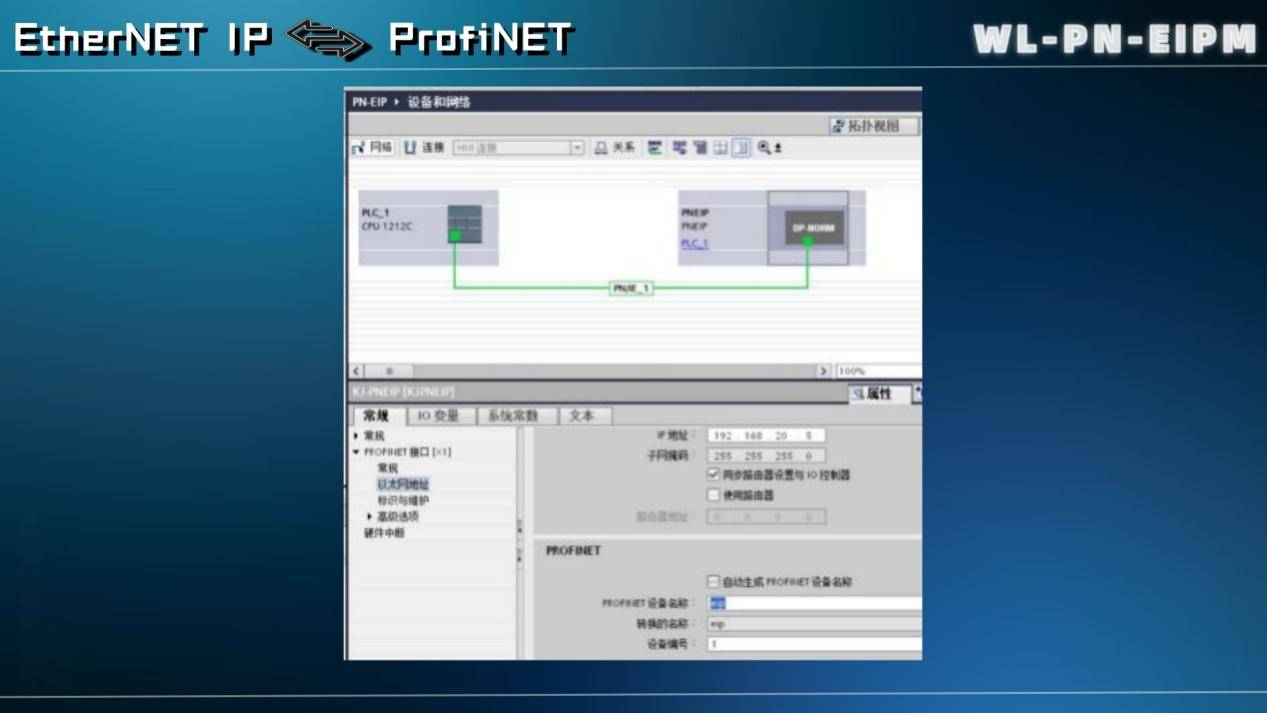

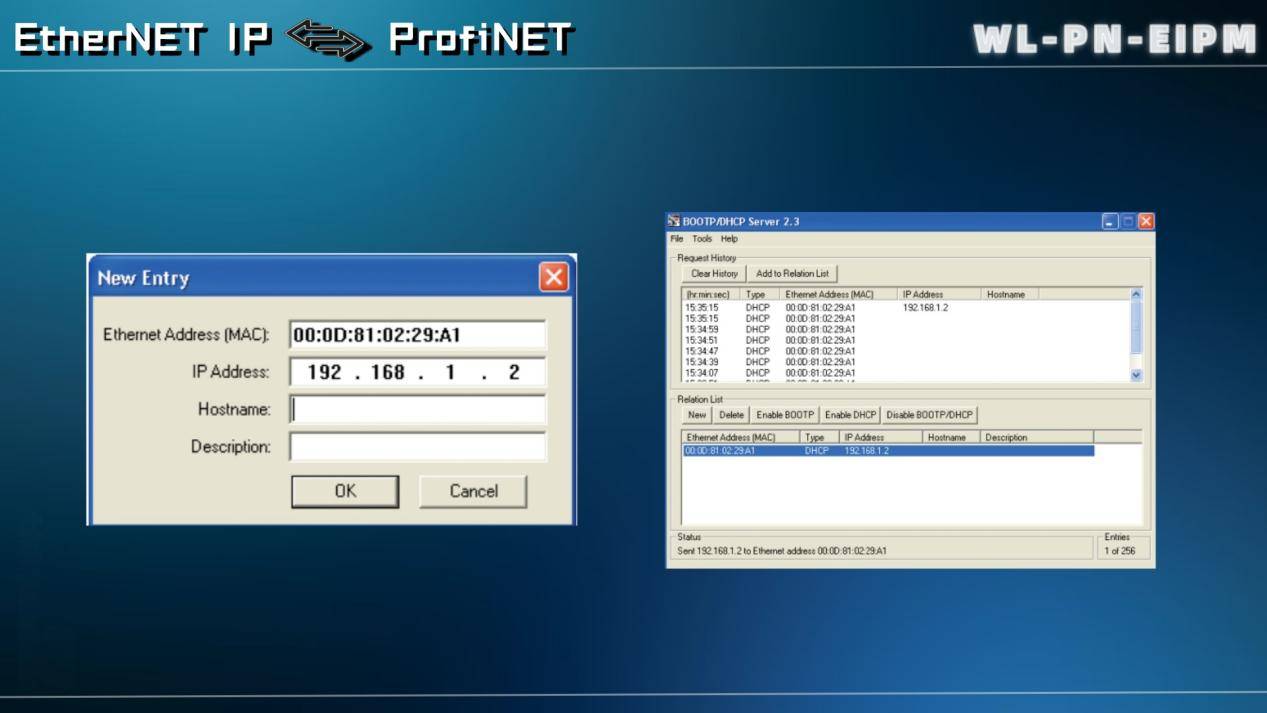

雙擊已添加的網關設備,進入設備視圖。在網關的基本參數設置中,配置設備名稱、IP地址等信息,確保其與Profinet網絡的地址規劃一致,以避免地址沖突。
進入EthernetIP側配置界面。依據測距儀的EthernetIP通信參數進行配置,包括輸入輸出數據的映射關系。例如,明確測距儀距離數據在EthernetIP通信中的數據地址,并在網關配置中將其映射至Profinet側相應地址。
測距儀相關配置
在博圖軟件中,對測距儀進行特定配置。鑒于測距儀通信需通過網關轉換,需在博圖中設置與測距儀對應的虛擬設備(類似代理設備),以確保能正確識別和處理網關轉換后的測距儀數據。配置測距儀的測量范圍、精度等參數對應的Profinet數據格式,確保數據轉換過程中參數的準確無誤傳輸和顯示。
三、配置軟件的配置過程

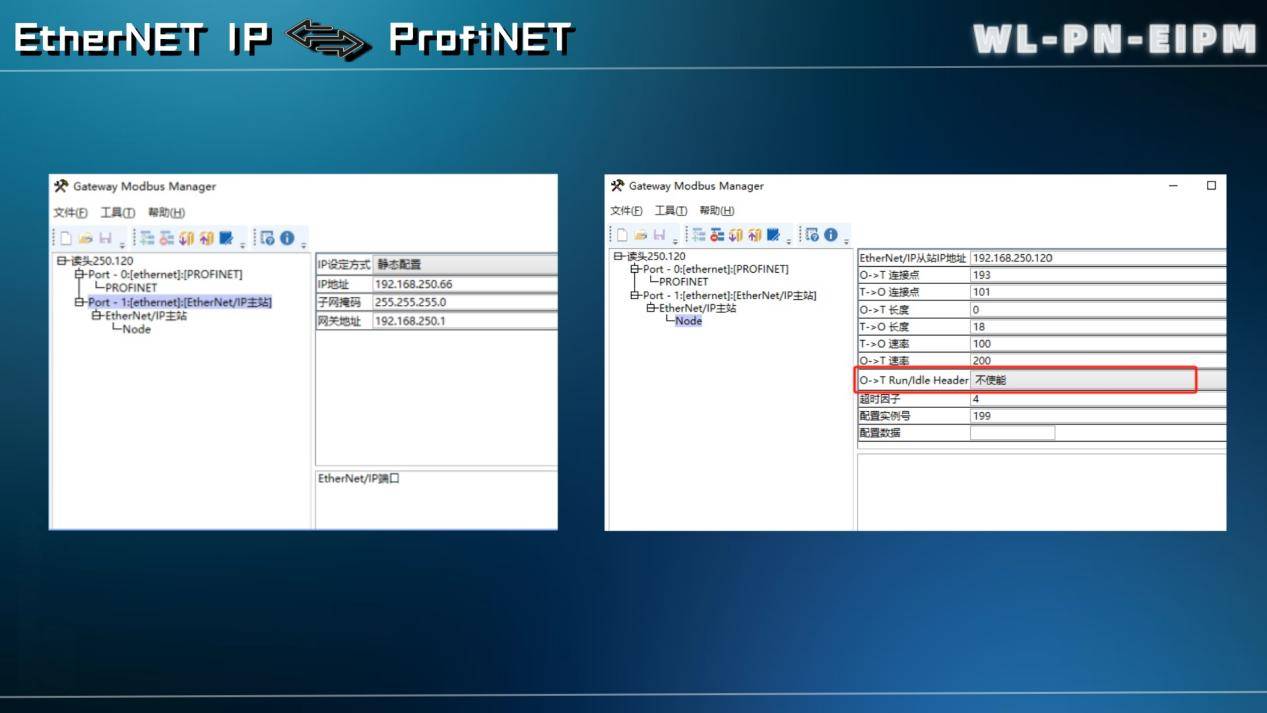

網關配置軟件初步設置
1. 安裝并啟動EthernetIP轉Profinet網關專用配置軟件。
2. 進行連接設置,通過以太網連接方式定位網關設備。
3. 在軟件中識別網關后,執行設備初始化配置,如選擇工作模式(選擇與項目需求相匹配的EthernetIP轉Profinet模式)。

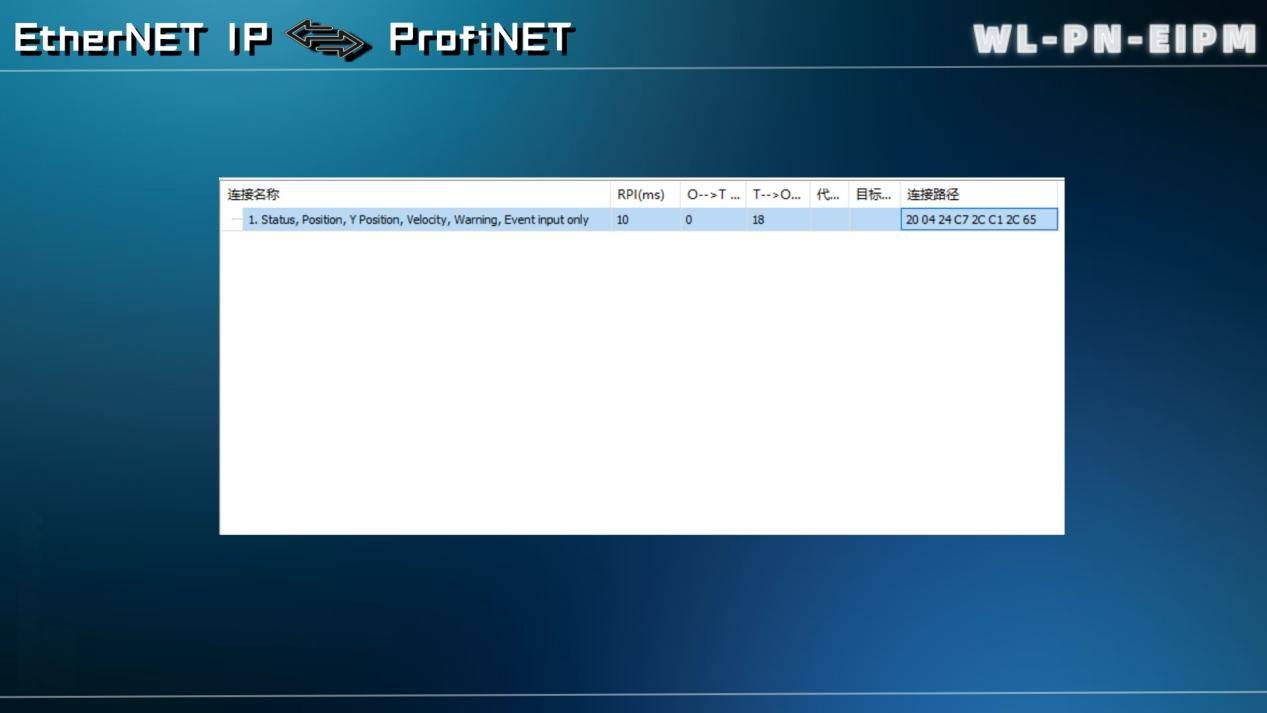

數據映射配置。
按照測距儀的EthernetIP通信協議手冊,確定測距儀發送數據的格式和地址。在配置軟件中,將這些數據準確地映射到Profinet側的對應數據區域。例如,如果測距儀的距離數據以特定的字節順序存儲在EthernetIP的某個寄存器中,我們要將這個寄存器的數據映射到Profinet側可以被PLC或其他設備識別的地址空間。
遇到的問題及解決方法
問題一:數據傳輸不穩定
在初步配置完成后,我們觀察到測距儀數據在Profinet網絡傳輸過程中,偶爾出現顯著的數據波動,甚至出現數據丟失現象。經過細致的故障排查,我們推測問題可能源于網關緩存設置不當,或Profinet網絡負載過重導致數據傳輸受阻。在網關配置軟件中,我們對數據緩存參數進行了調整,擴展了緩存容量,以保障在網絡波動時數據能夠得到臨時存儲,避免數據丟失。此外,我們對Profinet網絡進行了性能優化,減少了冗余的網絡通信量,并通過合理規劃PLC程序中的數據讀取頻率,有效減輕了網絡負載。
問題二:數據格式錯誤
在測距儀數據傳輸至Profinet側后,PLC讀取的數據出現解析錯誤,表現為亂碼或不正確的數值。問題的根源在于數據映射過程中,未能精確遵循測距儀的EthernetIP數據格式與Profinet數據格式之間的轉換規則。通過重新審慎核對測距儀的EthernetIP通信協議手冊與Profinet數據格式規范,于網關配置軟件及博圖組態中重新設定數據映射關系,確保數據位的準確轉換,從EthernetIP格式正確轉換至Profinet格式。
總體而言,EthernetIP轉Profinet網關在連接測距儀的項目中起到了非常關鍵的作用。
經過正確的配置后,它能夠穩定地實現兩種不同協議之間的轉換,使得測距儀的數據能夠順利地融入到Profinet網絡控制系統中。
雖然在配置過程中遇到了一些問題,但通過仔細排查和解決,我們對網關的功能和性能有了更深入的了解。它的靈活性和可配置性較強,能夠適應不同的工業設備和網絡環境。不過,在初次使用時,由于涉及到兩種協議的轉換和多種軟件的配置,對于技術人員的專業知識要求較高,需要花費一定的時間來熟悉整個配置流程。但一旦配置成功,它為工業自動化項目中的設備集成提供了一種有效的解決方案。
