西門子博圖平臺組態流程

激活西門子博圖（TIAPortal）工業自動化組態軟件，創建新項目并添加西門子PLC設備（如S71500系列），完成硬件目錄加載與項目架構搭建。

通過博圖軟件的“選項>管理通用站描述文件（GSD）功能，導入穩聯技術EtherNet IP轉Profinet網關（WL-ABC2006）的過程文件（.xml格式），完成后重啟軟件使模塊信息生效。

網關模塊部署與參數配置

在硬件目錄中選擇已安裝的網關模塊，拖放至Profinet網絡視圖；

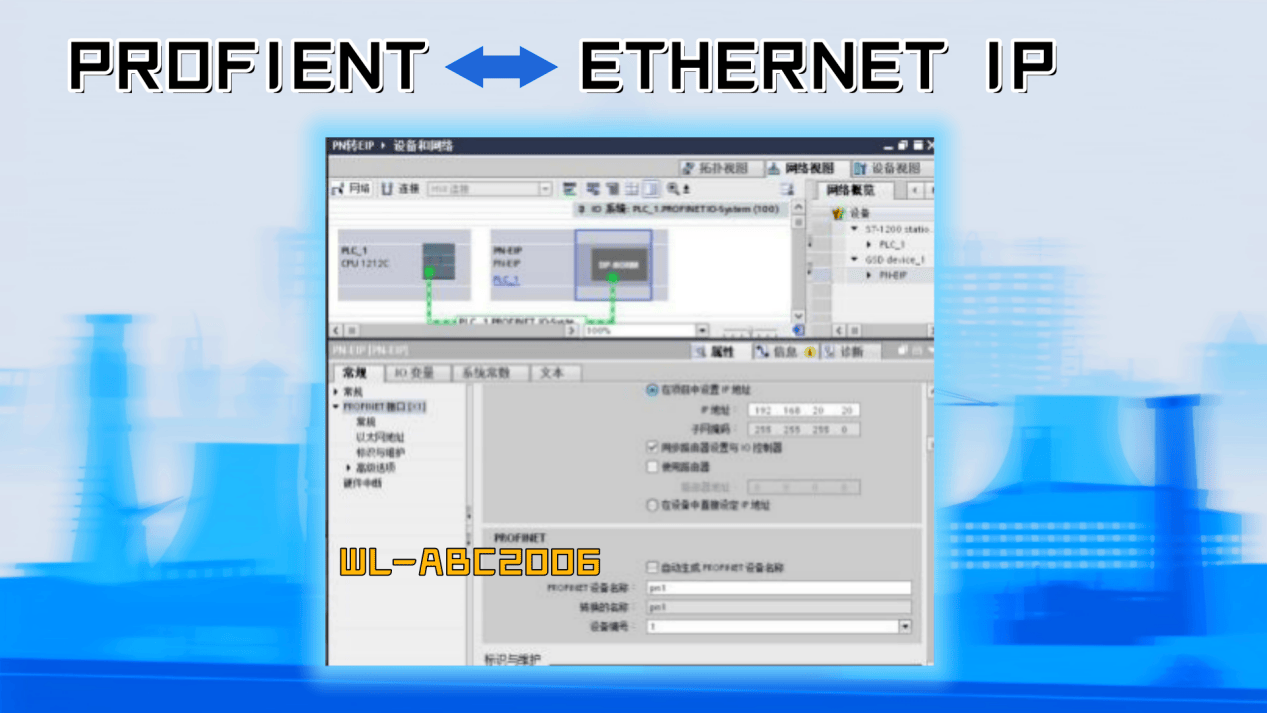

右鍵點擊網關設備，執行“分配設備名稱”操作，輸入邏輯標識符（本例：PN1）；網關Profinet接口IP地址（本例：192.168.20.20）

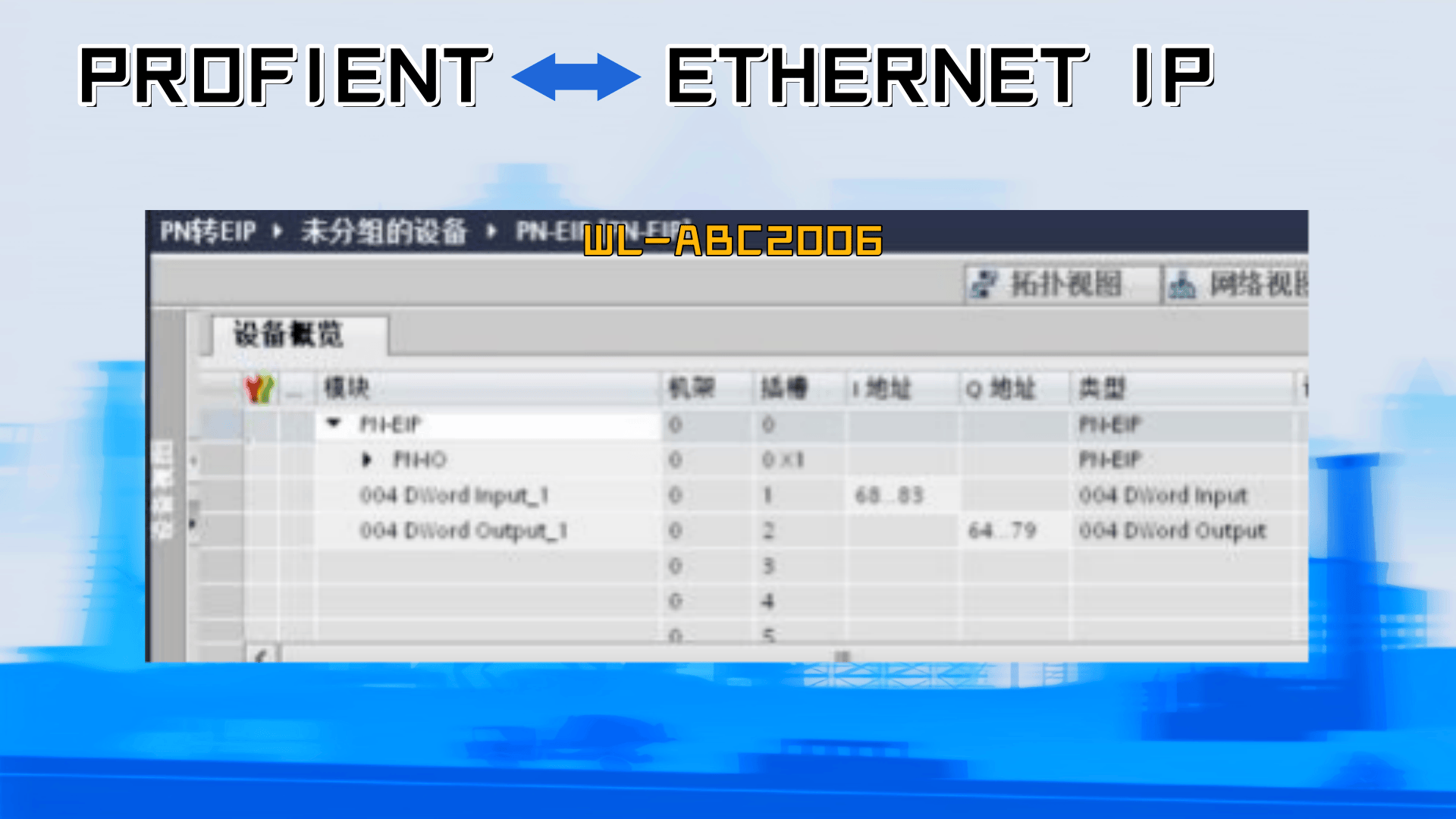

進入網關模塊屬性界面，在“輸入/輸出”選項卡中設置數據傳輸長度（如輸入64字節、輸出64字節，支持更大長度擴展）。

組態數據下載與驗證

編譯項目確保無錯誤后，通過Profinet接口將組態數據下載至PLC，返回網絡視圖確認網關狀態顯示為“在線”（綠色勾號），完成PLC側配置。

EtherNet IP從站參數設置

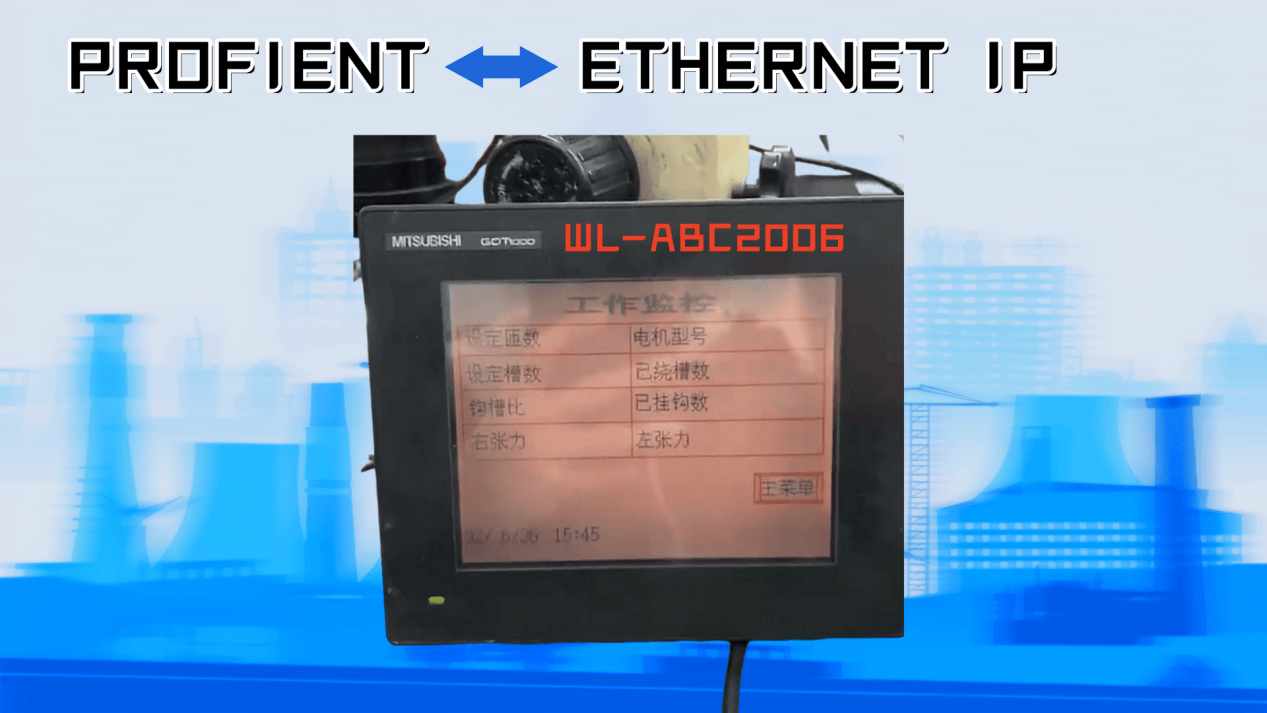

在觸摸屏通信配置界面中：

啟用“EtherNet IP子站”模式，輸入從站IP地址（本例：192.168.3.18）；

（需與網關EDS文件一致，若無法導入EDS文件可從網關技術文檔獲取）；

設置“輸入/輸出數據大小”為32個字（即64字節，1字=2字節）；

定義“AssemblyInstance”輸入/輸出實例號（本例：100/150，需與網關映射表對應）。

網關配置工具操作流程

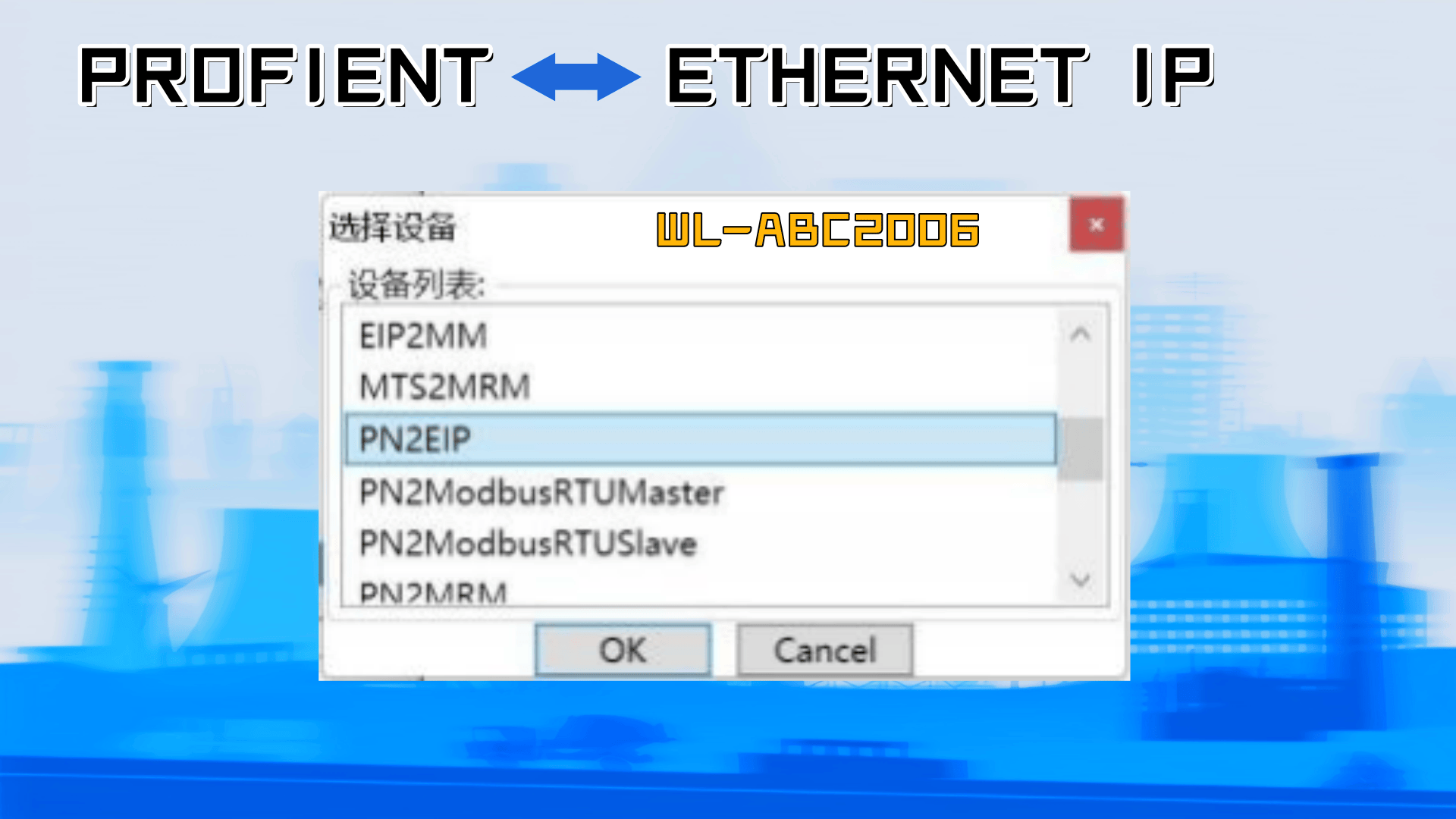

配置平臺激活與模式選擇，在協議模式中選擇“PN2EIP”（Profinet主站→EtherNet IP從站）。

Profinet側參數同步

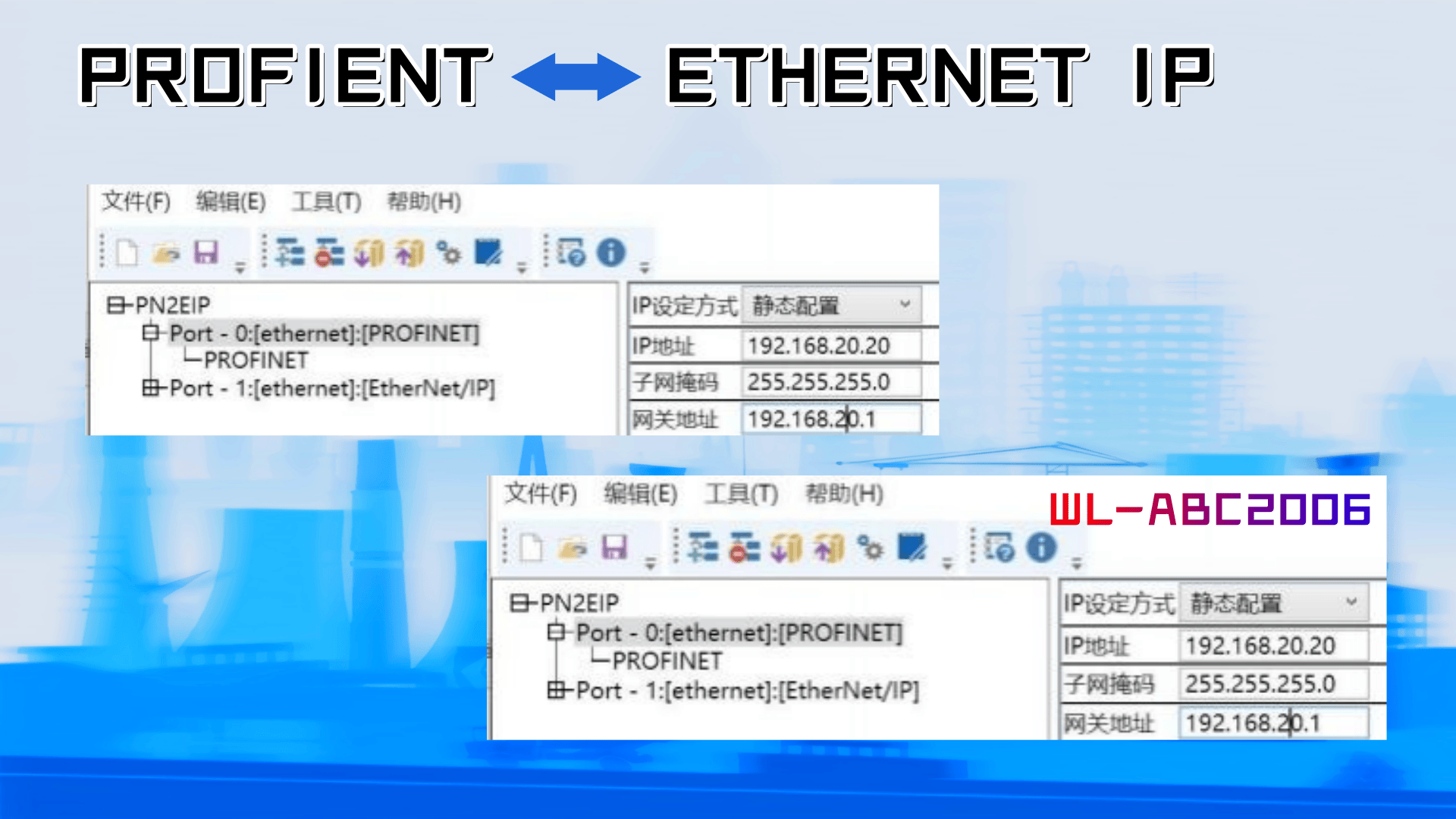

進入“Profinet配置”選項卡，輸入與博圖組態一致的設備名稱（PN1）和IP地址（192.168.20.10）；

確認子網掩碼（255.255.255.0）與PLC網絡一致，啟用“實時時鐘同步”功能（可選）。

3.EtherNet IP側參數適配

切換至“EtherNet IP配置”界面，設置網關在從站網絡中的IP地址（如192.168.3.10，需與觸摸屏網段一致）；

配置數據傳輸長度為64字節（與觸摸屏設置的64字對應），選擇“循環通信”模式，設置RPI（刷新周期）為10ms；

建立“數據映射表”：將Profinet輸出區（如QW64QW79）映射至EtherNet IP輸入寄存器，Profinet輸入?yún)^(qū)（IW68IW85）映射至EtherNet IP輸出寄存器，確保字節序與觸摸屏兼容（默認LittleEndian）。

4.配置固化與系統激活

執行“配置下載”操作，將參數燒錄至網關固件，完成后手動重啟網關；

觀察指示燈狀態：

OK燈常亮：Profinet通信正常（與PLC連接成功）；

RUN燈常亮：EtherNet IP通信正常（與觸摸屏連接成功）；

ERR燈熄滅：無硬件故障或配置錯誤。

在博圖中編寫測試程序，向PLC輸出區（如QW64）寫入數值，觀察觸摸屏對應變量顯示是否同步更新；

通過觸摸屏操作界面發送指令，監測PLC輸入?yún)^(qū)（如IW68）是否接收到對應數據，驗證雙向通信的實時性與準確性。
