LMP8640、LMP8640-Q1和LMP8640HV是精密電流感測放大器，在存在電源電壓范圍為2.7V至12V的高輸入共模電壓的情況下，檢測感測電阻器兩端的小差分電壓。

數據手冊：*附件：LMP8640HV -2V至76V、950kHz電流感應放大器技術手冊.pdf

LMP8640和LMP8640-Q1接受共模電壓范圍為-2V至42V的輸入信號，而LMP8640HV接受共模電壓范圍為-2V到76V的輸入電壓。LMP864 0和LMP864 0HV具有固定增益，適用于需要溫度精度的應用。LMP8640和LMP8640HV有三種不同的固定增益，分別為20V/V、50V/V和100V/V，可確保低至0.25%的增益精度。輸出被緩沖，以提供低輸出阻抗。這種高端電流感測放大器非常適合感測和監測直流或電池供電系統中的電流，在溫度范圍內具有出色的交流和直流規格，并將電流感測回路中的誤差降至最低。LMP8640和LMP8640HV是工業和消費應用的理想選擇，而LMP8640-Q1是LMP8640的AEC-Q100一級合格版本，適用于汽車應用。LMP8640-x采用SOT-23-6封裝。**
特征**

典型值，T= 25°C
高共模電壓范圍
LMP 8640：-2 V至42 V
LMP 8640-Q1：-2 V至42 V，AEC-Q100
LMP 8640高壓：-2 V至76 V
電源電壓范圍：2.7 V至12 V
放大選項：20 V/; 50 V/; 100 V/V
最大收益誤差：0.25%
低失調電壓：900 yV
輸入偏置電流：13 μA
PSRR：85分貝
CMRR（2.1V至42 V）：103分貝
溫度范圍：-40 ° C至125°C
6-針薄SOT-23封裝

引腳功能和配置

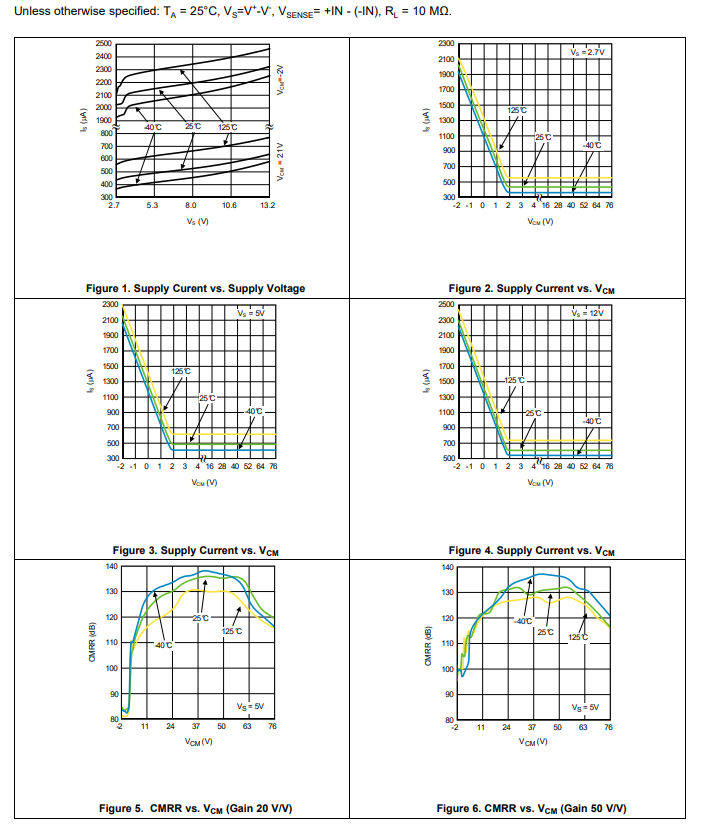

典型特性

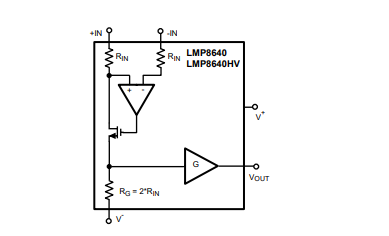

功能方框圖

應用
高側電流感測
車輛電流測量
電機控制
電池監測
遙感
電源管理
