LMP8645 和 LMP8645HV 器件是精密電流檢測放大器，可在高輸入共模電壓條件下檢測到檢測電阻上的小差分電壓。

數據手冊：*附件：LMP8645 -2V至42V、990kHz、可變增益電流感應放大器技術手冊.pdf

LMP8645 在 2.7V 至 12V 的電源電壓范圍內工作，可接受 –2V 至 42V 共模電壓范圍內的輸入信號，而 LMP8645HV 可接受 –2V 至 76V 共模電壓范圍內的輸入信號。LMP8645 和 LMP8645HV 具有可調增益，適用于電源電流和高共模電壓起決定性作用的應用。增益由單個電阻器配置，可提供高度靈活性，以及低至 2%（最大值）的精度（增益設置電阻器的精度也是如此）。輸出經緩沖可提供低輸出阻抗。這款高側電流檢測放大器非常適合檢測和監控直流或電池供電系統中的電流，在整個溫度范圍內具有出色的交流和直流規格，并可將電流檢測環路中的誤差保持在最低水平。LMP8645 是工業、汽車和消費類應用的理想選擇，采用 SOT-6 封裝。

特性
? 典型值，TA= 25°C
? 高共模電壓范圍
– LMP8645 –2V 至 42V
– LMP8645HV –2V 至 76V
? 電源電壓范圍：2.7V 至 12V
? 可通過單個電阻器配置增益
? 最大可變增益精度（使用外部電阻器）為 2%
? 跨導：200μA/V
? 低失調電壓 1mV
? 輸入偏置 12μA
? PSRR 90dB
? CMRR 95dB
? 溫度范圍：-40°C 至 125°C
? 6 引腳 SOT 封裝

引腳功能和配置

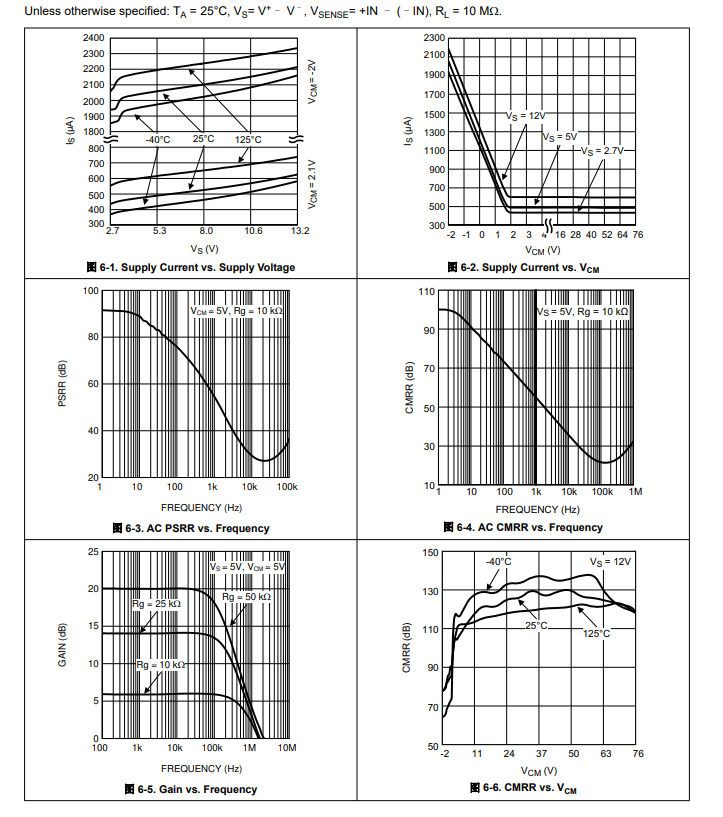

典型特性

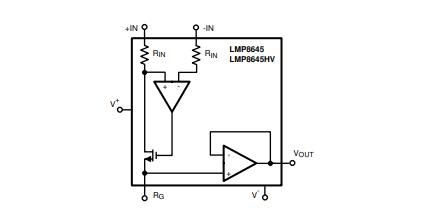

功能方框圖

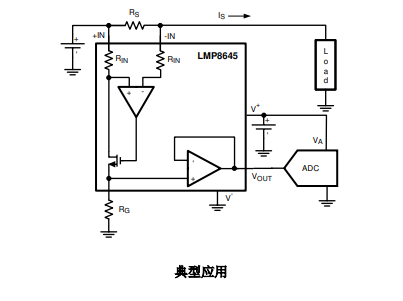

典型應用

應用
? 高側電流感測
? 車輛電流測量
? 電機控制
? 電池監控
? 遠程感應
? 電源管理
