LMP8645 42V、可配置增益、低側/高側、高速、電壓輸出電流感測放大器

數據： LMP8645, LMP8645HV Precision High Voltage Current Sense Amplifier 數據表

描述

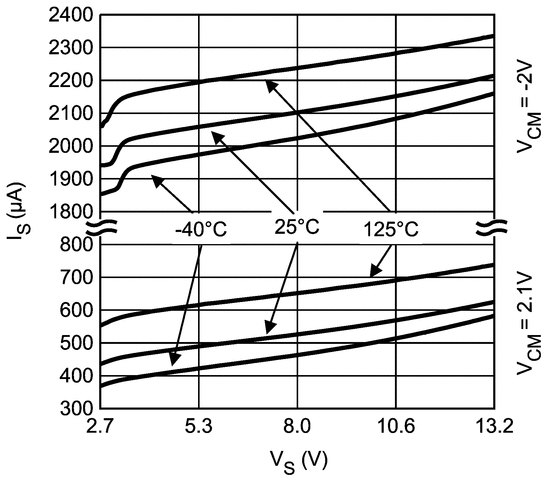

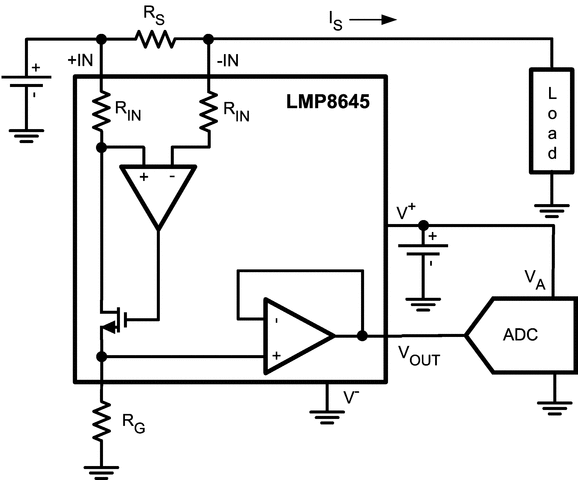

LMP8645和LMP8645HV器件是精密電流檢測放大器，可在高輸入共模電壓下檢測檢測電阻上的小差分電壓。

LMP8645工作電壓范圍為2.7 V至12 V，可接受共模電壓范圍為2 V至42 V的輸入信號，而LMP8645HV則接受具有共用電壓的輸入信號。模式電壓范圍為2 V至76 V.LMP8645和LMP8645HV具有可調增益，適用于電源電流和高共模電壓是決定因素的應用。增益配置為單個電阻，提供高水平的靈活性，以及??低至2％（最大值）的精度，包括增益設置電阻。輸出經過緩沖以提供低輸出阻抗。這款高端電流檢測放大器非常適合檢測和監控直流或電池供電系統中的電流，具有出色的交流和直流溫度規格，并可將電流檢測環路中的誤差降至最低。 LMP8645是工業，汽車和消費類應用的理想選擇，采用SOT-6封裝。

特性

典型值，T _A = 25°C
高共模電壓范圍
- LMP8645 ?? 2 V至42 V
- LMP8645HV ?? 2 V至76 V
電源電壓范圍2.7 V至12 V
可通過單個電阻配置增益
最大可變增益精度（使用外部電阻）2％
跨導200μA/V
低偏移電壓1 mV
輸入偏置12μA
PSRR 90 dB
CMRR 95 dB
溫度范圍?? 40°C至125°C
6引腳SOT封裝

參數與其它產品相比?電流感應放大器模擬輸出

?
Common Mode Voltage (Max) (V)
Common Mode Voltage (Min) (V)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Typ) (uV/C)
Gain (V/V)
Gain Error (%)
Gain Error Drift (Max) (ppm/°C)
CMRR (Min) (dB)
Bandwidth (kHz)
Supply Voltage (Max) (V)
Supply Voltage (Min) (V)
Iq (Max) (mA)
Number of Channels (#)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?

LMP8645	LMP8640
42 ? ?	42 ? ?
-2 ? ?	-2 ? ?
1000 ? ?	900 ? ?
4 ? ?	1.2 ? ?
Adjustable ? ?	100 20 50 ? ?
2 ? ?	0.25 ? ?
140 ? ?	26.2 ? ?
60 ? ?	60 ? ?
990 ? ?	950 450 230 ? ?
12 ? ?	12 ? ?
2.7 ? ?	2.7 ? ?
0.61 ? ?	0.722 ? ?
1 ? ?	1 ? ?
Low-side Capable ? ?	Low-side Capable ? ?
Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?
SOT-23-THIN ? ?	SOT-23-THIN ? ?
6SOT-23-THIN: 8 mm2: 2.8 x 2.9(SOT-23-THIN) ? ?	6SOT-23-THIN: 8 mm2: 2.8 x 2.9(SOT-23-THIN) ? ?
