LMP8601、LMP8602、LMP8603 (LMP860x) 和 LMP8601-Q1、LMP8602-Q1、LMP8603-Q1 (LMP860x-Q1) 器件均為增益固定的精密電流感測放大器（也稱分流監測計）。當由 5V 或 3.3V 單電源供電時，輸入共模電壓范圍分別為 –22V 至 +60V 和 –4V 至 +27V。LMP860x 和 LMP860x-Q1 是單向和雙向電流感測 應用的理想元件。。

數據手冊：*附件：LMP8603-Q1 具有直列式濾波器功能的、AEC-Q100、-22V至60V、雙向電流感應放大器技術手冊.pdf

此類器件的精密增益分別為 20x （LPM8601 和 LPM8601-Q1）、50x（LPM8602 和 LPM8602-Q1）和 100x（LPM8603 和 LPM8603-Q1），足以滿足多數目標 應用 將模數轉換器 (ADC) 驅動至滿量程值的要求。固定增益在兩個獨立級中實現，包括增益為 10x 的前置放大器和增益為 2x（LMP8601 和 LMP8601-Q1）、5x（LMP8602 和 LMP8602-Q1）或 10x（LMP8603 和 LMP8603-Q1）的輸出級緩沖放大器。連接兩級的路徑通過兩引腳引出，支持選擇使用附加濾波器網絡或修改增益。

偏移輸入引腳允許此類器件執行單向或雙向單電源電壓電流感測。

LMP860x-Q1 器件采用增強型制造與支持工藝，適用于汽車市場，符合 AEC-Q100 標準。

特性
? 增益 = 20x（LMP8601 和 LMP8601-Q1）
? 增益 = 50x（LMP8602 和 LMP8602-Q1）
? 增益 = 100x（LMP8603 和 LMP8603-Q1）
? TCVOS：10μV/°C（最大值）
? 共模抑制比 (CMRR)：90dB（最小值）
? 輸入偏移電壓：1mV（典型值）
? VS = 3.3V 時的共模電壓范圍 (CMVR)：-4V 至27V
? VS = 5V 時的 CMVR：–22V 至 60V
? 單電源雙向供電運行
? 所有最小和最大限值完全經過測試
? 符合汽車類應用的 Q1 器件
? Q1 器件具有符合 ACE-Q100 標準的下列結果：
– 器件溫度等級 1：環境運行溫度范圍為 -40°C至 125°C
– 器件溫度等級 0：-40°C 至 150°C（僅限LMP8601EDRQ1）
– 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級2
（輸入電流為 3A）
– 器件帶電器件模型 (CDM) ESD 分類等級 C6
– 器件機器模型 (MM) ESD 分類等級 M2

引腳功能和配置

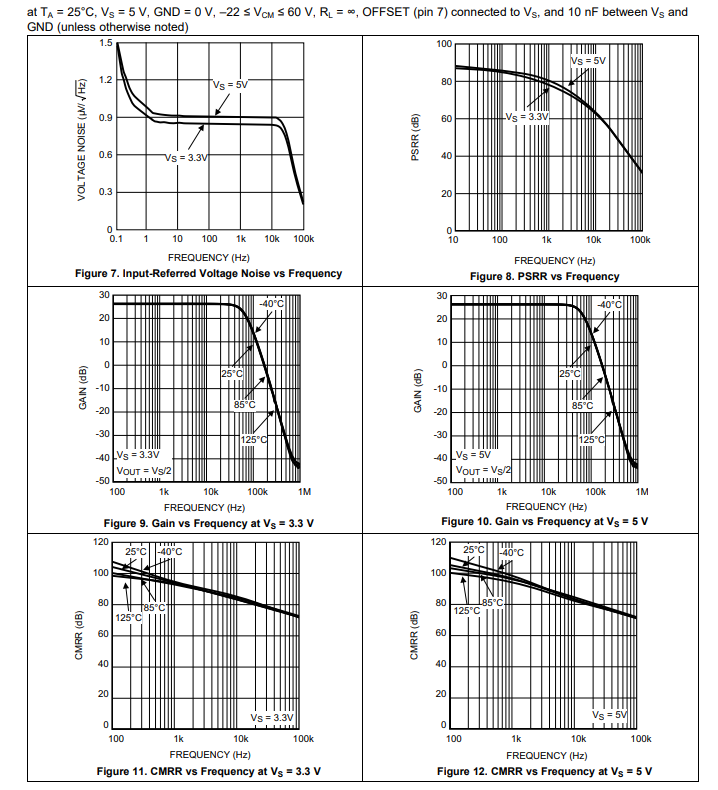

典型特性

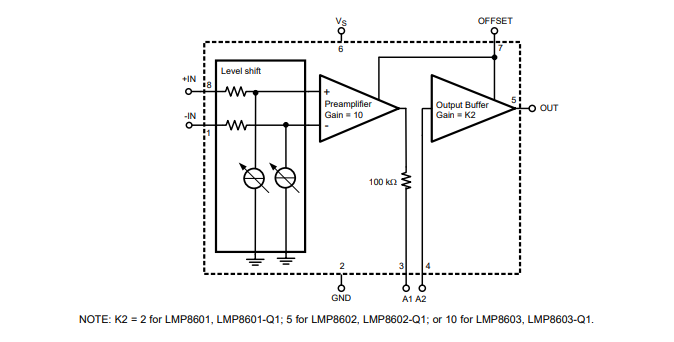

功能方框圖

應用
? 高側和低側驅動器配置電流感測
? 雙向電流測量
? 電壓轉換的電流循環
? 汽車噴油控制
? 傳動控制
? 電動助力轉向
? 電池管理系統
