LMP8640HV Precision High Voltage Current Sense Amplifier

數據： LMP8640/-Q1/HV Precision High Voltage Current Sense Amplifiers 數據表

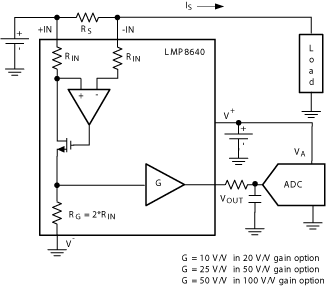

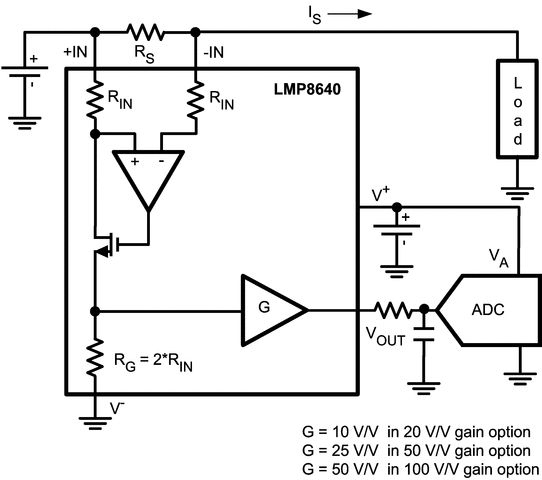

描述

LMP8640，LMP8640-Q1和LMP8640HV是精密電流檢測放大器，可在高輸入共模電壓下檢測檢測電阻上的小差分電壓電源電壓范圍為2.7 V至12 V.

LMP8640和LMP8640-Q1接受輸入信號，共模電壓范圍為?? 2 V至42 V，而LMP8640HV接受輸入信號模式電壓范圍為?? 2 V至76 V.LMP8640和LMP8640HV具有固定增益，適用于需要高溫精度的應用。 LMP8640和LMP8640HV提供三種不同的固定增益：20 V /V，50 V /V，100 V /V，確保增益精度低至0.25％。輸出經過緩沖，以提供低輸出阻抗。這款高端電流檢測放大器非常適合檢測和監控直流或電池供電系統中的電流，優異的交流和直流溫度規格，并將電流檢測環路中的誤差降至最低。 LMP8640和LMP8640HV是工業和消費類應用的理想選擇，而LMP8640-Q1是用于汽車應用的LMP8640的AEC-Q100 1級合格版本。 LMP8640-x采用SOT-23-6封裝。

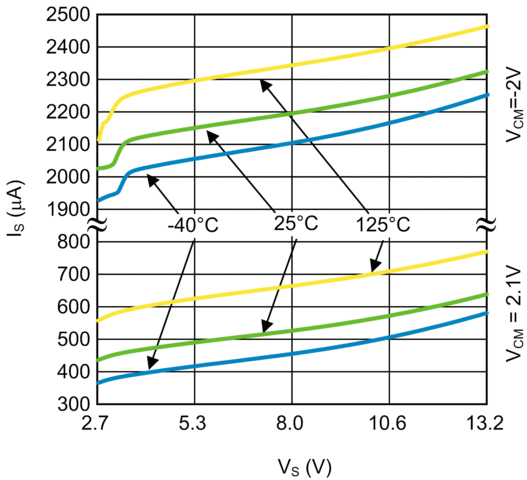

特性

典型值，T _A = 25°C
高共模電壓范圍
- LMP8640：?? 2 V至42 V
- LMP8640-Q1：2 V至42 V，AEC-Q100
- LMP8640HV：?? 2 V至76 V
電源電壓范圍：2.7 V至12 V
增益選項：20 V /V; 50 V /V; 100 V /V
最大增益誤差：0.25％
低偏移電壓：900μV
輸入偏置電流：13μA
PSRR：85 dB
CMRR（2.1V至42V）：103 dB
溫度范圍：?? 40°C至125°C
6-Pin薄SOT-23封裝

參數與其它產品相比?電流感應放大器模擬輸出

?
Common Mode Voltage (Max) (V)
Common Mode Voltage (Min) (V)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Typ) (uV/C)
Gain (V/V)
Gain Error (%)
Gain Error Drift (Max) (ppm/°C)
CMRR (Min) (dB)
Bandwidth (kHz)
Supply Voltage (Max) (V)
Supply Voltage (Min) (V)
Iq (Max) (mA)
Number of Channels (#)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?

LMP8640HV	LMP8645HV
76 ? ?	76 ? ?
-2 ? ?	-2 ? ?
900 ? ?	1000 ? ?
2.6 ? ?	7 ? ?
100 20 50 ? ?	Adjustable ? ?
0.25 ? ?	2 ? ?
26.2 ? ?	140 ? ?
60 ? ?	60 ? ?
950 450 230 ? ?	990 ? ?
12 ? ?	12 ? ?
2.7 ? ?	2.7 ? ?
0.722 ? ?	0.61 ? ?
1 ? ?	1 ? ?
Low-side Capable ? ?	Low-side Capable ? ?
Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?
SOT-23-THIN ? ?	SOT-23-THIN ? ?
6SOT-23-THIN: 8 mm2: 2.8 x 2.9(SOT-23-THIN) ? ?	6SOT-23-THIN: 8 mm2: 2.8 x 2.9(SOT-23-THIN) ? ?
