PGA112和PGA113器件（二進制和示波器增益）在10引腳VSSOP封裝中提供兩個模擬輸入、一個三引腳SPI接口和軟件關閉。PGA116和PGA117（二進制和范圍增益）在20針TSSOP封裝中提供10個模擬輸入、具有菊花鏈功能的SPI接口以及硬件和軟件關閉。

數據手冊：*附件：PGA112 具有2通道多路復用器的零溫漂、100μV失調電壓、低噪聲、RRO可編程增益放大器技術手冊.pdf

所有版本都提供用于系統級校準的內部校準通道。通道分別連接到GND、0.9 VCAL、0.1 VCAL和VREF。VCAL是連接到通道0的外部電壓，用作系統校準參考。二進制增益為：1、2、4、8、16、32、64和128；范圍增益為：1、2、5、10、20、50、100和200。

特性

軌對軌輸入和輸出
偏移：25μV（典型），100μV（最大值）
澤羅漂移：0.35μV/°C（典型），1.2μV/℃（最大值）
低噪聲：12 nV/√Hz
輸入偏移電流：最大±5 nA（25°C）
增益誤差：最大0.1%（G≥32），最大0.3%（G>32）
二進制增益：1、2、4、8、16、32、64、128（PGA112，第116頁）
范圍增益：1、2、5、10、20、50、100、200（第113頁、第117頁）
增益切換時間：200 ns
雙通道多路復用器：PGA112、PGA113
10通道多路復用器：PGA116、PGA117
四個內部校準通道
為驅動CDAC ADC而優化的放大器
輸出擺幅：50 mV至電源軌
混合電壓系統的AVDD和DVDD
IQ=1.1 mA（典型）
軟件和硬件關閉：IQ≤4μA（典型）
溫度范圍：-40°C至125°C
SPI?接口（10 MHz），帶菊花鏈能力

引腳功能和配置

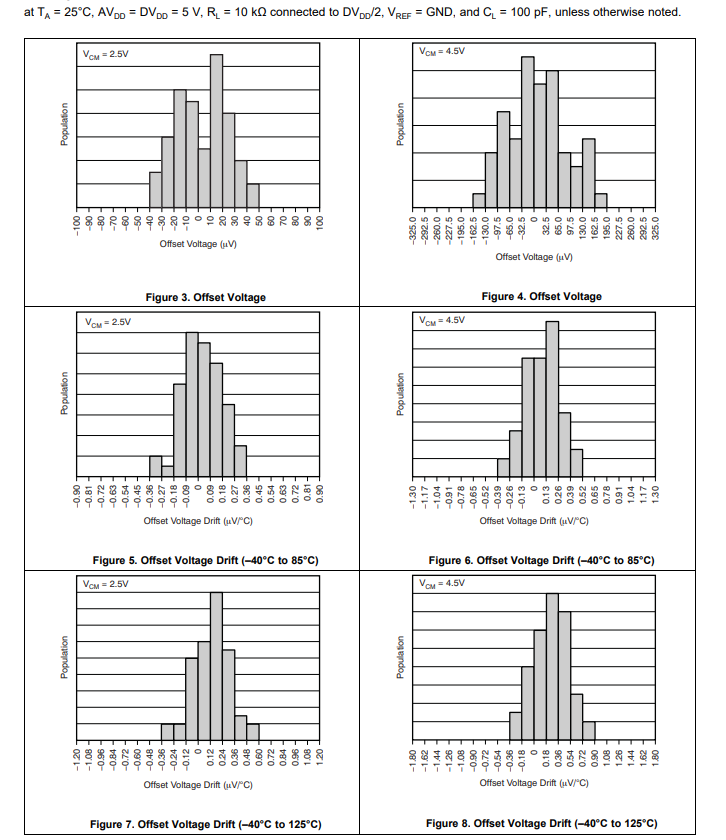

典型特性

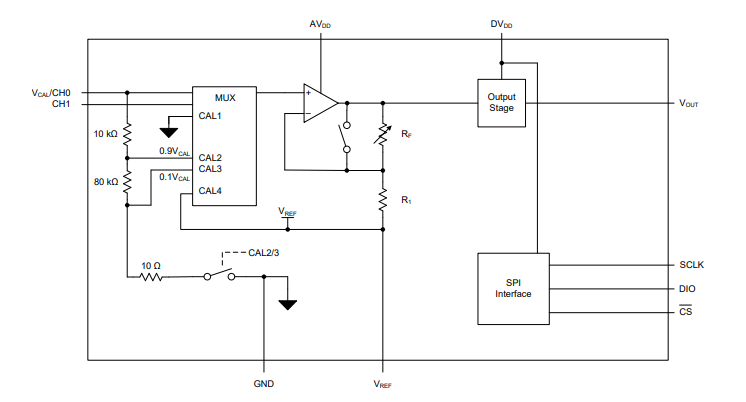

功能方框圖

應用
遠程電表讀數
自動增益控制
便攜式數據采集
基于PC的信號采集系統
測試和測量
可編程邏輯控制器
電池供電儀表
手持式測試設備
