OPA189、OPA2189 和 OPA4189 (OPAx189) 高精度運算放大器是超低噪聲、快速穩定、零漂移器件，提供軌到軌輸出，并具有獨特的多路復用友好型架構和受控啟動系統。這些功能和出色的交流性能，再加上單通道版本僅 0.4μV 的失調電壓和 0.005μV/°C 的溫漂，使 OPAx189 成為精密儀器、信號測量和有源濾波應用的理想選擇。此外，多路復用器友好型輸入架構可在施加較大輸入差分電壓時防止浪涌電流的產生，從而提高了多通道系統中的建立時間性能，同時還可在運輸、操作和組裝期間提供強大的 ESD 保護。

數據手冊：*附件：OPA189 單路、14MHz、多路復用器友好型、低噪聲、零溫漂、RRO、CMOS精密運算放大器技術手冊.pdf

所有器件版本的額定工作溫度范圍為 -40°C 至 +125°C。

特征
?超高精度：
–零點漂移：0.005μV/°C（OPA189）
–超低偏移電壓：最大3μV
（第189頁）
?卓越的直流精度：
–共模抑制比：168 dB
–開環增益：170 dB
?低噪音：
–1 kHz時：5.2 nV/√Hz
–0.1Hz至10Hz噪聲：0.1μVPP
?卓越的動態性能：
–增益帶寬：14 MHz
–轉換速率：20 V/μs
–快速沉降：10-V階躍，在1.1μs內達到0.01%
?堅固的設計：
–MUX友好輸入
–RFI/EMI濾波輸入
?寬電源范圍：4.5V至36V
?靜態電流：1.7 mA（最大）
?軌對軌輸出
?輸入包括負軌

引腳功能和配置

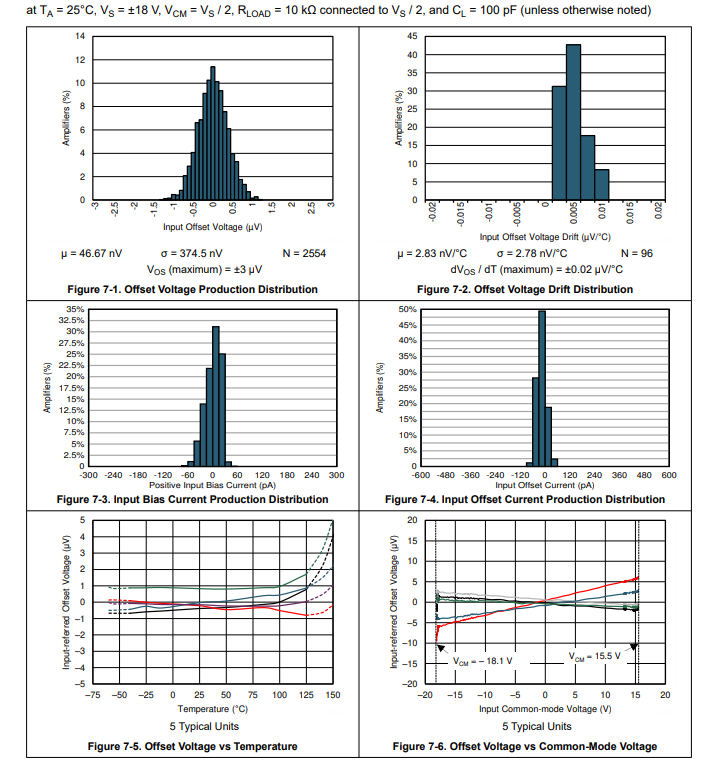

典型特性

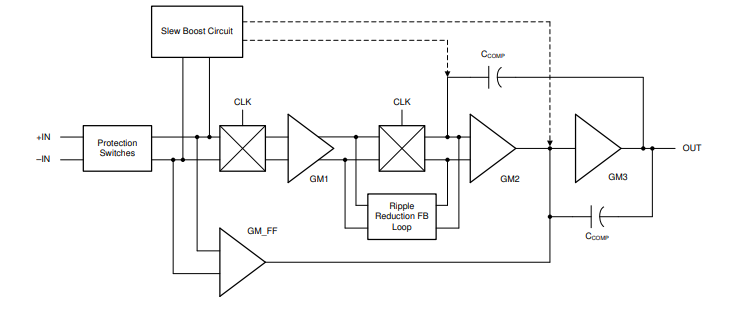

功能方框圖

應用
?電池測試
?模擬輸入模塊
?磅秤
?直流電源、交流電源、電子負載
?多功能繼電器
