OPA2182 具有業界超低溫漂的、 5.7nV/rtHz、多路復用器友好型、36V、運算放大器技術手冊

科技觀察員 ? 2025-04-10 14:07 ? 次閱讀

OPA182、OPA2182 和 OPA4182 (OPAx182) 是超低噪聲、快速穩定、零漂移、高精度運算放大器。這些器件提供軌到軌輸出操作,并具有獨特的多路復用友好型架構和受控啟動系統。這些器件還具有出色的交流性能,以及僅 0.45μV 的失調電壓和 0.003μV/°C 的溫度漂移。所有這些特性使 OPAx182 成為數據采集、電池測試、模擬輸入模塊、稱重秤,以及任何其他需要高直流精度和低噪聲的系統的理想選擇。

數據手冊:*附件:OPA2182 具有業界超低溫漂的、 5.7nV rtHz、多路復用器友好型、36V、運算放大器技術手冊.pdf

支持多路復用器的輸入架構可在施加較大的輸入差分電壓時防止產生浪涌電流,從而提高了多通道系統的趨穩性能。此外,控制啟動系統可在升高電源軌電壓時抑制浪涌電流,同時在運輸、裝卸和組裝期間提供強大的 ESD 保護

該器件的額定溫度范圍為 –40°C 至 +125°C。

特性
? 超高精度:
– 零漂移:0.003μV/°C
– 超低失調電壓:4μV(最大值)
? 出色的直流精度:
– CMRR:168dB
– 開環增益:170dB
? 低噪聲:
– 1kHz 時,en 為:5.7nV/√Hz
– 0.1Hz 至 10Hz 噪聲:0.12μVPP
? 出色的動態性能:
– 增益帶寬:5MHz
– 壓擺率:10V/μs
– 快速穩定:10V 階躍,0.01%,1.7μs
? 強大設計:
– 多路復用器友好型輸入
– 輸入已濾除 RFI 和 EMI
? 寬電源電壓:±2.25V 至 ±18V,4.5V 至 36V
? 靜態電流:0.85mA
? 軌至軌輸出
? 輸入包括負電源軌

引腳功能和配置

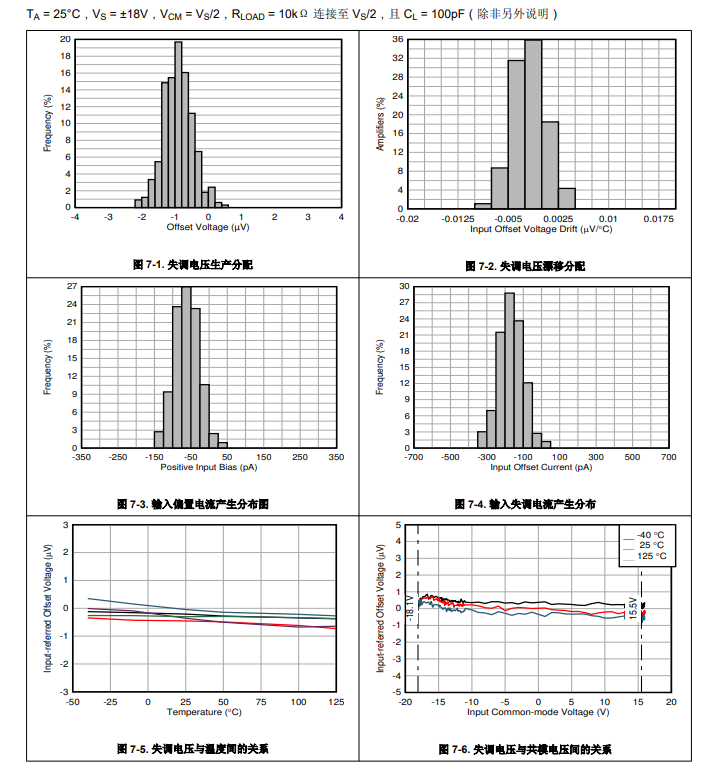

典型特性

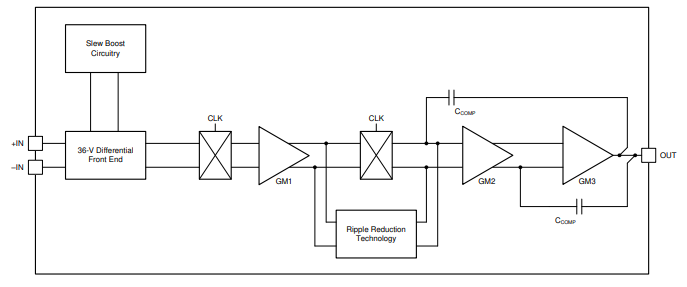

功能方框圖

典型應用

應用
? 電池測試
? 直流電源、交流電源、電子負載
? 數據采集 (DAQ)
? 半導體測試
? 稱重計
? 模擬輸入模塊
? 流量發送器
