當代所有的集成電路芯片都是由PN結或肖特基勢壘結所構成:雙極結型晶體管(BJT)包含兩個背靠背的PN 結,MOSFET也是如此。結型場效應晶體管(JFET) 垂直于溝道方向有一個 PN結,隧道穿透場效應晶體管(TFET)沿溝道方向有一個 PN結,金屬-半導體場效應晶體管(MESFET)或高電子遷移率晶體管(HEMT)垂直于溝道方向含有一個柵電極肖特基勢壘結。
常規的MOS晶體管由源區、溝道和漏區以及位于溝道上方、柵電極下方的柵氧化層所組成。從源區至溝道和漏區由兩個背靠背的PN 結組成,溝道的摻雜類型與其漏極與源極相反。當一個足夠大的電位差施于柵極與源極之間時,電場會在柵氧化層下方的半導體表面感應少子電荷,形成反型溝道,這時溝道的導電類型與其漏極與源極相同。溝道形成后,MOSFET 即可讓電流通過,而依據施于柵極的電壓值不同,可由溝道流過的電流大小亦會受其控制而改變,器件工作于反型模式(IM)。由于柵氧化層與半導體溝道界面的不完整性,載流子受到散射,導致遷移率下降及可靠性降低。進一步地,伴隨 MOS 器件特征尺寸持續不斷地按比例縮小,基于PN結的 MOS 場效應晶體管結構弊端也越來越明顯。通常需要將一個摻雜濃度為1×1018cm-3的N 型半導體在幾納米范圍內轉變?yōu)闈舛葹?×1018cm-3的P型半導體,采用這樣超陡峭摻雜濃度梯度是為了避免源漏穿通造成漏電,而這樣設計的器件將嚴重限制器件工藝的熱預算。由于摻雜原子的統計分布以及在一定溫度下?lián)诫s原子易于擴散的自然屬性,在納米尺度范圍內制作這樣超陡峭的PN結會變得非常困難,結果造成晶體管閾值電壓下降,漏電嚴重,甚至無法關閉。而金屬-半導體場效應晶體管或高電子遷移率晶體管,則會出現熱穩定性較差、肖特基結柵電極漏電流較大、邏輯擺幅較小、抗噪聲能力較弱等問題,這成為未來半導體制造業一道難以逾越的障礙。

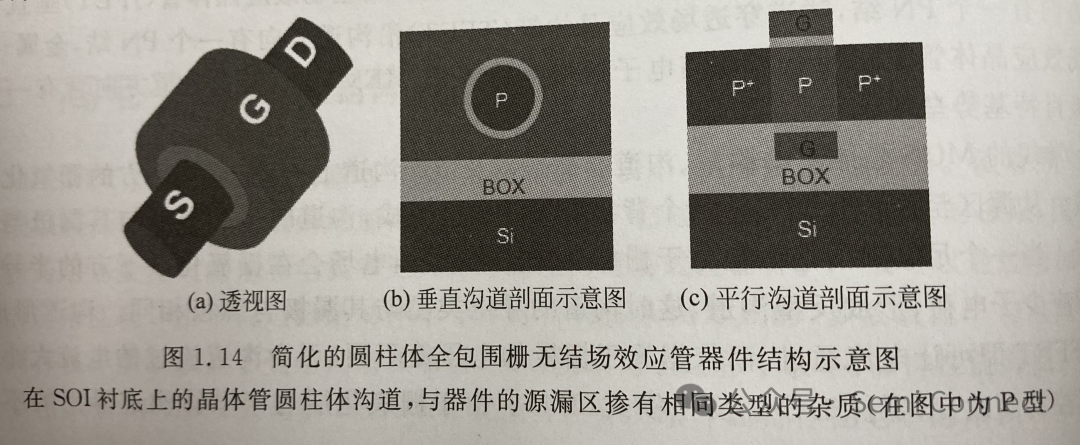

為克服由PN結或肖特基結所構成器件在納米尺度所面臨的難以逾越的障礙,2005年,中芯國際的肖德元等人首次提出一種圓柱體全包圍柵無結場效應晶體管(Gate-All-Around-Cylindrical Junctionless Field Effect Transistor, GAAC JLT)及其制作方法,它屬于多數載流子導電器件。2009年首次發表該器件基于溝道全耗盡的緊湊型模型并推導出該器件的電流-電壓方程表達式。器件模型與 Synopsys Sentaurus 三維器件仿真結果較為吻合。與傳統的MOSFET 不同,無結場效應晶體管(JLT)由源區、溝道、漏區、柵氧化層及柵極組成,從源區至溝道和漏區,其雜質摻雜類型相同,沒有PN 結,屬于多數載流子導電的器件。圖1.14描繪了這種簡化了的圓柱體全包圍柵無結場效應晶體管器件結構透視圖和沿溝道及垂直于溝道方向的器件削面示意圖。在SOI 襯底上晶體管有一個圓筒體的單品硅溝道,它與器件的源漏區摻雜類型相同(在圖中為 P型)。絕緣體柵介質將整個圓柱體溝道包裹起來,在其上面又包裹金屬柵。導電溝道與金屬柵之間被絕緣體介質隔離,溝道內的多數載流子(空穴)在圓柱體溝道體內而非表面由源極達到漏極。通過柵極偏置電壓使器件溝道內的多數載流子累積或耗盡,可以調制溝道電導進而控制溝道電流。當柵極偏置電壓大到將圓柱體溝道靠近漏極某一截面處的空穴完全耗盡掉,在這種情況下,器件溝道電阻變成準無限大,器件處于關閉狀態。由于柵極偏置電壓可以從360°方向?qū)A柱體溝道空穴由表及里將其耗盡,這樣大大增強了柵極對圓柱體溝道的控制能力,還有效地降低了器件的閾值電壓。由于避開了不完整的柵氧化層與半導體溝道界面,載流子受到界面散射影響有限,提高了載流子遷移率。此外,無結場效應晶體管屬于多數載流子導電器件,沿溝道方向,靠近漏極的電場強度比常規反型溝道的MOS 晶體管要來得低,因此,器件的性能及可靠性得以大大提高。
-
