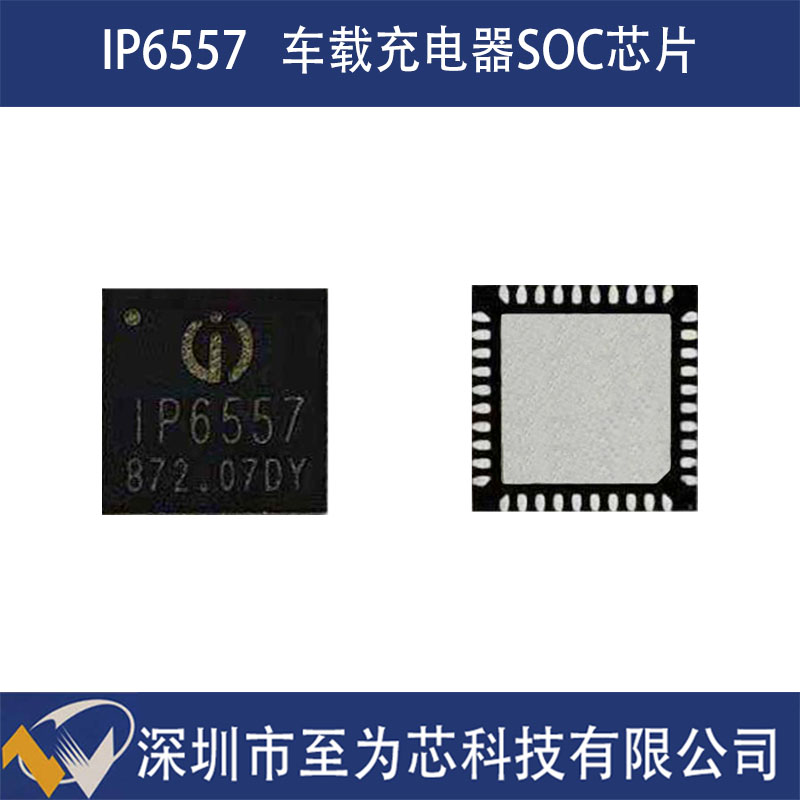

英集芯IP6557是一款應用于車載充電器方案的140W大功率雙口輸出快充協議SOC芯片。集成了升降壓控制器，提供最大140W的功率輸出和31V的電壓輸入。支持大多數主流快充協議，AC/CC雙口輸出，實現雙口獨立快充。只需一個電感以及功率MOSFET就可以實現具有升降壓功能的快充方案，有效減小整體方案的尺寸，降低BOM成本。NTC的板級溫度檢測，防止因過熱導致的性能下降或損壞。采用QFN40封裝，具有緊湊的設計，易于集成到各種設備中。

多協議支持，適應不同快充需求
IP6557集成了QC2.0/QC3.0/QC3+/QC4+/QC5、FCP、HSCP、AFC、MTK、UFCS以及USB-C接口的PD3.1/PPS/ERP28V等多種快充協議，支持AC/CC雙口獨立輸出，可為手機、平板、筆記本等設備提供適配的充電方案。其28V5A輸出檔位能滿足高性能筆記本的充電需求，而5V/9V/12V等傳統檔位則兼容主流移動設備，實現多種設備充電需求。

同步升降壓技術，適應電壓變化
IP6557采用的同步雙向升降壓架構，可在6V-31V寬輸入電壓范圍內實現升壓或降壓功能。例如，當車輛啟動時12V電池電壓波動至7V，芯片仍能輸出20V為設備供電；在高壓輸入場景下，芯片可自動降壓至設備所需電壓。這種技術使得車載充電器能適應多種電源環境。

集成化設計，優化系統方案
IP6557內部集成了升降壓控制器、路徑NMOS驅動、E-Marker線纜識別及NTC溫度檢測模塊，僅需一個電感和功率MOSFET即可實現完整功能。相比傳統方案，其BOM成本和PCB面積有所減少。以車載充電器為例，采用IP6557的方案可集成于有限空間內，同時滿足車規級EMC要求。

溫度監控與保護功能，提升充電安全性
芯片內置14-bit ADC，可實時監測輸入/輸出電壓、電流及芯片溫度。當檢測到溫度超過設定值時，芯片會調整輸出功率；若出現過壓、欠壓、過流或短路等情況，其保護機制可在較短時間內切斷輸出，有助于保障設備安全。例如，在輸出短路時，芯片會進入保護狀態。

CV/CC雙模式輸出，平衡充電效率
IP6557支持恒壓（CV）與恒流（CC）雙模式切換。當設備電池電量較低時，芯片以CC模式提供較大電流充電；當電量接近飽和時，切換至CV模式維持電壓穩定。例如，在為20000mAh移動電源充電時，芯片可先以5A電流充電至80%，再以5V電壓進行補充充電。

工業級封裝與認證，適應多種環境

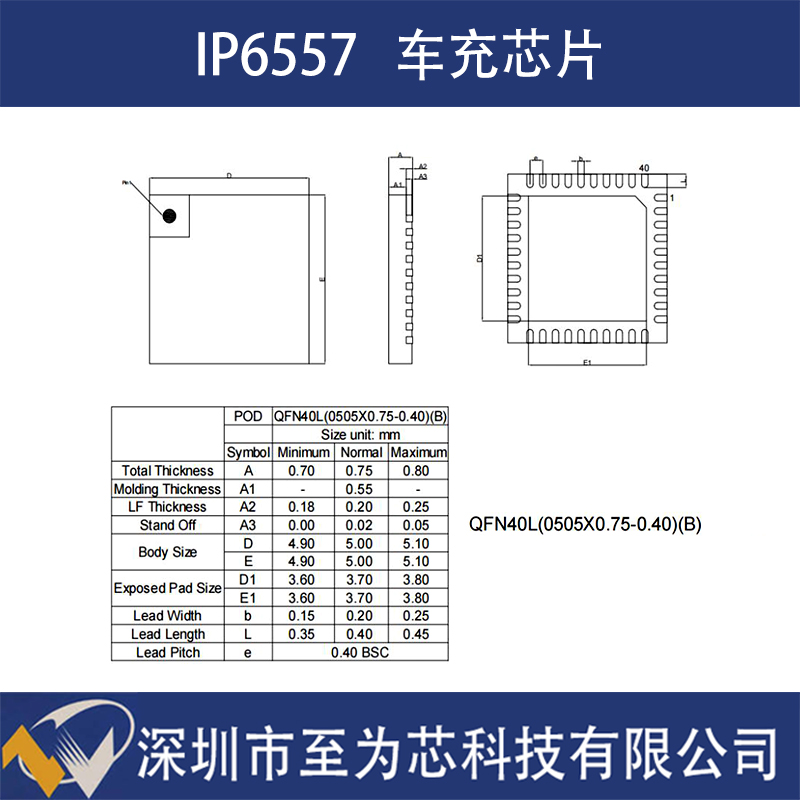

IP6557采用QFN40（5mm×5mm）封裝，符合車規級AEC-Q100標準，工作溫度范圍覆蓋-40℃至125℃。其抗干擾能力可應對車載環境中的電磁噪聲，而內置的軟啟動功能有助于抑制啟動瞬間的電流沖擊。目前，該芯片已在多款車型中應用。

總結
英集芯IP6557憑借其多協議支持、集成化設計、溫度監控與保護機制，為車載快充芯片提供了新的選擇。對于設備廠商而言，采用IP6557有助于縮短研發周期、優化生產成本；對于終端用戶而言，其充電體驗也得到提升。未來，隨著快充技術的發展，IP6557有望在車載充電領域獲得更廣泛的應用。
