方案實現

01

UI 顯示

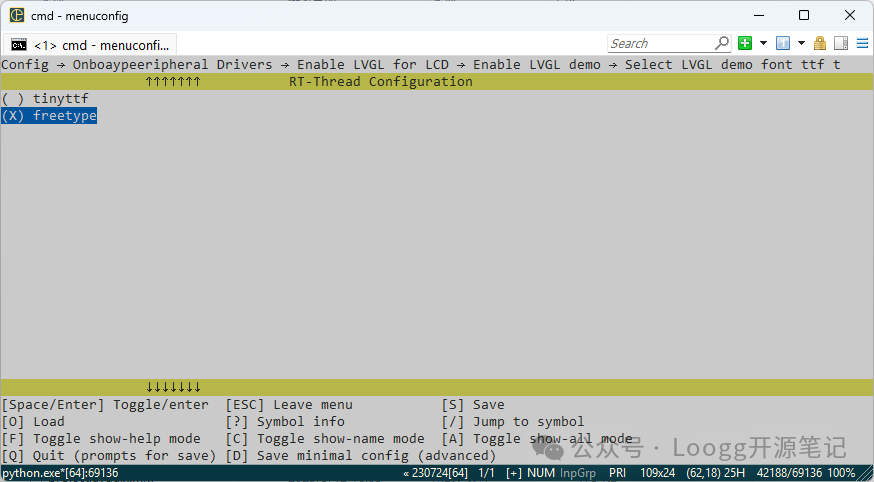

UI 使用 LVGL 顯示框架，從 SD 卡中加載矢量字體顯示。示例中支持了?Tiny TTF字體引擎和FreeType，通過menuconfig選擇即可。首頁通過流式布局實現了蜂窩式圖標效果。

02

音頻播放

基于?RT-Thread Audio框架，使用定時器觸發 DAC DMA方式實現底層驅動：

• 支持 8K、11K、16K、22K、32K、44K、48K 采樣率
• 支持單聲道、雙聲道解析，實際只輸出一路
• 支持 8bit、16bit 采樣位數

03

NES 模擬器

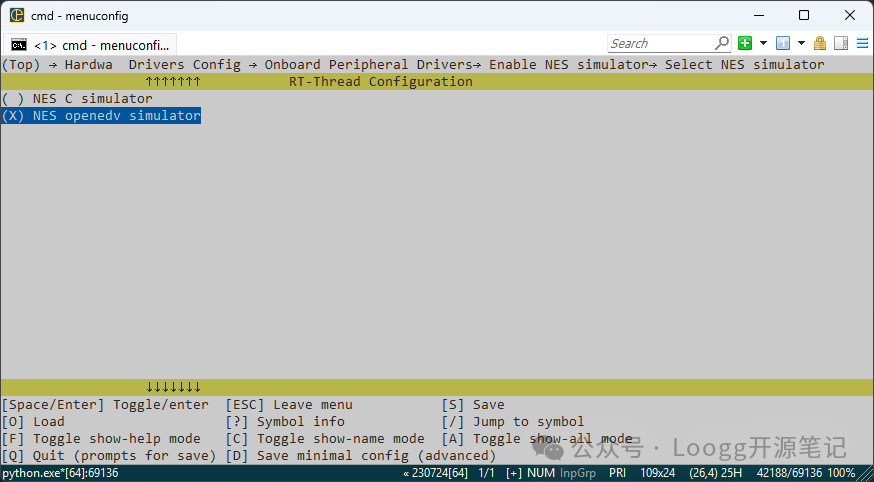

示例中移植了兩個 NES 模擬器，通過?menuconfig選擇即可。

1. 正點原子nes模擬器

2. C 語言實現的 nes 模擬器：https://github.com/Dozingfiretruck/nes

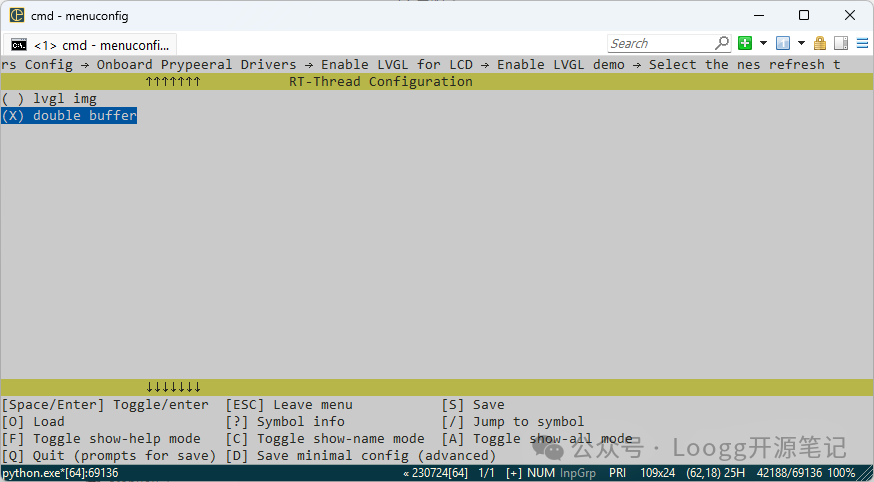

NES 刷新策略

示例中適配了兩種刷新策略：

1. 使用LVGLImages組件，直接繪制到數據區
2. 獨立雙緩沖區，繪制期間屏蔽 LVGL 刷新

兩種策略分別測試，獨立雙緩沖區效果最佳。

04

輸入設備

USB 協議棧使用 CherryUSB，將鼠標對接到 LVGL 的輸入設備、鍵盤對接到 nes 模擬器。

• CherryUSB ：


https://github.com/cherry-embedded/CherryUSB
