TPS22960 是一款具有受控導通功能的小型低 rON 雙通道負載開關。這些器件包含兩個 P 溝道 MOSFET，可在 1.62V 至 5.5V 的輸入電壓范圍內工作。每個開關都由開/關輸入（ON1 和 ON2）獨立控制，這些輸入能夠直接與低壓控制信號連接。TPS22960 中增加了一個 85Ω 片上負載電阻器，以便在開關關閉時進行快速放電。
*附件：tps22960.pdf

該器件的上升時間（轉換速率）在內部進行控制，以避免浪涌電流，如果需要，可以使用 SR 引腳來減慢它：在 3.3V 時，TPS22960 SR 引腳接地時具有 75μs 的上升時間，SR 引腳接地時具有 660μs 的上升時間。

TPS22960 采用節省空間的 8 引腳 UQFN 封裝和 8 引腳 SOT 封裝。其特點是在 –40°C 至 85°C 的自由空氣溫度范圍內運行。

特性

• 集成雙負載開關
• 輸入電壓范圍：1.62V 至 5.5V
• 低導通電阻
  • VIN = 5.5V 時 rON = 342mΩ
  • VIN = 3.3V 時 rON = 435mΩ
  • VIN = 2.5V 時 rON = 523mΩ
  • VIN = 1.8V 時 rON = 737mΩ
• 500mA 最大連續開關電流
• 低靜態電流和關斷電流
• 受控開關輸出上升時間：75μs 或 660μs
• 集成快速輸出放電晶體管
• ESD 性能測試符合 JESD 22 標準
  • 2000V 人體模型 （A114-B， Class II）
  • 1000V 充電器件型號 （C101）
• 8 引腳 SOT （DCN） 封裝：3mm × 3mm
• 8 引腳 UQFN （RSE） 封裝：1.5mm × 1.5mm

參數

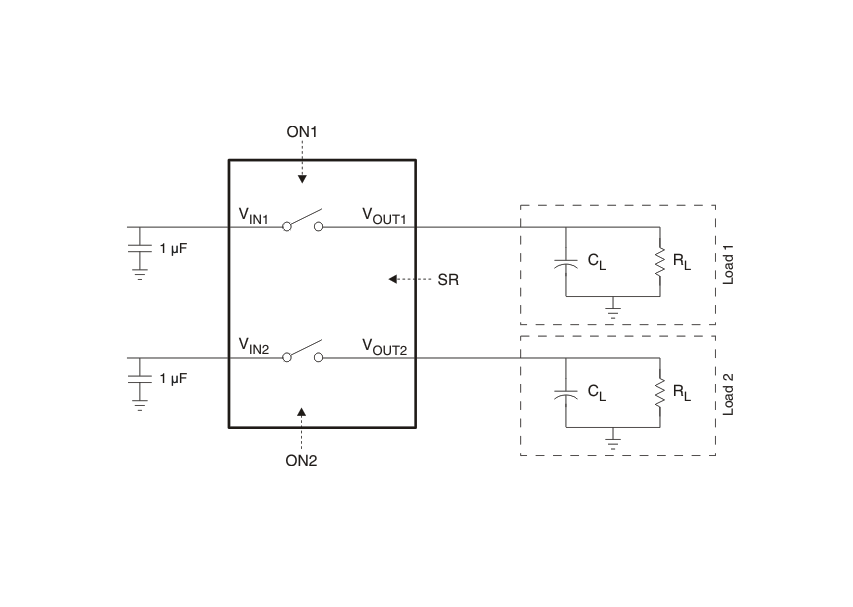

方框圖

產品概述

TPS 是一款低輸入電壓、雙通道負載開關，具有控制開啟功能。它集成了兩個 P-通道 MOSFET，可在 .V 至 .V 的輸入電壓范圍內工作。每個開關通道獨立控制，適用于 GPS 設備、手機、MP 播放器、數碼相機等應用。

. 主要特性

• ?雙通道負載開關?：每個通道獨立控制，具有低導通電阻（rON）。
• ?寬輸入電壓范圍?：.V 至 .V。
• ?低導通電阻?：例如，在 VIN = .V 時，rON 典型值為 mΩ。
• ?低靜態電流和關斷電流?：有助于降低系統功耗。
• ?控制輸出上升時間?：通過 SR 引腳可選擇 μs 或 μs 的上升時間，避免浪涌電流。
• ?快速輸出放電?：內置 Ω 放電電阻，快速將輸出放電至地。
• ?緊湊封裝?：提供 -pin SOT (DCN) 和 -pin UQFN (RSE) 兩種封裝選項，尺寸分別為 .mm × .mm 和 .mm × .mm。
• ?高 ESD 性能?：符合 JESD 標準，HBM V，CDM V。

. 應用領域

• GPS 設備
• 手機/PDA
• MP 播放器
• 數碼相機

. 功能描述

• ?獨立控制?：每個開關通道通過 ON 和 ON 引腳獨立控制，支持低電壓信號接口。
• ?輸出上升時間控制?：通過 SR 引腳選擇不同的上升時間（μs 或 μs），以適應不同的負載需求。
• ?快速輸出放電?：當開關關閉時，內置的 Ω 電阻將輸出快速放電至地，防止輸出懸浮。

. 電氣特性

• ? 導通電阻（rON） ?：在不同 VIN 下，rON 的典型值分別為 mΩ（VIN = .V）、mΩ（VIN = .V）、mΩ（VIN = .V）和 mΩ（VIN = .V）。
• ?靜態電流?：每個開關通道在 VIN = .V 時，典型值為 .μA。
• ?關斷電流?：每個開關通道在 VIN = .V 時，典型值為 .μA。

. 封裝與訂購信息

TPS 提供 SOT (DCN) 和 UQFN (RSE) 兩種封裝選項，具體封裝尺寸、引腳配置和訂購信息可參考數據手冊的封裝選項附錄部分。

. 應用指南

• ?輸入電容?：建議在 VIN 引腳旁放置一個 μF 的陶瓷電容，以限制電壓下降或電壓瞬變。
• ?輸出電容?：在需要防止反向電流的情況下，建議 CL 大于 CIN。
• ?布局建議?：輸入和輸出電容應盡可能靠近器件放置，以減少寄生效應。使用寬跡線以降低寄生電阻和電感。

. 注意事項與免責聲明

• 數據手冊中的信息基于 TI 的知識和信念提供，并可能包含來自第三方的信息。
• TI 不對信息的準確性做出任何保證，并且不對因使用這些信息而導致的任何損失承擔責任。
• 用戶在使用 TPS 時，應自行負責選擇合適的 TI 產品、設計驗證和測試應用，并確保應用符合相關標準和要求。
