TPS22933設備體積小，性能低 上 、三重輸入功率 具有自動輸入選擇和低壓差線性穩壓器的多路復用器。該設備包含三個 P 溝道 MOSFET，可在 2.5 V 至 12 V 的輸入電壓范圍內工作。The TPS22933 自動選擇最高電平（從 BAT、USB 和 DC_IN）并啟用該輸入到源 LDO 的LOUT 是 LDO 的常開輸出。使能功能（EN 引腳）允許 VOUT 為 打開或關閉，啟用快速放電電阻器，并能夠直接與 低壓控制信號。
*附件：tps22933.pdf

TPS22933 采用小型、節省空間的 8 引腳 μQFN 封裝，并且 其特點是在 –40°C 至 85°C 的自由空氣溫度范圍內運行。

特性

• 三個集成負載開關可自動
  選擇最高輸入
• 集成 3.6V 固定 LDO
• 開關和始終開啟的 LDO 輸出
• μQFN 封裝 1.5 mm × 1.5 mm
• 輸入電壓范圍：2.5 V 至 12 V
• 低導通電阻 （r 上 )
  • r上V 時 = 2.4 Ω 在 = 5.0 伏
  • r上V 時 = 2.6 Ω 在 = 4.2 伏
• 最大連續電流為 50mA
• 低閾值控制輸入 （EN）
• 切換時間為 18 μs（典型值）

參數

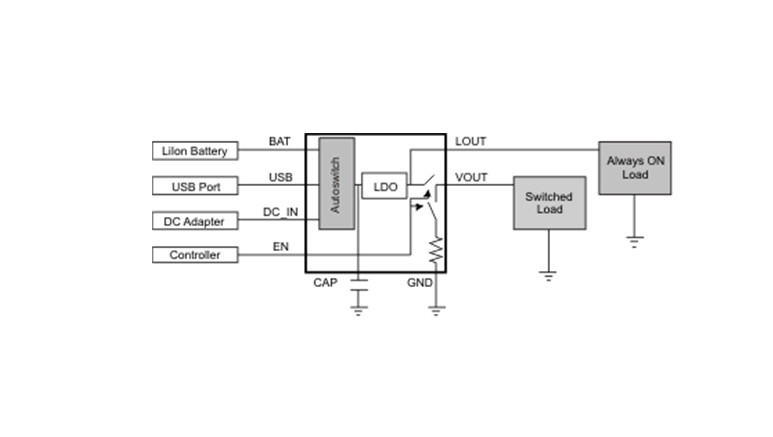

方框圖

概述

TPS22933是一款小型、低導通電阻的三輸入電源多路復用器，具有自動選擇輸入和低壓差線性穩壓器（LDO）功能。該器件包含三個P溝道MOSFET，能夠自動選擇BAT、USB和DC_IN中電壓最高的輸入，并為LDO供電。

主要特性

• ?三輸入自動選擇?：自動選擇BAT、USB、DC_IN中電壓最高的輸入。
• ?低壓差線性穩壓器?：集成3.6V固定LDO，具有低壓差特性。
• ?雙輸出?：VOUT可開關輸出，LOUT始終開啟輸出。
• ?低導通電阻?：在VIN = 5.0V時，rON = 2.4Ω；在VIN = 4.2V時，rON = 2.6Ω。
• ?快速切換時間?：典型值為18μs。
• ?小封裝?：8引腳μQFN封裝，尺寸為1.5mm × 1.5mm。
• ?寬輸入電壓范圍?：2.5V至12V。
• ?啟用控制?：EN引腳控制VOUT的開關狀態。

應用領域

• 智能手機
• GPS設備
• 數碼相機
• 便攜式工業設備
• 便攜式醫療設備
• 便攜式媒體播放器
• 便攜式儀器

功能描述

• ?自動輸入選擇?：TPS22933自動選擇BAT、USB和DC_IN中電壓最高的輸入為LDO供電。
• ?輸出電壓控制?：VOUT可通過EN引腳開關，LOUT始終為LDO輸出電壓。
• ?低壓差穩壓?：LDO在輸入電壓與輸出電壓之間具有低壓差，提高能效。
• ?快速切換?：在輸入電壓變化時，TPS22933能夠快速切換到電壓最高的輸入。

引腳配置與功能

• ?BAT?：電池輸入。
• ?USB?：USB輸入。
• ?DC_IN?：DC適配器輸入。
• ?GND?：地。
• ?EN?：VOUT啟用控制輸入。
• ?CAP?：LDO電容引腳，可選電容以穩定LDO。
• ?VOUT?：LDO開關輸出。
• ?LOUT?：LDO始終開啟輸出。

規格參數

• ?絕對最大額定值?：
  • 輸入電壓（VIN）：-0.3V至14V
  • 輸出電壓（VOUT、LOUT）：-0.3V至6V
  • EN引腳電壓（VEN）：-0.3V至6V
  • 最大連續開關電流：75mA
  • 最大脈沖開關電流（脈沖寬度<300μs，占空比2%）：100mA
  • 工作溫度范圍：-40°C至85°C
  • 存儲溫度范圍：-65°C至150°C
• ?電氣特性?：
  • 操作電流：在BAT = 4.2V，USB = 5V，DC_IN = 3V，EN = 3.4V時，典型值為9.2μA
  • 靜態電流：在BAT = 4.2V，USB = 5V，DC_IN = 5V，EN = 3.4V時，典型值為0.7μA
  • LDO輸出電壓（VOUT、LOUT）：在VIN > 4V，IOUT = 10mA，EN = 1.8V時，典型值為3.6V
  • 切換電壓（VCO）：0.15V
  • 切換時間（tCO）：典型值為18μs

封裝與訂購信息

• ?封裝類型?：8引腳μQFN（RSE）
• ?訂購選項?：TPS22933ARSER（大量生產），TPS22933ARSET（小批量生產）
