概述
ADG3248是一款2.5 V或3.3 V、高性能2:1多路復用器/解復用器，采用低壓CMOS工藝制造，具有低功耗、高開關速度和極低導通電阻特性。低導通電阻特性使輸入可以與輸出相連，而且不會引起額外的傳播延遲或產生額外的接地反彈噪聲。

接通時，ADG3248的各開關在兩個方向的導電性能相同。該器件為先開后合式，可防止切換通道時發生瞬時短路。

ADG3248采用6引腳小型SC70封裝。
數據表：*附件：ADG3248 2.5 V 3.3 V、多路復用器 解復用器總線開關技術手冊.pdf

應用

• 3.3 V至2.5 V電壓轉換
• 2.5 V 至1.8 V電壓轉換
• 總線開關
• 擴展插口
• 存儲開關
• 模擬開關應用

特性

• 開關傳播延遲：225 ps
• 端口之間采用4.5 Ω開關連接
• 數據速率：1.244 Gbps
• 2.5 V/3.3 V 電源供電
• 電平轉換
  3.3 V至 2.5 V
  2.5 V t至1.8 V
• 小信號帶寬：610 MHz
• 6引腳SC70封裝

框圖

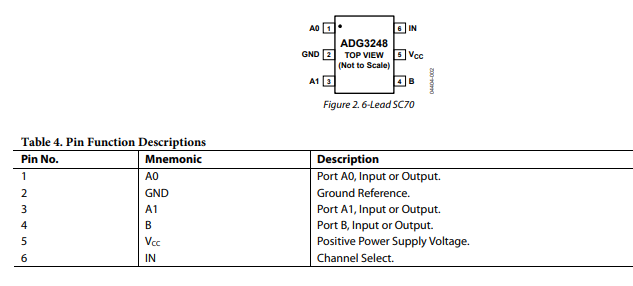

引腳配置描述

典型性能特征

總線開關應用：混合電壓操作、電平轉換

總線開關為混合電壓系統之間的接口提供了理想的解決方案。ADG3248適用于需要從3.3V技術轉換到較低電壓技術的應用場景。該器件可將電壓從2.5V轉換至1.8V，或雙向地從3.3V直接轉換至2.5V 。

圖20展示了一個典型應用的框圖，該應用使用總線開關實現3.3V ADC與2.5V微處理器之間的接口。微處理器可能沒有3.3V耐壓輸入；因此，在這兩個器件之間放置ADG3248可使它們輕松通信?？偩€開關直接連接這兩個模塊，因此幾乎不會引入傳播延遲、定時偏差或噪聲。

3.3V至2.5V轉換

當 V_{CC} 為3.3V且輸入信號范圍為0V至 V_{CC} 時，最大輸出信號被鉗位在 V_{CC} 電源以下的一個電壓閾值內。在這種情況下，輸出限制在2.5V，如圖22所示。該器件可用于2.5V至3.3V器件之間的雙向轉換，也可用于兩個3.3V器件之間。

2.5V至1.8V轉換

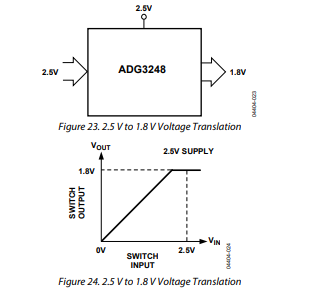

當 V_{CC} 為2.5V且輸入信號范圍為0V至 V_{CC} 時，最大輸出信號同樣被鉗位在 V_{CC} 電源以下的一個電壓閾值內。在這種情況下，輸出限制在約1.8V，如圖24所示。

模擬開關功能

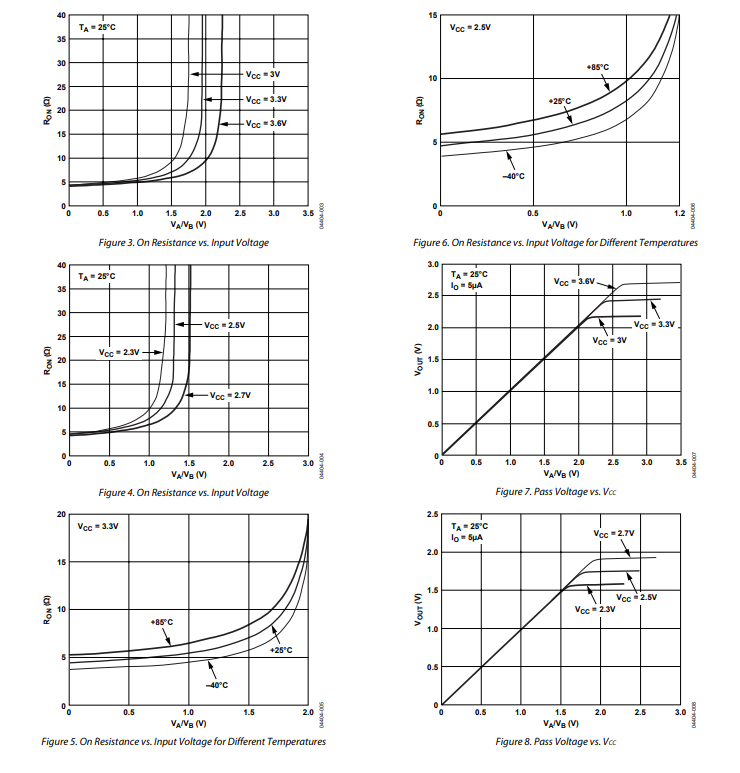

總線開關可用于許多模擬開關應用中，例如視頻圖形領域?？偩€開關具有更低的導通電阻、更小的導通和關斷通道電容，因此與同類模擬器件相比，具有更好的頻率性能?？偩€開關本身由NMOS組成，這限制了其工作電壓（典型示意圖見圖3），但在許多情況下，這并不是問題。
