TPS22965x-Q1 是一款小型超低 R 封裝 上 ，具有受控導通功能的單通道負載開關。該器件包含一個 N 溝道 MOSFET，可在 0.8 V 至 5.5 V 的輸入電壓范圍內工作，并支持最大 4 A 的連續電流。VOUT 上升時間是可配置的，因此可以減少浪涌電流。TPS22965-Q1 和 TPS22965W-Q1 器件包括一個 225-Ω 片上負載電阻器，可在開關關閉時進行快速輸出放電。
*附件：tps22965-q1.pdf

TPS22965x-Q1 器件采用小型、節省空間的 2mm × 2mm 8 引腳 WSON 封裝 （DSG0008A），并帶有集成導熱墊，可實現高功率耗散。TPS22965-Q1 和 TPS22965N-Q1 器件的額定工作溫度范圍為 –40°C 至 105°C 的自由空氣溫度。 此外，TPS22965W-Q1 和 TPS22965NW-Q1 器件采用相同的 WSON 封裝 （DSG0008B），具有可濕性側面，可在 –40°C 至 +125°C 的自然空氣溫度范圍內工作。

特性

• 適用于汽車應用
  • 符合 AEC-Q100 標準
  • 器件溫度等級 2：–40°C 至 +105°C（TPS22965-Q1、TPS22965N-Q1）
  • 器件溫度等級 1：–40°C 至 +125°C（TPS22965W-Q1、TPS22965NW-Q1）
  • 器件 HBM ESD 分類等級 3A
  • 器件 CDM ESD 分類等級 C6
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 集成單通道負載開關
• 輸入電壓范圍：0.8 V 至 5.5 V
• 超低導通電阻 （R 上 )
  • R上V 時 = 16 mΩ 在 = 5 V （V 偏見 = 5 V）
  • R上V 時 = 16 mΩ 在 = 3.6 伏 （V 偏見 = 5 V）
  • R上V 時 = 16 mΩ 在 = 1.8 伏 （V 偏見 = 5 V）
• 4A 最大連續開關電流
• 低靜態電流 （50 μA）
• 低控制輸入閾值支持使用 1.2V、1.8V 、2.5V 和 3.3V 邏輯
• 可配置的上升時間
• 快速輸出放電 （QOD）（僅限 TPS22965-Q1 和 TPS22965W-Q1）
• WSON 8 引腳封裝，帶導熱墊

參數

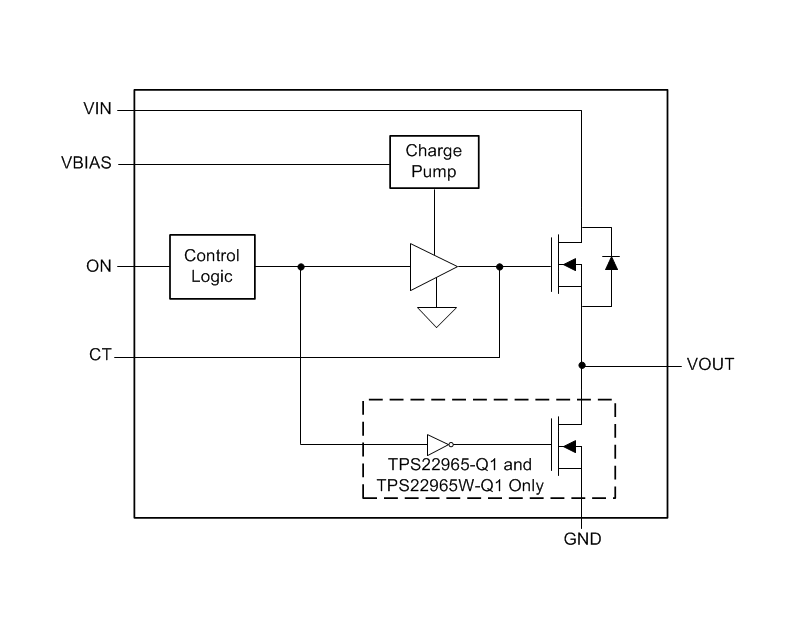

方框圖

1. 產品概述

TPS22965x-Q1是一款專為汽車應用設計的5.5V、4A、16mΩ導通電阻的單通道負載開關。它通過了AEC-Q100認證，適用于-40°C至+105°C（TPS22965-Q1和TPS22965N-Q1）和-40°C至+125°C（TPS22965W-Q1和TPS22965NW-Q1）的工作溫度范圍。該器件具有超低導通電阻、低靜態電流、快速輸出放電（QOD）等特性，適用于汽車電子、信息娛樂系統和高級駕駛輔助系統（ADAS）等領域。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用。
• ?超低導通電阻?：R_ON = 16mΩ（在V_IN = 5V，V_BIAS = 5V時）。
• ?大電流能力?：最大連續開關電流為4A。
• ?低靜態電流?：I_Q = 50μA（典型值）。
• ? 快速輸出放電（QOD） ?：TPS22965-Q1和TPS22965W-Q1集成225Ω負載電阻，實現快速輸出放電。
• ?可配置上升時間?：通過CT引腳設置，減少涌入電流。
• ?小封裝?：2mm x 2mm的8引腳WSON封裝，節省空間。

3. 應用領域

• ?汽車電子?
• ?信息娛樂系統?
• ? 高級駕駛輔助系統（ADAS） ?

4. 功能描述

4.1 負載開關控制

• ON引腳控制負載開關的開啟和關閉，兼容1.2V、1.8V、2.5V和3.3V邏輯電平。

4.2 可配置上升時間

• 通過在CT引腳連接一個電容，可以設置V_OUT的上升時間，從而減少涌入電流。

4.3 快速輸出放電（QOD）

• TPS22965-Q1和TPS22965W-Q1集成了一個225Ω的負載電阻，當開關關閉時，可以快速放電V_OUT，防止輸出端懸浮。

4.4 低功耗待機

• 在關閉狀態下，V_IN的供電電流極低，有助于降低系統待機功耗。

5. 封裝與尺寸

• ?封裝類型?：8引腳WSON封裝（DSG0008A或DSG0008B）
• ?尺寸?：2mm x 2mm

6. 典型應用電路

• 提供了典型應用電路圖，展示了如何將TPS22965x-Q1用于為下游模塊供電，并詳細說明了設計要求和設計步驟。

7. 設計指南

• ?輸入和輸出電容?：推薦在VIN和GND之間放置一個1μF的陶瓷電容，以減少涌入電流引起的電壓降。輸出電容的選擇應考慮到系統的具體需求。
• ?布局建議?：所有走線應盡可能短，以減少寄生電感的影響。輸入和輸出電容應盡可能靠近TPS22965x-Q1的引腳。
• ?熱考慮?：最大結溫應限制在150°C以內，通過適當的熱設計和布局來實現。
