TPS22968x-Q1 是一款具有可配置上升時間的小型雙通道負載開關。這 該器件包含兩個 N 溝道 MOSFET，可在 0.8 V 至 5.5 的輸入電壓范圍內工作 V 的 V 和可支持每通道 4A 的最大連續電流。每個開關都是獨立的 由開/關輸入（ON1 和 ON2）控制，該輸入能夠直接與 低壓控制信號。TPS22968-Q1 包括一個 270 Ω 片上電阻器，用于快速輸出 開關關閉時放電。
*附件：tps22968-q1.pdf

TPS22968x-Q1 采用小型、節省空間的封裝 （DMG） 和可潤濕側面 以及一個集成的導熱墊。可潤濕側面允許目視檢查焊料。設備 的額定溫度范圍為 –40°C 至 +125°C 的自由空氣溫度。

特性

• 集成雙通道負載開關
• 適用于汽車應用：
  • 器件溫度等級 1：-40°C 至
    +125°C 環境工作溫度范圍
• 輸入電壓范圍：0.8 至 5.5 V
• VBIAS 電壓范圍：2.5 至 5.5 V
• 導通電阻
  • R上V 時 = 29 mΩ 在 = 5 V （V 偏見 = 5 V）
  • R上V 時 = 27 mΩ 在 = 3.3 伏 （V 偏見 = 5 V）
  • R上V 時 = 26 mΩ 在 = 1.8 伏 （V 偏見 = 5 V）
• 每個
  通道的最大連續開關電流為 4A
• 低靜態電流
  • V 時為 58μA 偏見 = 5 V（兩個通道）
• 低控制輸入閾值支持使用 1.2、
  1.8、2.5、3.3V 邏輯
• 帶 CT 引腳的可配置上升時間^(1)^
• 快速輸出放電 （QOD） ^(2)^ （僅限 TPS22968-Q1）
• 具有可濕性側面的 10 引腳 WSON 封裝
• ESD 性能測試符合 JEDEC 標準
  • ±2 kV HBM 和 ±1 kV CDM
• 閂鎖性能符合 JESD 78 II
  類標準的 100mA 要求
• GPIO 啟用 – 高電平有效

參數

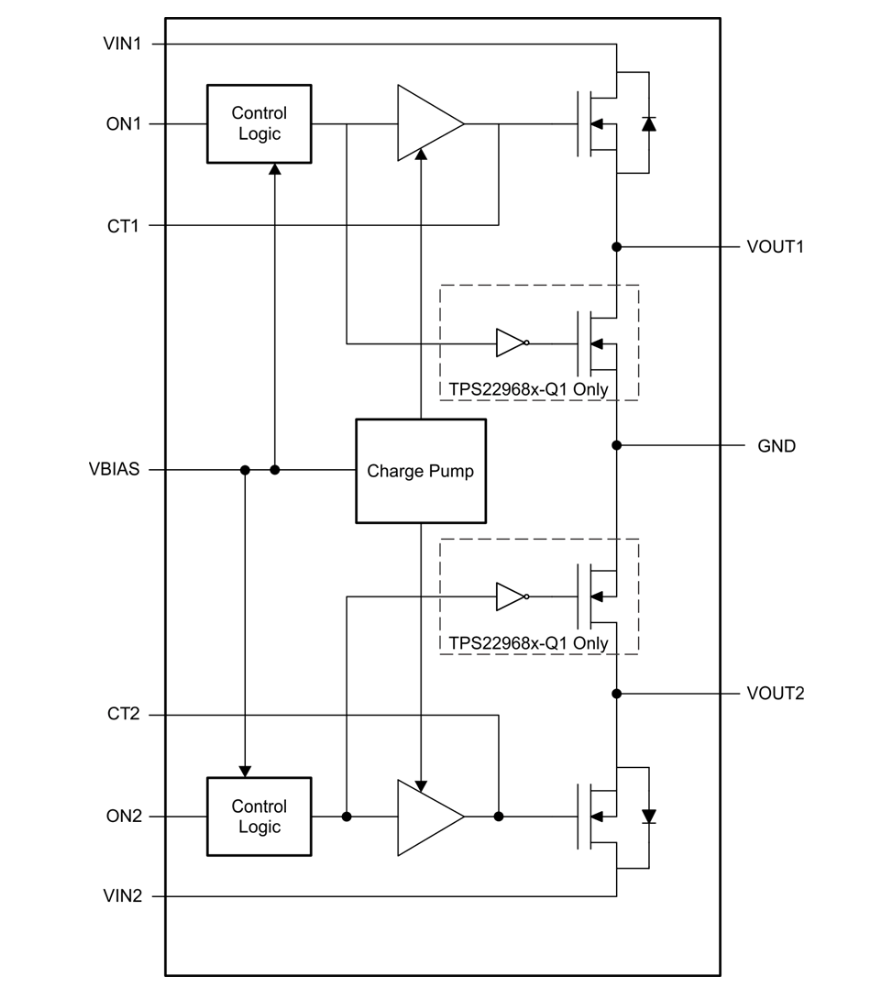

方框圖

1. 產品概述

TPS22968x-Q1是一款集成雙通道負載開關，適用于汽車應用。它包含兩個N通道MOSFET，每個通道可獨立控制，支持最大連續電流為4A。

2. 主要特性

• ?集成雙通道?：兩個獨立的N-channel MOSFETs。
• ?低電阻?：在V_IN = 5V時，R_ON = 29mΩ；在V_BIAS = 5V時，R_ON從26mΩ到29mΩ不等。
• ?寬輸入電壓范圍?：0.8V至5.5V。
• ?低靜態電流?：在V_BIAS = 5V時，僅為58μA（雙通道）。
• ?快速輸出放電?（TPS22968-Q1特有）：通過270Ω電阻將輸出放電至GND。
• ?可配置上升時間?：通過CT引腳調整開關的上升時間。
• ?小封裝?：10引腳WSON封裝，節省空間。

3. 應用領域

• 汽車電子
• 信息娛樂系統
• 儀表板
• 高級駕駛輔助系統（ADAS）

4. 功能描述

• ?ON/OFF控制?：通過ON1和ON2引腳控制每個通道的開關狀態。
• ?快速輸出放電?：當開關禁用時，通過內部270Ω電阻將輸出放電至GND，防止輸出浮動。
• ?可配置上升時間?：通過連接至CT引腳的電容設置每個通道的上升時間，有助于減少開機時的浪涌電流。

5. 電氣特性

• ?工作電壓?：V_IN范圍為0.8V至5.5V，V_BIAS范圍為2.5V至5.5V。
• ?靜態電流?：在V_BIAS = 5V時，雙通道為58μA至70μA，單通道為58μA至68μA。
• ?導通電阻?：在V_IN = 5V時，R_ON為25mΩ至43mΩ；在V_IN = 3.3V時，R_ON為27mΩ至40mΩ。

6. 開關特性

• ?上升時間?：根據CT引腳連接的電容值，上升時間可調，范圍從幾微秒到幾百微秒。
• ?關斷時間?：典型值為幾微秒。

7. 封裝與尺寸

• ?封裝類型?：10引腳WSON（濕側翼）
• ?尺寸?：2.00mm × 3.00mm

8. 布局指南

• ?輸入和輸出電容?：推薦在VIN和VOUT引腳旁使用低ESR陶瓷旁路電容。
• ?熱設計?：通過熱通孔和足夠大的銅面積優化散熱。
• ?CT引腳電容?：應靠近器件引腳放置，推薦使用X5R或X7R介質，額定電壓25V或更高。

9. 應用注意事項

• 確保V_IN ≤ V_BIAS以獲得最佳R_ON性能。
• 在高電流應用中，可能需要比輸出電容大10倍的輸入電容以避免電壓下降。
• 在并聯配置中，可將兩個通道的CT引腳連接在一起使用一個電容，以實現更低的R_ON和更快的上升時間。

10. 文檔與支持

提供了PSPICE模型、應用曲線、布局示例和相關文檔，以幫助用戶正確設計和實現TPS22968x-Q1。
