DS1856雙路、溫度控制電阻器,具有內部校準監測器和加密保護技術手冊

要長高 ? 2025-05-12 11:44 ? 次閱讀

概述
DS1856雙路、溫控、非易失(NV)可變電阻具有3路監測器,內置2個256級、線性可變電阻;3路模擬監測器輸入(MON1、MON2、MON3)和直接數字化傳感器。這款器件可理想用于偏置電壓、電流的設置和補償,非常適合于小尺寸電路的控制應用。可變電阻設置保存在EEPROM存儲器內,可通過2線串行總線進行訪問。

相對于該系列的其它產品,DS1856結合了DS1859的基本功能和DS1852友好的存儲器映射。特別是,DS1856的128字節內部輔助EEPROM存儲器可以經過配置映射到主設備表00h和表01h,與DS1858/DS1859和DS1852保持兼容。DS1856還提供了與DS1852相同的加密保護,進一步增強了與兩種方案的兼容性。
數據表:*附件:DS1856雙路、溫度控制電阻器,具有內部校準監測器和加密保護技術手冊.pdf

應用

特性

  • SFF-8472兼容
  • 5路監測通道(溫度、V CC 、MON1、MON2、MON3)
  • 3路外部模擬輸入(MON1、MON2、MON3),支持內部和外部校準
  • 可調節外部模擬輸入的動態范圍
  • 內部直接數字化的溫度傳感器
  • 各監測通道具有報警和警告標志
  • 2個線性調節的256級、非易失溫控可變電阻
  • 電阻可按照2°C間隔設置
  • 3級加密措施
  • 可讀取監測信息及ID信息,具有獨立的器件地址
  • 2線串行接口
  • 2個緩沖器,具有TTL/CMOS輸入和漏極開路輸出
  • 3.3V至5V供電
  • 工作溫度范圍:-40°C至+95°C

典型操作特性

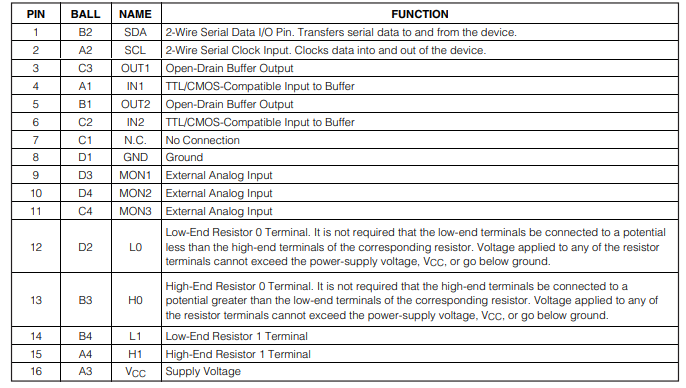

引腳配置描述

詳細說明

用戶可以讀取用于監測VCC、MON1、MON2、MON3和溫度模擬信號寄存器。每個信號轉換后,會設置一個相應的位,用戶可通過該位來驗證是否發生了轉換。當信號出現超出或低于用戶定義值的情況時,還會設置警報和警告標志來提醒用戶。每個信號都可以設置中斷。

每個電阻的位置值可獨立編程。用戶可以在 -40°C到 +102°C的溫度范圍內,以每2°C為增量為每個電阻分配一個唯一值。

提供了兩個緩沖器,用于將邏輯電平輸入轉換為開路漏極輸出。通常,這些緩沖器用于實現跳閘傳輸(TX)故障和信號丟失(LOS)功能。此外,在一個或多個監測值超出用戶定義的限制時,OUT1可以被置位。

可變電阻

每個可變電阻的值可通過溫度尋址查找表確定,該表允許在 -40°C至 +102°C范圍內(詳見溫度轉換部分表3),以每2°C為增量,為每個電阻分配唯一值(00h到FFh)。

可變電阻也可在手動模式下使用。當TEN位等于0時,在手動模式下,電阻由溫度索引禁用。用戶通過向表3中的地址82h和83h寫入數據來設置手動模式下的電阻值,分別控制電阻0和電阻1。

內存說明

DS1856的內存分為主設備區和輔助設備區。主設備區包含DS1856的所有特定內存,而輔助設備區由128字節的通用電可擦可編程只讀存儲器(EEPROM)組成,在GPIB應用中非常有用。
