概述
DS1877控制、監測SFF、SFP和SFP+模塊的全部功能，其中包括SFF-8472的所有功能。器件支持兩路接收器的所有LOS功能，連續監測每個通道的LOS狀態。四路ADC分別用于監測V CC 、溫度和兩路外部差分監測器輸入，滿足所有監測要求。帶溫度查找表(LUT)的兩路數/模轉換器(DAC)輸出提供額外的溫度監測和控制功能。
數據表：*附件：DS1877 SFP控制器，提供雙Rx接口技術手冊.pdf

應用

• 雙通道Rx視頻SFP
• SFF、SFP和SFP+收發器模塊

特性

• 滿足SFF-8472的所有控制、監測要求
• 四路模擬監測通道：溫度、V CC 、RSSI1、RSSI2
  • RSSI1和RSSI2支持內部和外部校準
  • 差分輸入
  • 共模范圍為GND至VCC
  • 可調整動態范圍
  • 內部溫度傳感器直接進行數字轉換
  • 所有監測通道提供報警和告警標志
• 兩路10位Σ-Δ輸出
• 每路受控于溫度LUT的72個輸入數據
• 數字I/O引腳：四路輸入、四路輸出
• 完備的信號丟失(LOS)檢測系統
• 設計靈活的兩級密碼保護架構，提供三級安全防護
• 120字節密碼1保護存儲器
• 主器件地址中提供128字節密碼2保護存儲器
• 256個附加字節位于A0h從地址
• 通過A2h從地址訪問接收器1
• 通過B2h從地址訪問接收器2
• I2C兼容接口
• +2.85V至+3.9V供電范圍
• -40°C至+95°C工作溫度范圍
• 28引腳TQFN (5mm x 5mm x 0.75mm)封裝

典型操作特性

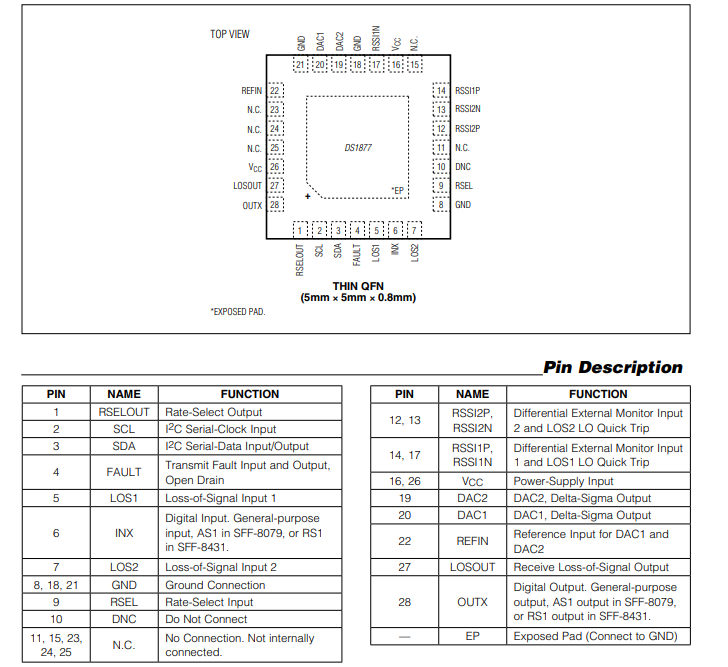

引腳配置描述

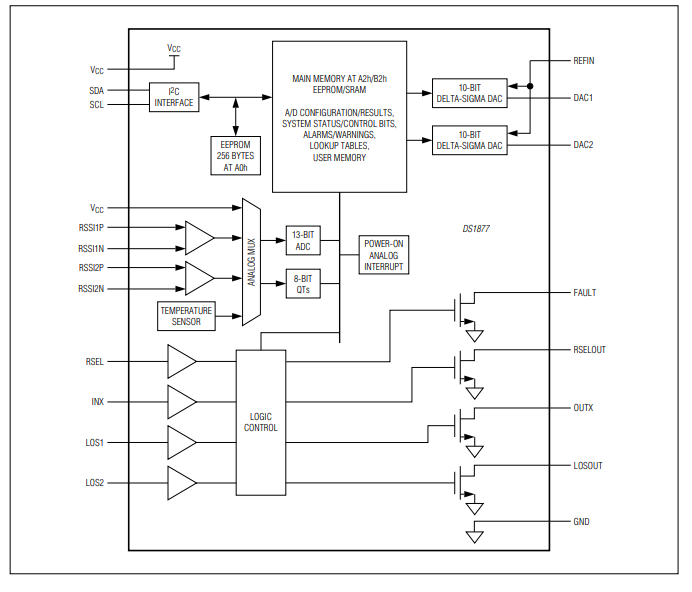

框圖

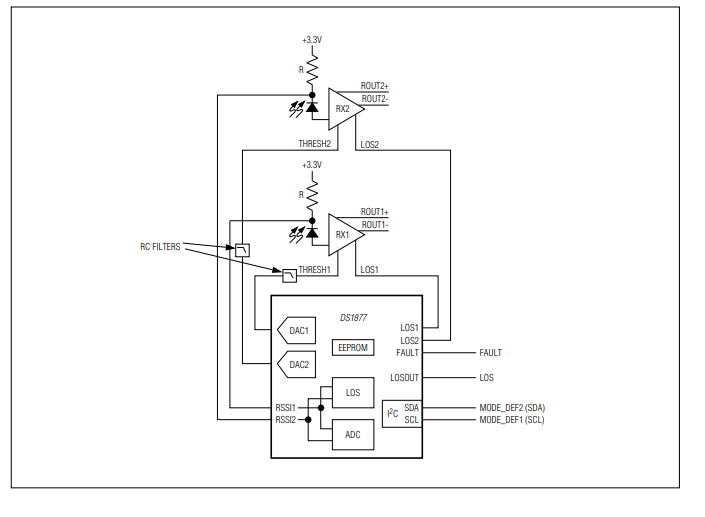

典型操作電路

詳細說明

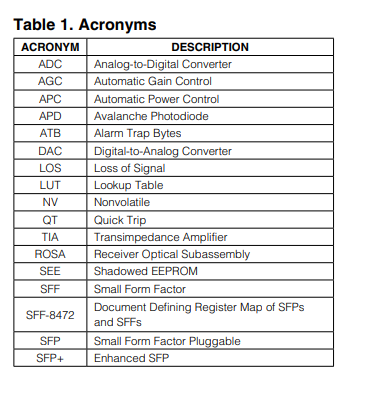

DS1877集成了開關電源（SFP）或小型可插拔光模塊+（SFP+）系統所需的控制和監測功能。該器件是專門為SFP+ 雙工接收器模塊設計的。關鍵組件在框圖中展示，并在后續章節中進行說明。

上電期間的數模轉換器（DAC）

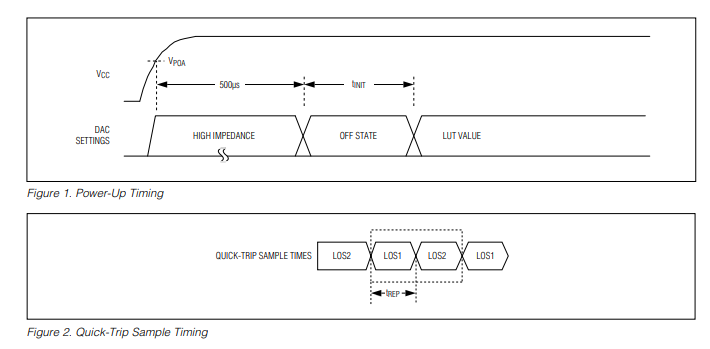

上電時，DAC初始化為高阻抗狀態。在tINIT時間后，DAC設置為電可擦可編程只讀存儲器（EEPROM）中設定的值。完成溫度轉換后，若啟用了電壓環路（VCC Lo alarm），則需要進行額外的VCC轉換，即在上電前將DAC更新為溫度轉換和DAC查找表（LUT）確定的值。見圖1。

速動定時

如圖2所示，器件的輸入比較器在兩個信號丟失（LOS）比較器之間共享。比較器按多路復用順序輪詢警報。比較器將LOS1和LOS2信號與內部參考值進行比較。根據比較結果，觸發相應的警報和警告，或者解除警報和警告。默認情況下，檢測到的任何過溫（OT）警報將保持激活狀態，直到比較器采樣顯示該條件不再存在。

DS1877是一款用于SFP（小型可插拔光模塊）和SFP+系統的控制器件 ，其典型性能特征如下：

功能集成度

• 集成SFF、SFP和SFP+模塊控制與監測功能，涵蓋SFF - 8472的全部功能 。
• 具備兩路接收器LOS功能，能持續監測通道LOS狀態。

監測功能

• 模擬監測通道 ：有溫度、VCC、RSSI1、RSSI2四路模擬監測通道 。RSSI1和RSSI2支持內外部校準，差分輸入共模范圍為GND至VCC，且動態范圍可調整 。

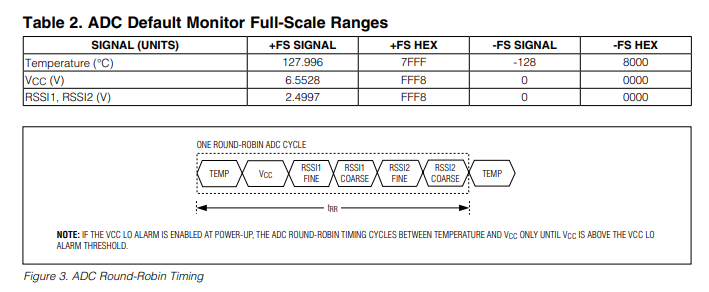

• ADC監測 ：4個ADC通道，可數字化監測模擬信號，測量內部溫度傳感器、Vcc、RSSI1和RSSI2，各通道滿量程范圍、偏移值可編程 。
• 報警功能 ：所有監測通道均提供報警和告警標志 。

數模轉換與控制

• 兩路帶溫度查找表（LUT）的DAC輸出，用于額外溫度監測與控制 。每路10位Σ - Δ輸出，受溫度LUT的72個輸入數據控制 。

電氣特性

• 供電 ：供電范圍為 +2.85V至 +3.9V 。
• 工作溫度 ：工作溫度范圍是 -40°C至 +95°C 。

接口與安全

• 接口 ：采用I2C兼容接口；數字I/O引腳有四路輸入、四路輸出 。
• 安全 ：靈活的兩級密碼保護架構，提供三級安全防護 ，設有120字節密碼1保護存儲器、主器件地址中128字節密碼2保護存儲器 ，256個附加字節位于A0h從地址 ，可通過A2h、B2h從地址分別訪問接收器1和接收器2 。

應用兼容性

適用于雙通道Rx視頻SFP、SFF、SFP和SFP+收發器模塊 。
