TPS25921 是一款緊湊、功能豐富的 eFuse，具有一整套保護功能。 寬工作電壓允許控制許多常用的直流總線。精確的 ±2% 電流限制 在室溫下，提供出色的準確度，使 TPS25921 非常適合許多系統 保護應用程序。
*附件：tps25921a.pdf

負載、源和器件保護具有多種可編程功能 包括過流、過壓和欠壓。UV 和 OV 的 3% 閾值精度，確保 對總線電壓進行嚴格監控，無需監控電路。提供故障標志輸出 （FLT） 用于系統狀態監控和下游負載 控制。

對于熱插拔板，TPS25921 提供浪涌電流控制和可編程輸出 ramp-rate 的 ramp-rate 值。輸出斜坡速率可使用軟啟動 （SS） 引腳上的電容器進行編程，以實現最大值 設計靈活性。

特性

• 4.5 V – 18 V 工作電壓，20 V（最大值）
• 90 mΩ 電阻 R DS（開啟） （典型值）
• 0.4 A 至 1.6 A 可調電流限制
• ±2% 準確率 I限制25°C 時 1A
• ±3% 過壓、欠壓閾值
• 可編程 dV O /dt 控件
• 熱關斷、UVLO 和
  OVP 故障輸出
• –40°C 至 125°C 結溫范圍
• 自動重試和閉鎖版本
• UL2367 認證 - 文件編號E169910
• UL60950 - 單點故障測試期間安全

參數

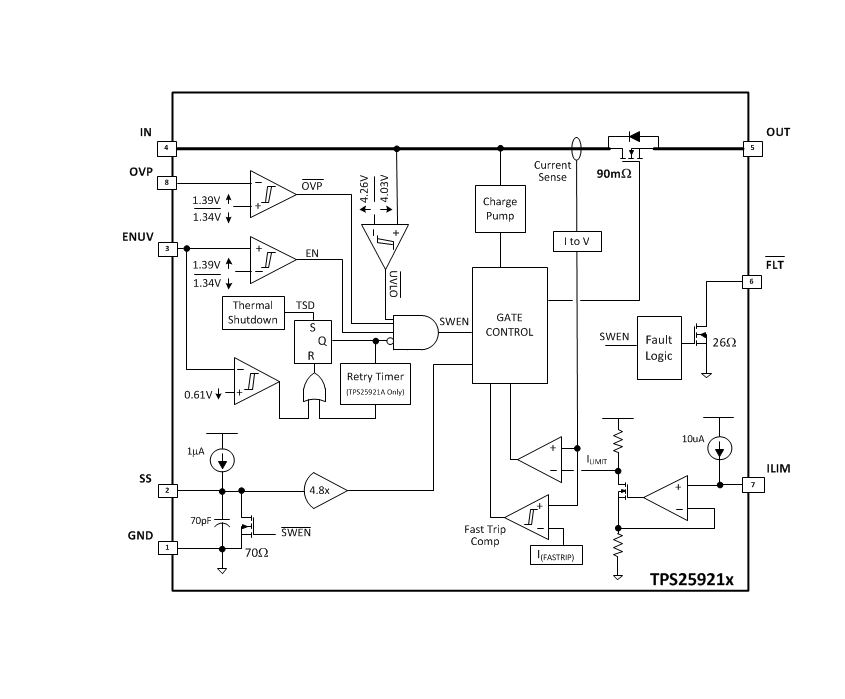

方框圖

1. 產品概述

TPS25921A是一款4.5V至18V的智能電子保險絲（eFuse），具有精確的電流限制、過壓保護、欠壓鎖定（UVLO）和熱關斷等多種保護功能。該設備適用于熱插拔應用，可提供浪涌電流控制和可編程的輸出電壓上升速率，適用于白色家電、機頂盒、DVD和游戲機等設備。

2. 主要特性

• ?工作電壓范圍?：4.5V至18V（最大20V）
• ?電流限制?：可調，范圍從0.4A至1.6A，精確度為±2%
• ?過壓保護?：3%閾值精度
• ? 欠壓鎖定（UVLO） ?：內部和外部可編程UVLO閾值
• ?熱關斷?：內部熱保護，防止過熱損壞
• ? 故障輸出（FLT） ?：開漏輸出，指示過壓、欠壓和熱關斷等故障條件
• ?自動重試功能?（TPS25921A特有）：在熱關斷后自動嘗試重啟
• ?符合安全標準?：UL2367認證，滿足UL60950單點故障安全測試要求

3. 功能描述

3.1 電流限制和保護

• ?精確電流限制?：通過外部電阻器設置，提供精確的過載和短路保護。
• ?快速短路保護?：內置快速比較器，在短路情況下迅速關閉內部FET，防止損壞。

3.2 過壓和欠壓保護

• ? 過壓保護（OVP） ?：通過外部電阻器分壓設置過壓閾值，當輸入電壓超過閾值時關閉內部FET。
• ? 欠壓鎖定（UVLO） ?：通過外部電阻器分壓或內部電路監測輸入電壓，當電壓低于閾值時關閉內部FET。

3.3 熱關斷和故障輸出

• ?熱關斷?：當結溫超過熱關斷閾值（典型值為155°C）時，關閉內部FET并拉低FLT引腳。
• ? 故障輸出（FLT） ?：開漏輸出，用于指示過壓、欠壓和熱關斷等故障條件。

3.4 自動重試功能

• ?TPS25921A特有?：在熱關斷后，經過一定的延遲時間（典型值為150ms），自動嘗試重啟設備。

4. 應用信息

• ?典型應用?：熱插拔保護、電源軌保護、白色家電、機頂盒、DVD和游戲機等。
• ?設計工具?：WEBENCH?軟件、TPS25921設計計算器等，可輔助用戶完成設計。

5. 封裝與尺寸

• ?封裝類型?：8引腳SOIC封裝
• ?尺寸?：4.90mm x 3.91mm

6. 布局指南

• ?旁路電容?：建議在IN引腳和GND之間放置一個0.01uF或更大的陶瓷旁路電容，以減小總線瞬態。
• ?組件布局?：將支持組件（如R_ILIM、C_SS和FLT電阻器等）放置在靠近其連接引腳的位置，并使用最短的跡線連接到GND引腳。
• ?地線處理?：將GND引腳連接到PCB的接地平面，并使用銅平面或接地島來減少電感。

通過以上總結，可以全面了解TPS25921A的主要特性、功能描述、應用信息、封裝尺寸以及布局指南。
