TPS25921 是一款緊湊、功能豐富的 eFuse，具有一整套保護功能。 寬工作電壓允許控制許多常用的直流總線。精確的 ±2% 電流限制 在室溫下，提供出色的準確度，使 TPS25921 非常適合許多系統 保護應用程序。

負載、源和器件保護具有多種可編程功能 包括過流、過壓和欠壓。UV 和 OV 的 3% 閾值精度，確保 對總線電壓進行嚴格監控，無需監控電路。提供故障標志輸出 （FLT） 用于系統狀態監控和下游負載 控制。
*附件：tps25921l.pdf

對于熱插拔板，TPS25921 提供浪涌電流控制和可編程輸出 ramp-rate 的 ramp-rate 值。輸出斜坡速率可使用軟啟動 （SS） 引腳上的電容器進行編程，以實現最大值 設計靈活性。

特性

• 4.5 V – 18 V 工作電壓，20 V（最大值）
• 90 mΩ 電阻 R DS（開啟） （典型值）
• 0.4 A 至 1.6 A 可調電流限制
• ±2% 準確率 I限制25°C 時 1A
• ±3% 過壓、欠壓閾值
• 可編程 dV O /dt 控件
• 熱關斷、UVLO 和
  OVP 故障輸出
• –40°C 至 125°C 結溫范圍
• 自動重試和閉鎖版本
• UL2367 認證 - 文件編號E169910
• UL60950 - 單點故障測試期間安全

參數

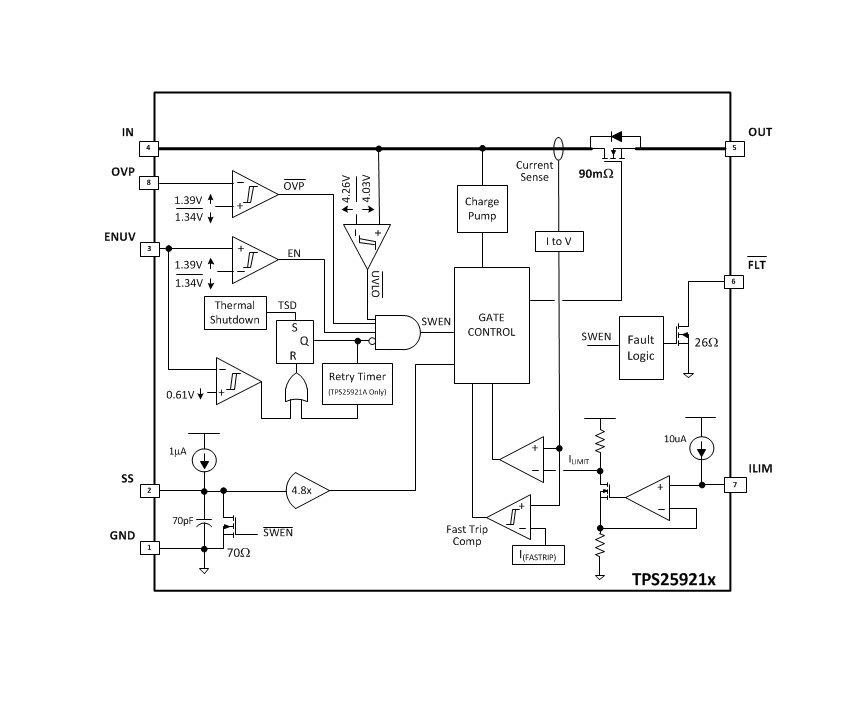

方框圖

1. 產品概述

TPS25921L是一款4.5V至18V的智能電子保險絲（eFuse），提供精確的電流限制、過壓保護、欠壓鎖定（UVLO）和熱關斷保護。它適用于需要全面電源保護的應用，如白色家電、機頂盒、DTV、智能電表和氣體分析儀等。

2. 主要特性

• ?寬電壓范圍?：4.5V至18V（最大20V）。
• ?精確電流限制?：±2%的電流限制精度（在室溫下）。
• ?過壓/欠壓保護?：具有3%精度的過壓和欠壓閾值。
• ?熱關斷?：內部過熱保護，可自動重試或鎖定關閉。
• ?可編程輸出斜坡率?：通過SS引腳上的電容設置輸出電壓的上升斜率。
• ?故障標志輸出?：FLT引腳在故障條件下輸出低電平。
• ?自動重試或鎖定關閉?：TPS25921L在故障條件下可選擇自動重試或鎖定關閉。

3. 應用領域

• ?白色家電?
• ?機頂盒、DTV和游戲機?
• ?HDD和SSD驅動器?
• ?智能電表和氣體分析儀?
• ?USB開關和適配器電源設備?

4. 功能描述

4.1 電流限制和短路保護

• 通過ILIM引腳上的電阻設置電流限制閾值。
• 在過載條件下，輸出電流被限制在設定的電流限制值。
• 在短路條件下，快速比較器在3μs內關閉內部FET。

4.2 過壓和欠壓保護

• 通過外部電阻分壓器設置過壓和欠壓閾值。
• 當輸入電壓超過過壓閾值或低于欠壓閾值時，內部FET關閉，F(xiàn)LT引腳輸出低電平。

4.3 熱關斷

• 內部溫度傳感器監測結溫。
• 當結溫超過熱關斷閾值時，內部FET關閉。
• TPS25921L版本在熱關斷后鎖定關閉，而TPS25921A版本在結溫下降后自動重試。

4.4 可編程輸出斜坡率

• 通過SS引腳上的電容設置輸出電壓的上升斜率，以控制啟動時的浪涌電流。

5. 封裝與尺寸

• ?封裝類型?：SOIC-8
• ?尺寸?：4.90mm x 3.91mm

6. 典型應用電路

• 提供了在白色家電中的典型應用電路。
• 展示了如何通過外部電阻和電容設置電流限制、過壓/欠壓閾值和輸出電壓上升斜率。

7. 設計指南

• ?電流限制電阻選擇?：根據所需的電流限制值選擇ILIM引腳上的電阻。
• ?過壓/欠壓閾值設置?：使用外部電阻分壓器設置過壓和欠壓閾值。
• ?輸出電壓上升斜率設置?：通過SS引腳上的電容控制輸出電壓的上升斜率。
• ?布局建議?：關鍵元件應靠近TPS25921L的相應引腳，以減少寄生電感和電阻。

8. 設備與文檔支持

• 提供了相關的技術文檔、工具、軟件支持和社區資源鏈接。

TPS25921L以其寬電壓范圍、精確的電流限制、全面的保護功能和可編程特性，成為需要高可靠性電源保護的應用的理想選擇。
