本篇文章來自 FPGA 大神、Ardiuvo & Hackster.IO 知名博主 Adam Taylor。在這里感謝 Adam Taylor 對 ALINX 產品的關注與測試。為了讓文章更易閱讀，我們在原文的基礎上作了一些靈活的調整，包括對一些專業名詞進行了補充解釋，便于初學者快速理解。原文鏈接已貼在文章底部，點擊"閱讀原文"即可跳轉。歡迎大家在評論區友好互動。

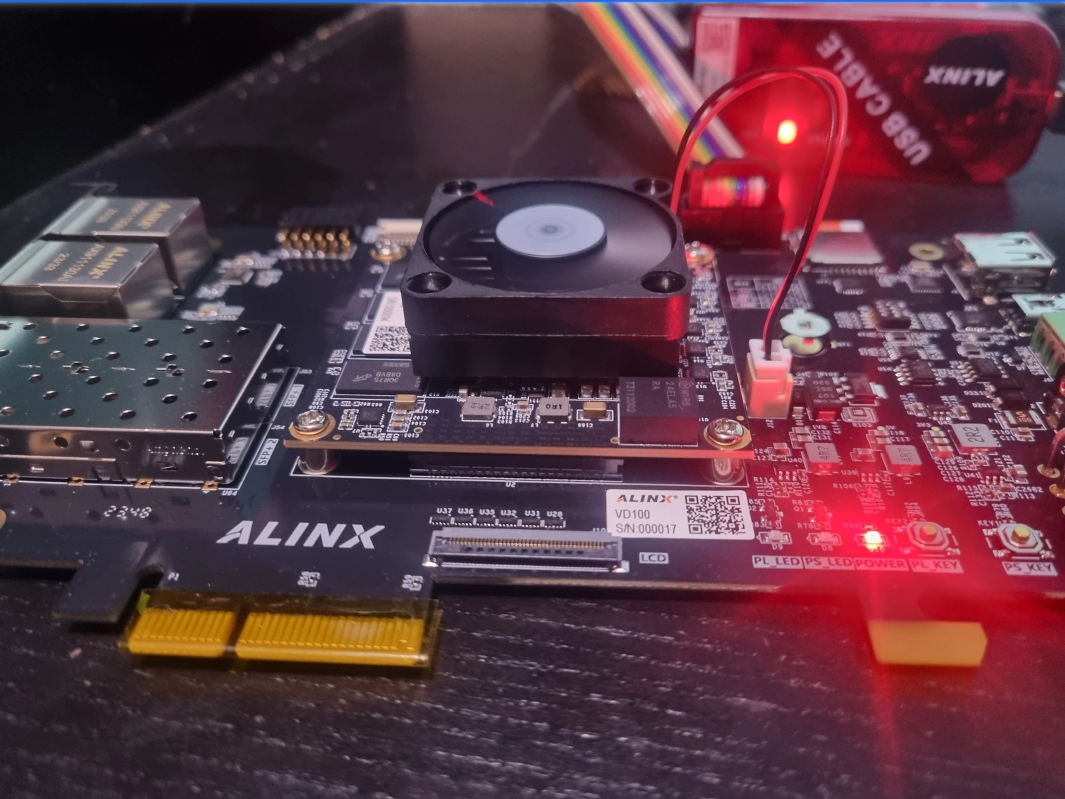

最近，我在辦公室里搞了一塊ALINX VD100。

這是一塊基于AMD Versal Edge AI平臺的開發板，功能特別強大，可以用來做圖像處理、人工智能等各種高階應用。

為了方便隨時開發，我把它連到了公司局域網，遠程就能連接，由此開始了我的折騰之旅。

這次，我最想探索的是：怎么在這塊板子上跑圖像處理的應用。

VD100不僅帶了兩個 MIPI 攝像頭接口，還能直接連上LCD屏幕，基本滿足了圖像應用開發的需求。

第一步：讓屏幕先亮起來！

搞攝像頭太復雜，我決定先從屏幕入手——先通過測試圖案生成器（Test Pattern Generator）驗證 LCD 屏幕圖像顯示鏈路的有效性。

ALINX VD100開發板支持的 LCD 屏幕，分辨率是1280×720（WXGA 標準）。

數據傳輸采用的是VESA 標準的 LVDS 接口。

這里稍微解釋一下：

LVDS（低壓差分信號）是一種高速又抗干擾的數據傳輸方式，特別適合屏幕傳輸高速畫面。

VESA 和 JEIDA 是常見的兩種 LVDS 傳輸標準，咱們用的是 VESA。VESA 更國際通用，JEIDA 常見于日本廠商。

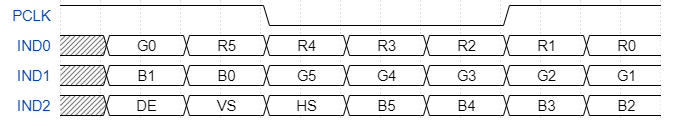

在 VESA 標準下使用 RG888 格式時，屏幕的每一幀圖像數據和控制信號（如同步信號 hsync、vsync）會被打包進 4 條數據通道里，同時還有第 5 條通道專門傳時鐘（Clock），方便接收端正確還原數據。

每次時鐘跳動時，每條數據通道都會同步傳7 位數據。

聽起來有點復雜？簡單說就是：用 4+1 條小路，高速搬運屏幕畫面。

開發流程：搭建系統設計

為了讓板子順利傳屏幕數據，我們需要在 Vivado（AMD/Xilinx 的開發工具）里做一套設計，包括：

CIPS
→ 配置 VD100 平臺上的 V100 SoM。

NOC
→ 配置 DDRMC，并開兩條 MAXI 輸出，提供數據存取支持。

視頻測試圖生成器 (Video Test Pattern Generator, TPG)
→ 通過 AXI Lite 總線連接到 NOC，生成標準圖像（比如彩條、棋盤格）。

視頻時序生成器 (Video Timing Controller, VTC)
→ 通過 AXI Lite 總線連接到 NOC，生成 LCD 顯示需要的同步信號（如 hsync、vsync）。

AXI4-Stream to Video Out
→ 與上述兩個生成器相連，把測試圖和時序信息組織成并行視頻流（RGB888格式）。

LCD_LVDS IP核
→ 把并行視頻信號轉成符合 LVDS 規范的數據流。

Advanced IO Wizard
→ 負責真正的串行化操作，把數據以 LVDS 標準發出去（包括 4 路數據+ 1 路時鐘）。

最終 LCD 屏幕接收到 LVDS 信號并顯示圖像。

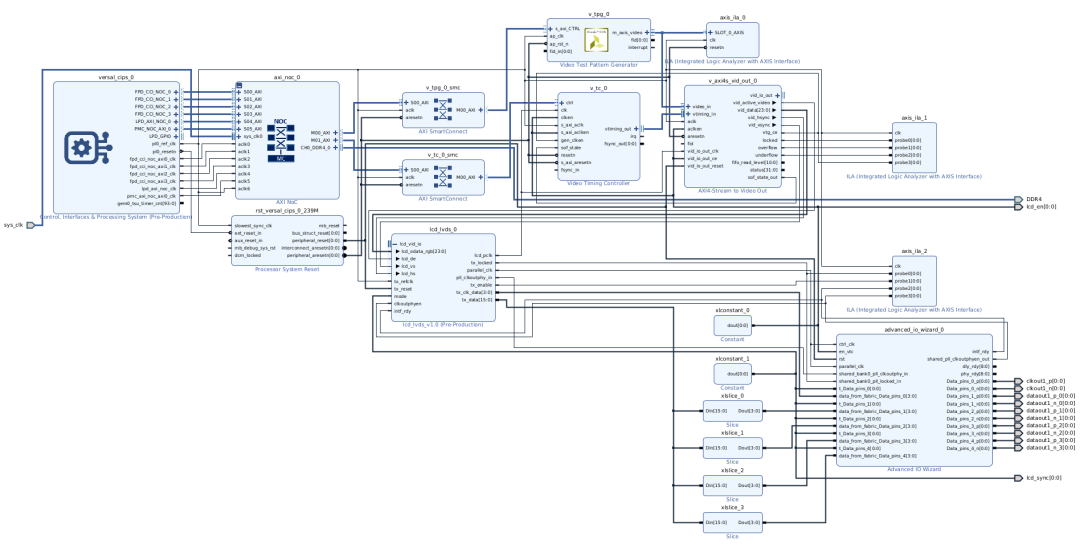

這套設計（可以在我的 GitHub 上找到）如下所示：

通過這個系統，我們可以使用 CIPS 內置的處理器來控制測試圖案，從而驗證各顏色通道是否正常。

設置和驅動 LCD 顯示器的 CIPS 端代碼也非常簡單，如下所示：

#include
#include"platform.h"
#include"xil_printf.h"
#include"xvtc.h"
#include"xparameters.h"
#include"xv_tpg.h"
#include"xvidc.h"
#include"vga.h"


XV_tpg   tpg;
XVtc   VtcInst;
VideoMode  video;
XVtc_Config *vtc_config ;


intmain()
{
  XVtc_SourceSelect SourceSelect;
  XVtc_Timing vtcTiming;
  u32 height,width,status;
 init_platform();


 print("Setting up Timing

");
  vtc_config =XVtc_LookupConfig(XPAR_XVTC_0_BASEADDR);
 XVtc_CfgInitialize(&VtcInst,vtc_config ,XPAR_XVTC_0_BASEADDR);


 print("Setting up Video

");
  video = VMODE_1280x720 ;
 vtcTiming.HActiveVideo = video.width;
 vtcTiming.HFrontPorch = video.hps - video.width;
 vtcTiming.HSyncWidth = video.hpe - video.hps;
 vtcTiming.HBackPorch = video.hmax - video.hpe +1;
 vtcTiming.HSyncPolarity = video.hpol;
 vtcTiming.VActiveVideo = video.height;
 vtcTiming.V0FrontPorch = video.vps - video.height;
 vtcTiming.V0SyncWidth = video.vpe - video.vps;
 vtcTiming.V0BackPorch = video.vmax - video.vpe +1;;
 vtcTiming.V1FrontPorch = video.vps - video.height;
 vtcTiming.V1SyncWidth = video.vpe - video.vps;
 vtcTiming.V1BackPorch = video.vmax - video.vpe +1;
 vtcTiming.VSyncPolarity = video.vpol;
 vtcTiming.Interlaced =0;


 print("Setting up TPG

");


  XV_tpg_Initialize(&tpg,XPAR_XV_TPG_0_BASEADDR );
   status =XV_tpg_IsIdle(&tpg);
  XV_tpg_Set_height(&tpg, (u32) video.height);
XV_tpg_Set_width(&tpg, (u32) video.width);
 height =XV_tpg_Get_height(&tpg);
 width =XV_tpg_Get_width(&tpg);
XV_tpg_Set_colorFormat(&tpg,XVIDC_CSF_RGB);
  XV_tpg_Set_bckgndId(&tpg,XTPG_BKGND_TARTAN_COLOR_BARS);
XV_tpg_Set_maskId(&tpg,0x0);
XV_tpg_Set_motionSpeed(&tpg,0x4);
  XV_tpg_EnableAutoRestart(&tpg);
XV_tpg_Start(&tpg);


 print("Setting up Source

");


memset((void*)&SourceSelect,0,sizeof(XVtc_SourceSelect));
 SourceSelect.VBlankPolSrc =1;
 SourceSelect.VSyncPolSrc =1;
 SourceSelect.HBlankPolSrc =1;
 SourceSelect.HSyncPolSrc =1;
 SourceSelect.ActiveVideoPolSrc =1;
 SourceSelect.ActiveChromaPolSrc=1;
 SourceSelect.VChromaSrc =1;
 SourceSelect.VActiveSrc =1;
 SourceSelect.VBackPorchSrc =1;
 SourceSelect.VSyncSrc =1;
 SourceSelect.VFrontPorchSrc =1;
 SourceSelect.VTotalSrc =1;
 SourceSelect.HActiveSrc =1;
 SourceSelect.HBackPorchSrc =1;
 SourceSelect.HSyncSrc =1;
 SourceSelect.HFrontPorchSrc =1;
 SourceSelect.HTotalSrc =1;


 print("Run Timing Gen

");


XVtc_SetGeneratorTiming(&VtcInst, &vtcTiming);
XVtc_SetSource(&VtcInst, &SourceSelect);
XVtc_EnableGenerator(&VtcInst);
 XVtc_RegUpdateEnable(&VtcInst);
XVtc_Enable(&VtcInst);


while(1){


  };


 cleanup_platform();
return0;
}

LCD_LVDS 這個模塊，我是直接從 ALINX 的 GitHub 倉庫上下載的。

下載好后，把它加到 Vivado 里面，就能像拼積木一樣拖進設計里。

LCD_LVDS 下載鏈接：https://github.com/alinxalinx/VD100_2023.2/tree/master/Demo/course_s1

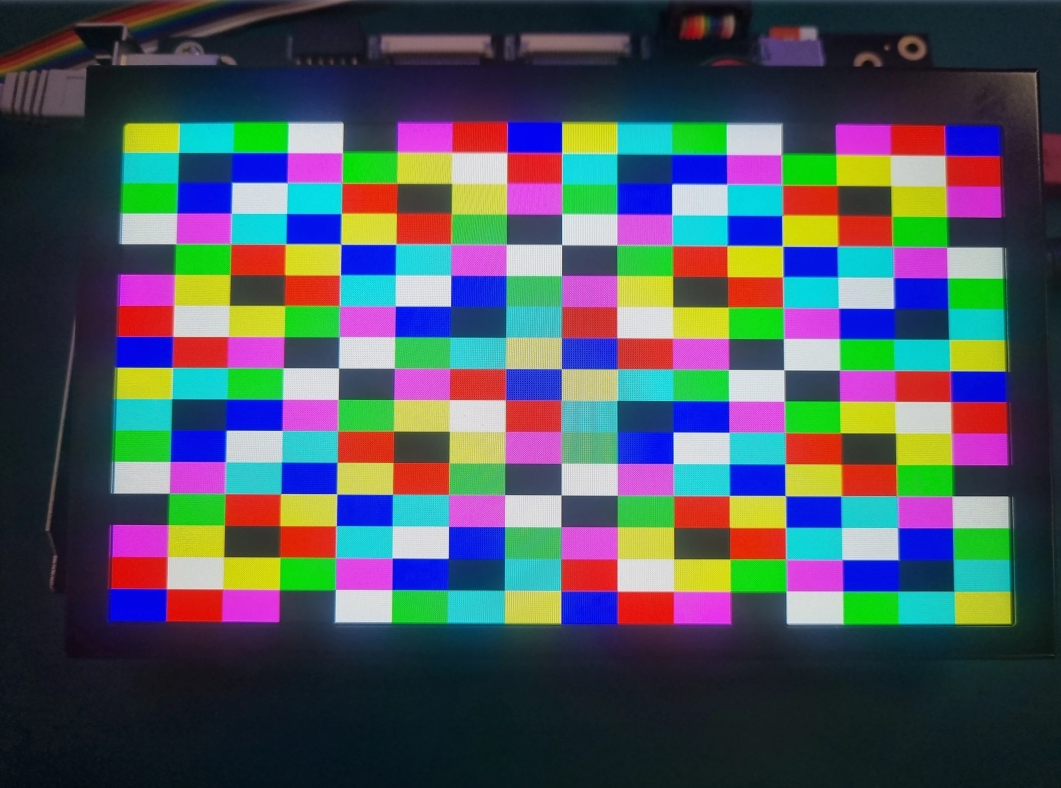

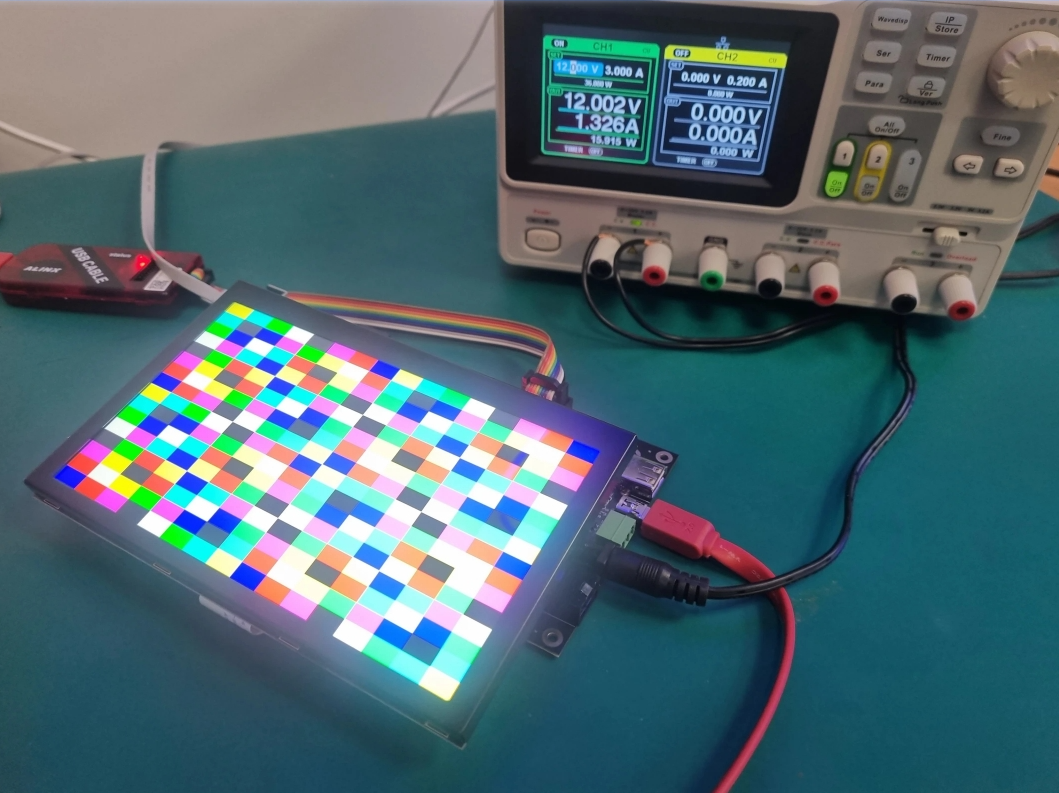

寫好所有程序后，我們讓開發板運行，屏幕上果然顯示出了測試圖案，色彩鮮明，說明各個顏色通道都正常了。開發板和屏幕之間的溝通，算是正式打通了！

不過，這里面有個很有意思的事情。

Advanced IO Wizard 這個模塊，默認是按 8 位一組來打包數據發出去的。

而我們的 VESA LVDS 傳輸，要求 7 位一組。這咋辦？

我用到了一個叫做 Gearbox 的小模塊，把 7 位數據轉換成 4 位數據輸出。

然后，用 Advanced IO Wizard 把 4 位數據高速串行發出去。

這樣就實現了 7 位序列化，雖然中間多了一步變換，但整體還是很高效的。

不過，其實只要手動配置一下，Advanced IO Wizard 也是可以支持直接 7 位打包發送的，只是這次參考了 AMD 的官方應用筆記（參考代碼叫 tx_piso_7to1），所以先用了 Gearbox 的方式。

未來有機會的話，我想試著優化一下，直接用 7 位串行模式，把系統做得更簡潔高效！

接下來要做的

現在圖像輸出環節已經搞定了，接下來就是更刺激的前端部分：

通過 MIPI 接口接入攝像頭，把真實拍到的圖像，實時顯示到屏幕上。

真正的圖像處理任務，馬上就要開始啦！

(未完待續)
