LMV7231設備是一個精度為1.5%的十六進制窗口比較器，可用于監測電源電壓或任何其他模擬輸出，如模擬溫度傳感器或電流傳感放大器。該設備使用內部400 mV參考作為比較器跳閘值。比較器的設定點可以通過外部電阻分壓器進行設置。LMV7231具有6個輸出（CO1至CO6），用于為每個電源輸入發出欠壓或過壓事件信號。當任何電源輸入發生過壓或欠壓事件時，還提供輸出（AO）以發出信號。這種為單個電源輸入發出欠壓或過壓事件信號的能力，以及在任何電源輸入上發出此類事件信號的輸出，增加了無與倫比的系統保護能力。

數據手冊：*附件：LMV7231 精密微功耗十六路比較器技術手冊.pdf

2.2V至5.5V的電源電壓范圍、低電源電流和V+以上的輸入或輸出電壓范圍使LMV7231成為各種電源監控應用的理想選擇。確保在-40°C至+125°C的溫度范圍內運行。該器件采用24針WQFN封裝。

功能
(對于VS=3.3V+10%，除非另行說明，否則為典型
欠壓和過壓檢測
高精度基準電壓：400 mV
閾值精度：+1.5%(最大)
寬電源電壓范圍：2.2 V至5.5 V
V+以上的輸入和輸出電壓范圍
內部磁滯：6 mV
傳播延遲：2.6微秒至5.6微秒
每個通道的電源電流為7.7μA
24引線WQFN封裝
溫度范圍：-40℃至+125℃

引腳功能和配置

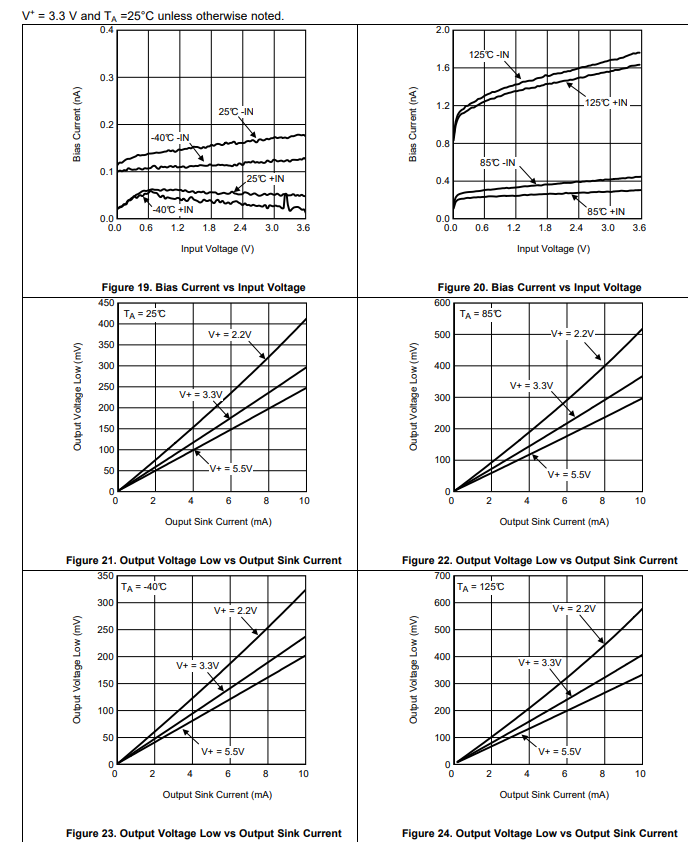

典型特性

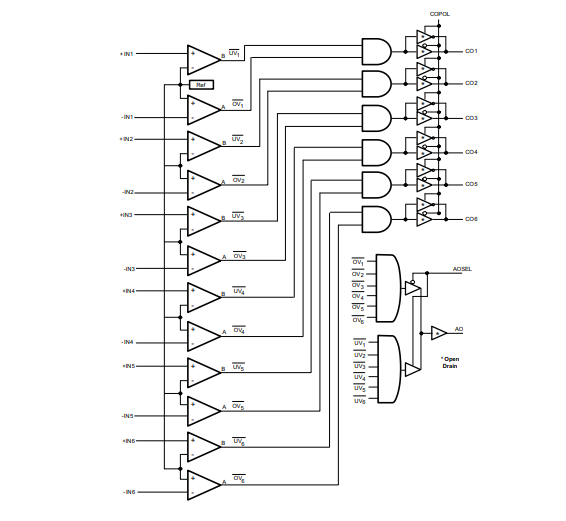

功能方框圖

應用
電源電壓監測
電池監控
手持式儀器
繼電器驅動
工業控制系統
