INA271是一款具有電壓輸出的電流分流監測器，可以在-16V至+80V的共模電壓下檢測電流分流的壓降，與電源電壓無關。INA271引腳很容易實現濾波。

數據手冊：*附件：INA271-HT 具有直列式濾波器功能的高溫、-16V 至 80V、分級電流感應放大器技術手冊.pdf

INA271提供20V/V輸出電壓標度。130kHz帶寬簡化了電流控制回路的使用。

INA271的工作電壓為+2.7V至+18V，最大消耗1600μa的電源電流。該設備在-55°C至+210°C的擴展工作溫度范圍內指定。

特性

寬共模范圍：-16V至+80V
共模抑制比：78dB
準確度：
±10mV偏移（最大）
±7.5%增益誤差（最大值）
100μV/°C偏移漂移（最大）
帶寬：高達130kHz
傳遞函數：20V/V
靜態電流：1600μA（最大）
電源：+2.7V至+18V
過濾規定

引腳配置

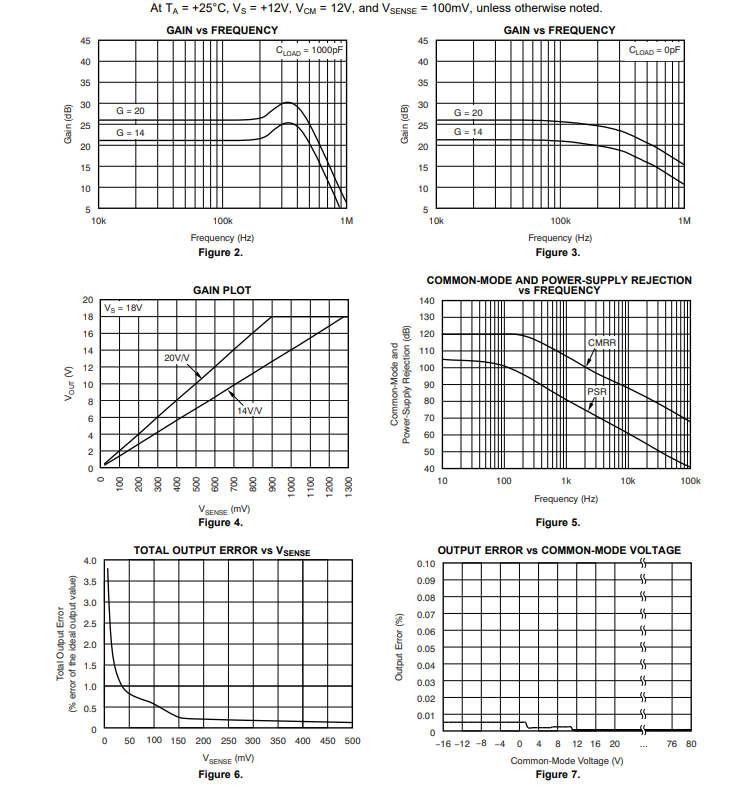

典型特性

應用
井下鉆井
高溫環境
支持極端溫度應用
受控基線
一個組裝/測試現場
一個制造現場
適用于極端溫度（-55°C/210°C）
溫度范圍（1）
延長產品生命周期
延長產品變更通知
產品可追溯性
德州儀器高溫產品利用
具有設計的高度優化的硅（管芯）解決方案
以及流程增強，以最大限度地提高性能
延長溫度。
