INA200、INA201 和 INA202 器件是具有電壓輸出和集成比較器的高側電流分流監控器。INA20x 器件能夠在 -16V 至 +80V 范圍內的共模電壓下感測分流器兩端的壓降。INA20x 系列器件可提供三種輸出電壓級別，即 20V/V、50V/V 和 100V/V，帶寬高達 500kHz。

數據手冊：*附件：INA202 帶比較器的 -16V 至 80V、500kHz 電流感應放大器技術手冊.pdf

INA200、INA201 和 INA202 器件整合了一個開漏比較器以及提供 0.6V 閾值的內部基準。外部分壓器可設定電流跳變點。比較器具有鎖存功能，可通過將 RESET 引腳接地（或懸空）進入透明狀態。

INA200、INA201 和 INA202 器件由單個 2.7V 至 18V 電源供電，消耗的最大電源電流為 1800μA。封裝選項包括極小型 VSSOP-8 和
SOIC-8。所有版本的額定擴展工作溫度范圍均為 -40°C 至 +125°C。

特性
? 完整電流感測解決方案
? 三種增益可供選擇：
– INA200 = 20V/V
– INA201 = 50V/V
– INA202 = 100V/V
? 0.6V 內部電壓基準
? 內部漏極開路比較器
? 比較器鎖存功能
? 共模范圍：-16V 至 80V
? 高精度：整個溫度范圍內的最大誤差為 3.5%
? 帶寬：500kHz (INA200)
? 靜態電流：1800μA（最大值）
? 封裝：SOIC-8、VSSOP-8

引腳功能和配置

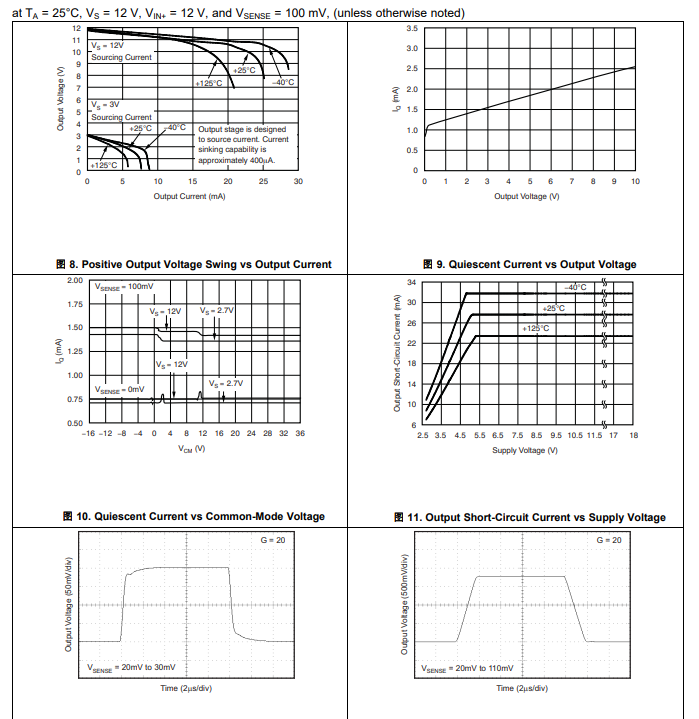

典型特性

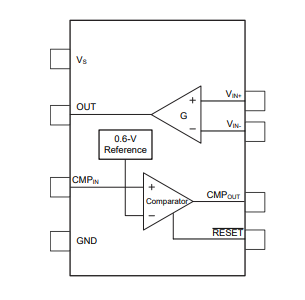

功能方框圖

應用
? 筆記本電腦
? 手機
? 電信設備
? 汽車
? 電源管理
? 電池充電器
? 焊接設備
