TLV243x和TLV243xA是德州儀器的低壓運算放大器。每個器件的共模輸入電壓范圍在典型的CMOS放大器上得到了擴展，使其適用于廣泛的應用。此外，當共模輸入被驅動到電源軌時，這些器件不會反相。這滿足了大多數設計要求，而無需為軌對軌輸入性能支付額外費用。它們還具有軌對軌輸出性能，可在單電源或分體式電源應用中提高動態范圍。該系列完全具有3-V和5-V電源的特點，并針對低壓運行進行了優化。TLV243x每通道只需要100μA（典型值）的電源電流，使其成為電池供電應用的理想選擇。TLV243x還比以前的軌對軌運算放大器增加了輸出驅動，可以為電信應用驅動600Ω負載。

數據手冊：*附件：TLV2434A-Q1 汽車級、四通道、10V、500kHz、低失調電壓運算放大器技術手冊.pdf

TLV243x家族的其他成員是高功率TLV244x和微功率TLV2422版本。

TLV243x具有高輸入阻抗和低噪聲，非常適合壓電換能器等高阻抗源的小信號調理。由于微功耗水平和低電壓運行，這些設備在手持監控和遙感應用中工作良好。此外，具有單電源或分體式電源的軌到軌輸出功能使該系列成為與模數轉換器（ADC）接口時的絕佳選擇。對于精密應用，TLV243xA可用，最大輸入偏移電壓為950μV。

如果設計需要單個運算放大器，請參閱TI TLV2211/21/31。這是SOT-23封裝中的軌到軌輸出運算放大器系列。它們的小尺寸和低功耗使其成為高密度電池供電設備的理想選擇。

特性
具備汽車應用資格
根據MIL-STD-883方法3015，ESD保護超過2000V；超過200V
使用機器型號（C=200pF，R=0）
輸出擺動包括兩個電源軌
擴展共模輸入電壓范圍。 . .0 V至4.5 V（最小值）
配備5-V單電源
無相位反轉
低噪音。 . .f=1 kHz時的典型值為18 nV/√Hz
低輸入偏移電壓
TA=25°C時最大950μV（TLV243xA）
低輸入偏置電流。 . .典型1 pA
供電電流極低。 . .每通道最大125μA
600-Ω輸出驅動器
包括宏觀模型

連接圖

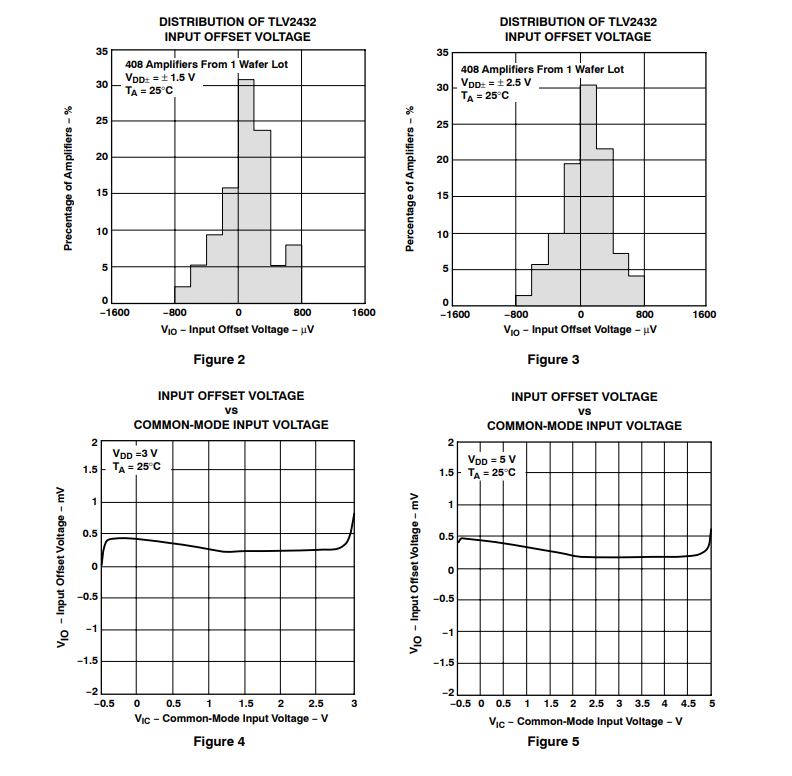

典型特性
