TPS212x 器件是雙輸入、單輸出 （DISO） 功率多路復用器 （MUX），非常適合具有多個電源的各種系統。這些設備將自動檢測、選擇和無縫轉換可用輸入。

可以自動將優先級分配給最高輸入電壓，也可以手動分配給較低電壓輸入，以支持 ORing 和 Source Selection作。優先電壓監控器用于選擇輸入源。
*附件：tps2121.pdf

理想二極管作用于在輸入源之間無縫轉換。在切換期間，控制電壓降以阻止反向電流，并在反向電流發生之前阻止反向電流，并以最小的保持電容為負載提供不間斷的電源。

電流限制在啟動和切換期間用于防止過流事件，并在正常工作期間保護器件。輸出電流限值可通過單個外部電阻器進行調整。

TPS212x 器件提供 WCSP 和小型 VQFN-HR 封裝選項，其特點是在 –40°C 至 125°C 的溫度范圍內工作。

特性

• 寬工作范圍：2.8 V 至 22 V
  • 絕對最大輸入電壓為 24 V
• 低 RON 電阻：
  • TPS2120：62 mΩ（典型值）
  • TPS2121：56 mΩ（典型值）
• 可調過壓監控器 （OVx）：
  • 精度 < ±5%
• 可調優先級監控器 （PR1）：
  • 精度 < ±5%
• TPS2121 支持外部電壓基準 （CP2），精度為 <1%
• 輸出電流限制 （ILM）：
  • TPS2120：1 A – 3 A
  • TPS2121：1 A – 4.5 A
• 通道狀態指示 （ST）
• 可調輸入建立時間 （SS）
• 可調輸出軟啟動時間 （SS）
• TPS2121 快速輸出切換 （t 西 南部 ）：5 μs（典型值）
• 來自使能輸入的低 Iq：200 μA（典型值）
• 禁用輸入的低 Iq：10 μA（典型值）
• 手動輸入源選擇 （OVx）
• 過溫保護 （OTP）

參數

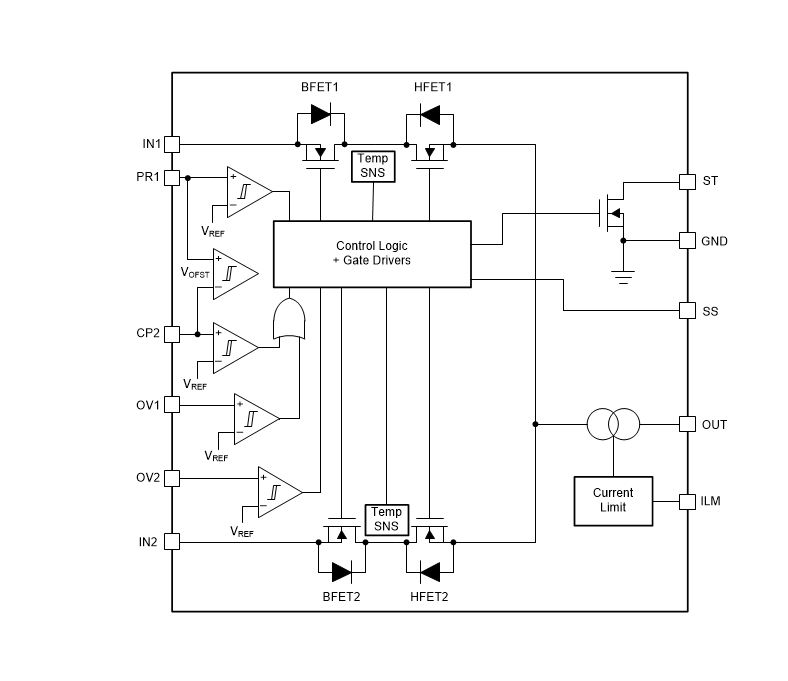

方框圖

1. 產品概述

• ?名稱?：TPS2121
• ?類型?：2.8V至22V優先級電源多路復用器（Power MUX）
• ?應用?：備份和待機電源、輸入源選擇、多電池管理、EPOS和條碼掃描器、建筑自動化和監控、跟蹤和遙測

2. 主要特性

• ?寬工作范圍?：2.8V至22V，絕對最大輸入電壓24V
• ?低RON電阻?：典型值56mΩ
• ? 可調過壓監視器（OVx） ?：準確度<±5%
• ? 可調優先級監視器（PR1） ?：準確度<±5%
• ? 支持外部電壓參考（CP2） ?：準確度<1%
• ? 輸出電流限制（ILM） ?：1A至4.5A
• ? 通道狀態指示（ST） ?
• ? 可調輸入穩定時間（SS） ?
• ? 可調輸出軟啟動時間（SS） ?
• ? 快速輸出切換（tSW） ?：典型值5μs
• ?低Iq?：?jiǎn)⒂幂斎霑r(shí)200μA（典型值），禁用輸入時10μA（典型值）
• ? 手動輸入源選擇（OVx） ?
• ? 過溫保護（OTP） ?

3. 功能描述

• ?雙輸入單輸出（DISO）電源多路復用器?：自動檢測、選擇和無縫切換輸入源
• ?優先級電壓監視器?：用于選擇輸入源，可自動賦予最高輸入電壓優先級或手動分配給較低電壓輸入
• ?理想二極管操作?：在輸入源之間無縫切換，控制電壓降，防止反向電流，為負載提供不間斷電源
• ?電流限制?：?jiǎn)?dòng)和切換期間保護過流事件，并在正常操作期間保護設備

4. 電氣特性

• ?工作電壓范圍?：2.8V至22V
• ?靜態電流?：輸入端（INx）供電時300μA至400μA，不供電時0μA至25μA
• ?泄漏電流?：|VINx - VOUT| ≤ 5V時-11μA至-80μA，|VINx - VOUT| ≤ 22V時-11μA至-500μA
• ?輸出切換時間?：tSW = 100μs（典型值，非快速切換模式），tFSW = 5μs（快速切換模式）
• ?ON狀態電阻?：典型值56mΩ至100mΩ（根據溫度和輸入電壓變化）
• ?輸出電流限制?：可通過外部電阻調整，范圍1.5A至5.8A

5. 應用信息

• ?自動切換?：支持根據優先級自動切換輸入源，確保不間斷電源供應
• ?手動切換?：通過外部GPIO信號手動選擇輸入源
• ?快速切換?：在需要最小化輸出電壓降的應用中，使用快速切換模式
• ?反向極性保護?：通過連接二極管防止反向電流損壞設備
• ?熱插拔?：支持熱插拔操作，通過外部TVS二極管保護設備免受電壓瞬變影響

6. 布局指南

• ?輸入和輸出平面?：使用短而寬的跡線
• ?高電流應用?：在輸入和輸出引腳下放置過孔，避免電流密度和熱阻瓶頸
• ?旁路電容?：在IN1、IN2和OUT引腳旁放置低ESR陶瓷電容，盡可能靠近設備

7. 文檔與支持

• ?相關鏈接?：提供技術文檔、支持資源、工具和軟件的快速訪問鏈接
• ?更新通知?：可通過TI網站訂閱文檔更新
• ?支持論壇?：TI E2E?支持論壇提供快速、經驗證的設計幫助

8. 封裝信息

• ?封裝類型?：VQFN-HR（12引腳），尺寸2.0mm x 2.5mm
• ?工作溫度范圍?：-40°C至125°C

9. 注意事項

• ?靜電放電（ESD）防護?：處理時需采取適當?shù)腅SD防護措施
• ?熱管理?：高結溫會影響設備可靠性，設計中需考慮散熱
• ?故障處理?：設備具有過流保護、過壓保護、過溫保護等功能，故障時會自動關閉或重啟以保護系統
