概述
ADL5309 包含雙單片對數跨阻放大器，針對測量光纖系統中的低頻和寬動態范圍光信號功率進行了優化。

該器件產生高精度、溫度補償輸出電壓，該輸出電壓與 INP1 和 INP2 引腳的輸入電流與內部產生的參考電流之比的對數成比例。對數斜率和截距均分別準確調整為 200 mV/dec 和 10 pA 的標稱值。低阻抗 OUT1 和 OUT2 對數輸出能夠驅動各種模數轉換器 (ADC) 和其他電路。

OUT1 和 OUT2 輸出的數字表示可通過 IC 間總線 (I2C) 接口獲得。通過 I2C 接口控制的 14 位逐次逼近寄存器 (SAR) ADC 與內置數字溫度傳感器一起對 OUT1 和 OUT2 通道輸出進行采樣。

通過 PDB1 和 PDB2 接口支持自適應光電二極管偏置。在低二極管電流時，光電二極管反向偏壓保持較小，以最大限度地減少暗電流。在較高的輸入電流下，偏置電壓與電流成線性比例，以避免由于光電二極管飽和而導致的非線性。起始偏置水平和較高電流下的比例因子均可通過 I^2^C 配置。

ADL5309 的額定工作溫度范圍為 ?40°C 至 +105°C，采用小型 2.040 mm × 1.640 mm、20 引腳晶圓級芯片級封裝（WLCSP）封裝。
數據表：*附件：ADL5309雙通道，188 dB范圍，10pA至25mA，對數轉換器技術手冊.pdf

應用

• 自動測試設備
• 光功率監控
• 機器自動化
• 光模塊

特性

• 188 dB 電動態范圍和 94 dB 光動態范圍
• 雙通道電流輸入，用于直接光增益測量
• 準確調整對數響應：
  • 200 mV/decade 對數斜率
  • 對數一致性誤差 ±0.4 dB（溫度范圍內）
  • 在 70°C 時調整偏移以減少暗電流
• 集成式 LDO：60 Hz 和 100 pA 輸入電流時 PSRR 為 26 dB（VCC = 3.0 V）
• I^2^C可調：
  • 光電二極管偏置電壓
  • 低輸入電流下噪聲與響應時間之間的權衡
• 集成式 14 位 ADC
• 需要非常少的外部元件
• 2.040 mm × 1.640 mm，20引腳WLCSP

框圖

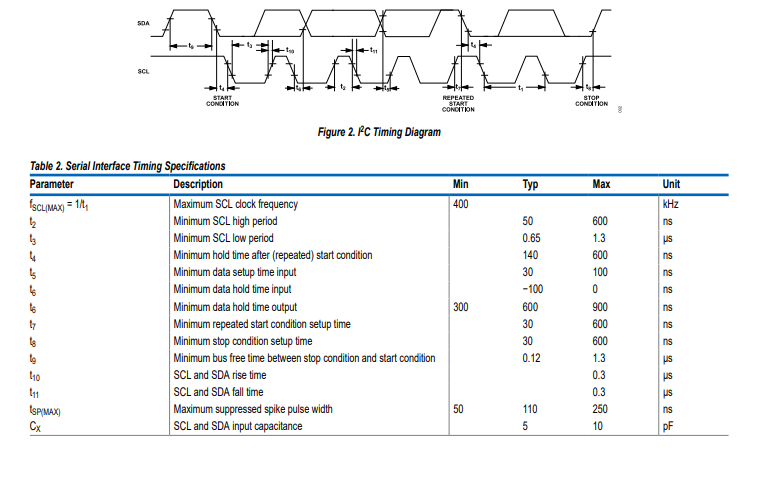

串行接口時序規格

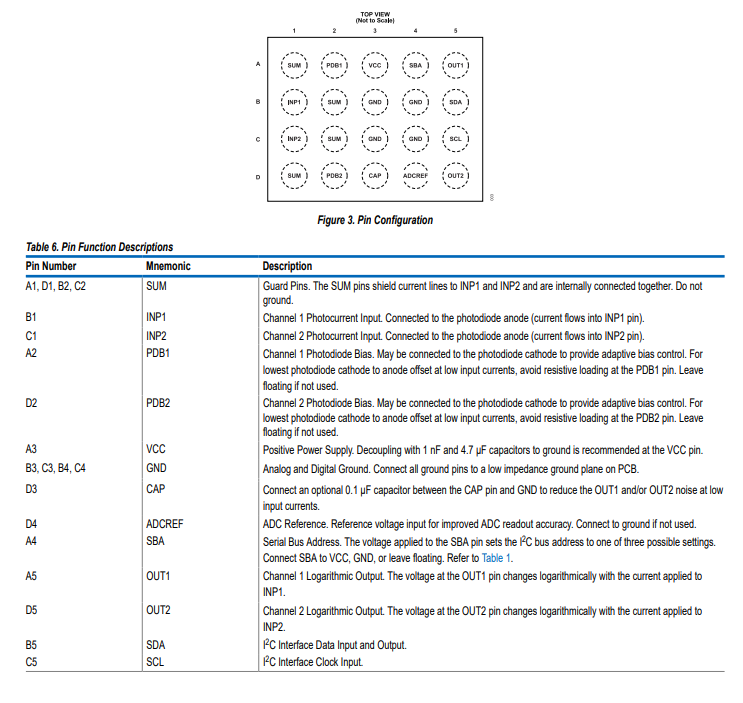

引腳配置描述

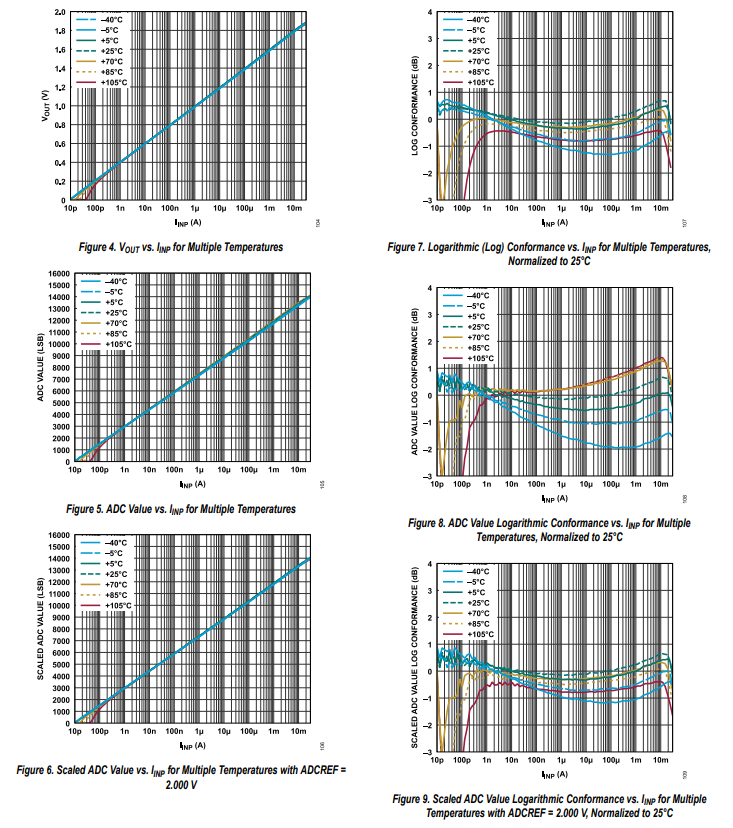

典型性能特征

應用信息

INP1和INP2接口

來自光電二極管陽極的光電流輸入流入INP引腳。最大工作輸入電流為25 mA。

OUT1和OUT2接口

對數型VOUT與施加到INP的電流呈對數變化。在100 pA至25 nA的電流范圍內，標稱斜率為200 mV/十倍頻程，該斜率會隨溫度變化。

PDB1和PDB2接口

PDB接口引腳如圖45所示。該引腳的作用是在光學系統中設置光電二極管的偏置點。光電二極管的偏置會影響輸出電流動態范圍，以dB（分貝）為單位的光學輸入功率動態范圍可能較高。在低輸入功率下，輸入電流可能較小（在pA級別），因此需要較高的跨阻來將電壓降保持在盡可能小的水平。在高輸入功率下，光電二極管電流可能達到（高達10 nA）。這種光電流會對內部串聯電阻產生壓降，從而導致測量電壓下降，影響光學輸出。

為解決暗電流問題，ADL5309提供了一個光電二極管偏置，在低輸入電流時將陰極 - 陽極電壓保持為零，從而減少任何暗電流。對于更高的電流操作，光電二極管需要一個負電壓偏置。PDBx引腳可以通過專用引腳直接偏置，輸入電流可以通過PDBG寄存器禁用。RT可以通過調整PDBG_FX位或設置PDBG = 0來禁用。通過VCC為光電二極管供電時，其電壓受VCC限制。
SUM接口

節點之間的大電壓差可能會導致顯著的泄漏電流，即使由于節點之間的阻抗較高，泄漏電流通常也不可忽視。概念上的防護是將高阻抗導體與另一個導體（接地）驅動到相同的電壓電位。通過在高阻抗導體和防護之間不存在電位差，就不會有電流流過。

減少來自外部源的電流檢測電路中的泄漏需要在電壓感測輸入周圍使用典型的高阻抗運算放大器進行防護。泄漏可能是一個重要問題，特別是在低電流測量時。例如，將INP與SUM設置為1.6 V的電位會產生1.6 nA的偏移。

ADL5309使用SUM節點作為防護引腳來屏蔽輸入電流線路INP。SUM節點有一個內部500 Ω電阻連接到1.6 V電壓基準緩沖器。

ADCREF接口

使用內部ADC測量輸入電流的精度可通過圖5和圖6所示的方式提高。參考電壓基準VREF可以是ADCREF引腳。該參考電壓可以通過ADC寄存器進行調整。ADC的滿量程范圍（FSR）由VFSR = VREF × 0.8確定，VREF = MUX_SEL（0/1）× ADCREF。通過設置ADCR 寄存器，可由以下公式計算V REF ：
