概述
ADL5303是一款單芯片對數檢波器，針對光纖系統中的低頻信號功率測量進行了優化，并提供多樣、易用的極寬動態范圍。利用專有設計和精密激光調整，該器件還可實現寬測量范圍和高精度特性。它采用VPS 5 V正電源供電。使用低電源電壓時，可以更改對數斜率，以適應可用范圍。低靜態電流和芯片禁用特性則有利于電池供電應用。
數據表：*附件：ADL5303 160 dB范圍、100pA至10 mA、低成本對數轉換器技術手冊.pdf

輸入電流 IPD流經比例優化NPN晶體管的集電極，于低失調JFET放大器附近連入反饋路徑。電流求和輸入節點可在獨立于電流的恒定電壓下工作，默認電壓值為0.5 V，并且可在寬范圍內對該電壓進行調節。提供自適應偏置方案，能夠在極低的光輸入水平下降低光電二極管的暗電流。 IPD = 100 pA時，VPDB引腳對光電二極管施加約0.1 V的反向偏置電壓；當 IPD = 10 mA時，反向偏置線性上升到2.0 V，以便改善高功率水平下的響應時間。VSUM保護引腳位于INPT輸入引腳的側面，在求和節點處跟蹤電壓變化。將器件的裸露焊盤連接至VSUM引腳可提供一個持續的保護，較大程度減少進入INPT引腳的漏電流。

VLOG輸出端對數斜率的默認值可通過內部5 kΩ電阻設置。外部分流電阻可降低對數斜率；緩沖器和一對外部反饋電阻可升高對數斜率。VLOG引腳端的額外電容可用作簡易的低通濾波器。中間電壓VLOG通過輸出級緩沖，其擺幅可以達到接地和正電源VPS的大約100 mV以內，并提供±20 mA的峰值電流驅動能力。同時提供板載2 V基準電壓源，以便對截點進行重新定位。跨導線性對數放大器的增量帶寬由于輸入電流變小而降低。IPD =1 nA時，ADL5303的帶寬約為2 kHz，它隨著IPD增大而提高，最大值為10 MHz。

特性

• 針對光纖光電二極管接口進行了優化
• 8級整10倍范圍
• 法則一致性：
  0.1 dB，1 nA至1 mA
• 單電源供電：
  3.0 V至5.5 V
• 全面溫度穩定性
• 精密激光調整
• 對數斜率：10 mV/dB（VLOG引腳）
• 基本對數截距：100 pA
• 可輕松調整斜率和截距
• 輸出帶寬：10 MHz
  壓擺率：15 V/μs
• 小型16引腳LFCSP封裝
• 低功耗：靜態電流約為4.5 mA（使能狀態下）

應用

• 高精度光功率測量
• 寬范圍基帶對數壓縮
• 針對APC環路的多功能檢波器

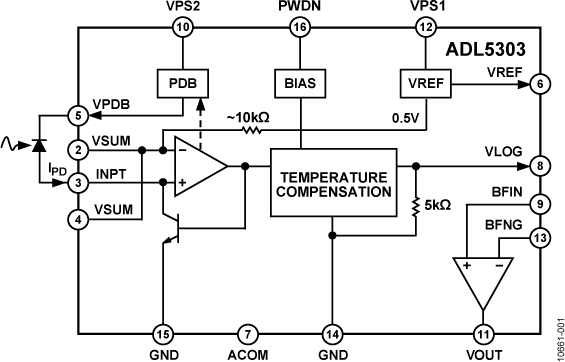

框圖

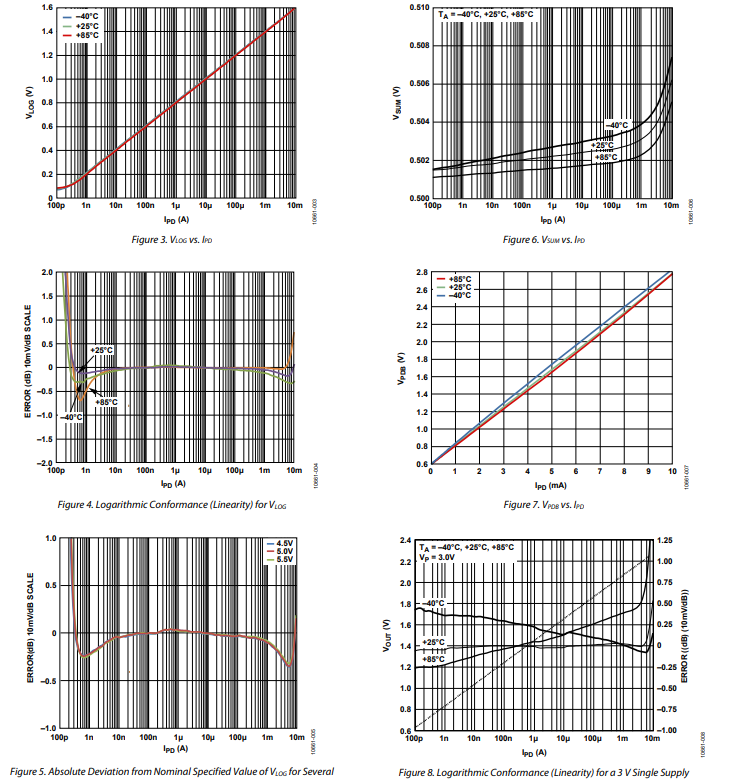

典型性能特征

應用信息

當向VSUM施加一個小的失調調零電壓時，可精確測量較小的輸入電壓。能夠精確測量的最小電壓受限于ADL5303輸入失調電壓的漂移。規格說明書給出了在整個溫度和電源電壓范圍內的最大漂移值。在有限溫度范圍內且采用穩壓電源供電時，失調漂移較低；在這種情況下，可對低至5 mV的輸入進行處理。

重新定標

在某些情況下，使用更大的截距值可能會有所幫助。在本示例中，它必須從默認的100 pA移動到四個數量級，移至1 mA。如先前所述，使用電壓輸入時，這對應于改變截距(V_Z)，此處(V_Z)為1 V，(R_S)為1 MΩ 。為充分利用更大的輸出擺幅，增益設置為2。緩沖器具有增加的4.53倍增益，從而得到900 mV/十倍頻程的定標，并且滿量程輸出為重新定標后的一個數量級。

反轉斜率

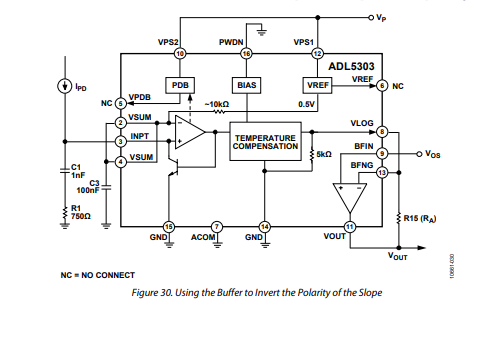

該緩沖器本質上是一個未固定用途的運算放大器，可用于多種方式來支持ADL5303的各種應用。在信號鏈中可將其完全斷開。圖30展示了其作為反相放大器的用法；這會改變斜率的極性。通過將(V_{REF})的一部分施加到BFIN引腳，可改變輸出的極性。完整的設計需實際應用，但仍有一些情況未明確，簡要說明如下。

例如，如果需要 -30 mV/dB的斜率，則需要3倍的增益。因?yàn)閂LOG的輸出電阻為5 kΩ，所以(R_S)必須為15 kΩ 。向BFIN引腳施加正偏置電壓(V_{OS})，如圖30所示。所得輸出電壓可表示為：

當增益設置為13（(R_S = 5 kOmega)）時，2 V的(V_{REF})可直接連接到BFIN，此時輸出響應的起始點為4 V。然而，由于此時斜率僅為 -0.2 V/十倍頻程，滿量程范圍（最大值）僅下降1.6 V。顯然，更高的斜率（或增益）是可取的；在這種情況下，設置(V_{OS})為較小的值以避免輸出在低電流范圍飽和。若(V_{OS} = 1.2 V)且(G = 33)，VLOG現在起始于4.8 V，然后跨越該電壓范圍下降，斜率為 -0.6 V/十倍頻程，滿量程為8(I_{Z}) 。
