概述
ADL5306是一款低成本、微型對數轉換器，針對光纖系統中的光功率測定應用進行了優化。它采用先進的方式實施經典跨導線性（基于結）技術，可提供多樣、易用的寬動態范圍。只需采用3 V至5.5 V單電源供電；也可以選用雙電源。低靜態電流（典型值5 mA）特性適合電池供電應用。

100 nA至100 μA輸入電流IPD施加于 INPT 腳，作為一個比例優化的NPN晶體管的集電極電流，該晶體管利用精密對數關系將此電流轉換為電壓（即V BE ) 。另一個這種轉換器用來處理施加于IREF引腳的參考電流I REF 。這些輸入節點經過偏置，略高于地(0.5 V)。對于正極不需要接地的光電二極管應用，一般均可接受。同樣，在產生IREF時，也很容易處理此偏置電壓。對數前端輸出通過 VLOG引腳提供。
數據表：*附件：ADL5306 60 DB范圍(100 NA-100 μ A)低成本對數轉換器技術手冊.pdf

特性

• 針對光纖光電二極管接口進行了優化
• 30倍電流測量范圍
  法則一致性：0.1 dB（100 nA至100 μA）
• 單電源或雙電源供電：3 V至±5.5 V
• 標稱斜率：10 mV/dB（每10倍200 mV）
• 標稱截距：1 nA（由外部電阻設置）
  可選的斜率和截距調整功能
• 完全對數比功能
• 出色的溫度穩定性
• 對于給定電流水平，響應時間極短
• 16引腳小型芯片級封裝(LFCSP 3 mm × 3 mm)
• 低功耗：靜態電流約為5 mA

框圖

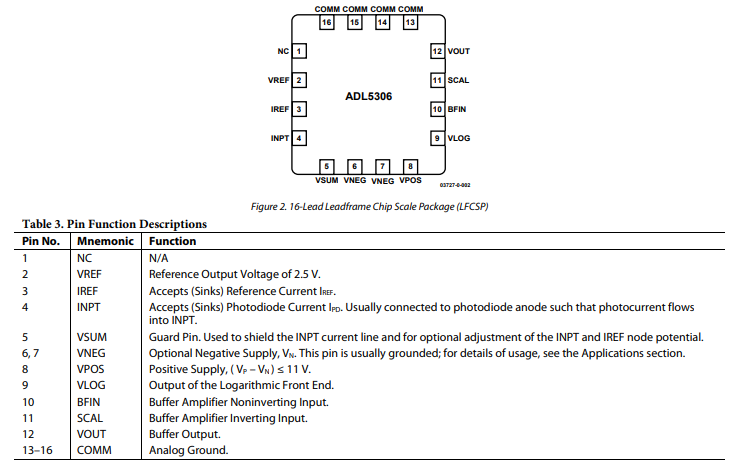

引腳配置描述

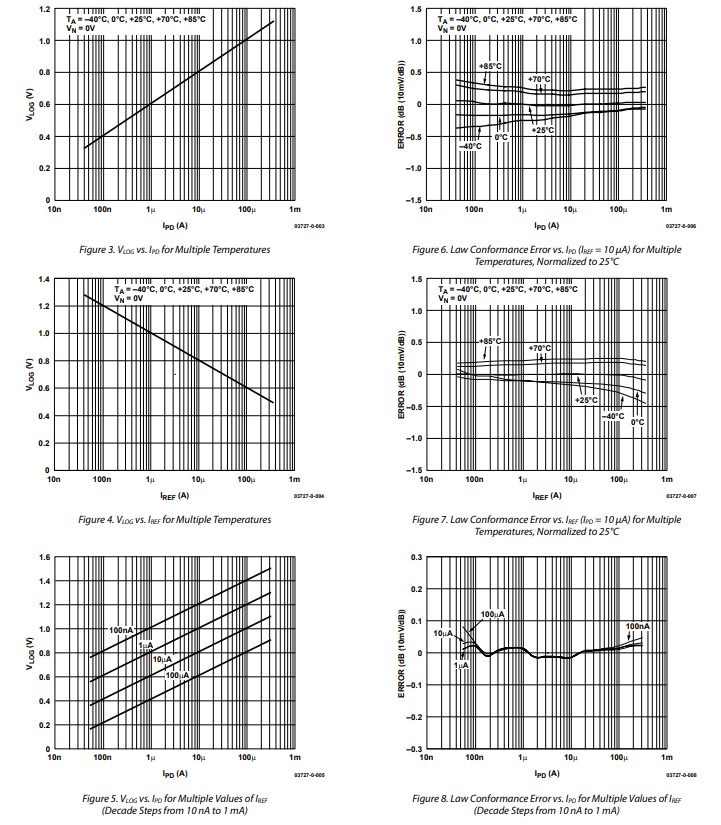

典型性能特征

ADL5306在光監控系統及類似場景中的應用

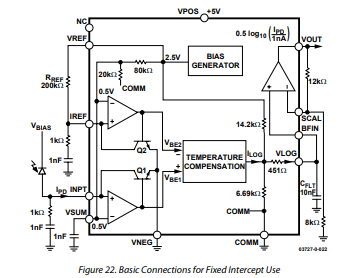

ADL5306易于在光監控系統以及需要將寬范圍電流轉換為其對數等效值（以分貝表示）的類似場景中使用。圖22展示了基本連接方式，其中包括各種非必要組件，后續將對其進行解釋。

VREF和INPT之間2V的電壓差，結合200 kΩ的外部電阻R AES ，可提供200 μA的參考電流。內部參考電流將VLOG處的電壓提高0.8 V，實際上將截距電流(I_{INT})降低了10倍，至1 nA。在估算RAES的穩定性時，必須考慮任何溫度變化。當使用極低的(I_{REF})值時，總體噪聲會增加。在固定截距應用中，使用較大的參考電流并無太多益處，因為在單電源工作時，動態范圍的低端會受到壓縮。此處顯示的電容為5 V。建議在VSUM和地之間使用一個電容，以盡量減少該節點的噪聲，并提供干凈的參考電流。

由于VLOG處的基本定標為0.2 V/十倍頻程，緩沖器輸出端4 V的擺幅對應20個數量級，因此將斜率提高到軌到軌電壓范圍會很有用。出于說明目的，圖22中的電路提供了0.5 V/十倍頻程（25 mV/dB）的總體斜率。因此，使用(I_{REF} = 100 μA)時，(V_{LOG})在(I_{PD} = 100 nA)時從0.2 V運行到(I_{PD} = 100 μA)時的0.8 V。緩沖器輸出從0.5 V運行到2.0 V，對應的電學動態范圍為60 dB（30 dB光功率）。

VLOG到地的可選電容與455 kΩ電阻構成單極點低通濾波器，結合圖22中C1的10.5 fF，3 dB轉角頻率為3.2 kHz。這種濾波有助于減少輸出噪聲，特別是當(I_{PD})較小時。多個濾波器在降低總噪聲方面更有效。例如，可參考AD8304數據手冊。

該網絡的動態響應受兩個輸入（INPT、IREF）到地的外部網絡影響。這是為了在整個電流范圍內穩定輸入系統。帶寬會隨著輸入范圍的變化而改變，從而實現寬范圍的極點頻率。RC網絡為輸入系統增加了一個零點，以確保整個輸入范圍的穩定性。圖22中所示的網絡值通常就足夠了，但當光電二極管的電容較高時，可能需要進行一些實驗調整。

盡管兩個電流輸入類似，但在極端電流（<100 nA）和溫度（<0°C）條件下操作參考輸入時仍需小心。通過將RC網絡修改為4.7 nF和2 kΩ，可在10 nA時實現 -40°C到4.7 nA的工作范圍。通過檢查代表性電流水平下(I_{PD})的瞬態響應，可以調整電容值，以提供快速上升和下降時間以及可接受的振鈴。為微調網絡零點，應調整電阻值。

使用負電源

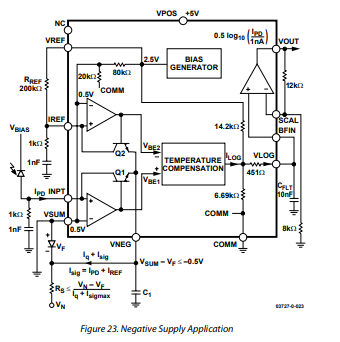

ADL5306的大多數應用只需3.0 V至5.5 V的單電源。然而，為了提供更大的靈活性，也可采用雙電源，如圖23所示。
