使用“整體鏡像”功能可以實現快速、批量、多元素的鏡像操作，此功能可以將整個模塊電路快速鏡像，包括電路中的走線、銅皮、字符等，有便捷方便的操作方式，例如下文演示。

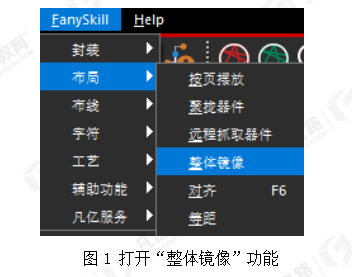

1、在菜單欄中點擊“FanySkill-布局-整體鏡像”選項，如圖1所示，快捷調用指令“mir”。

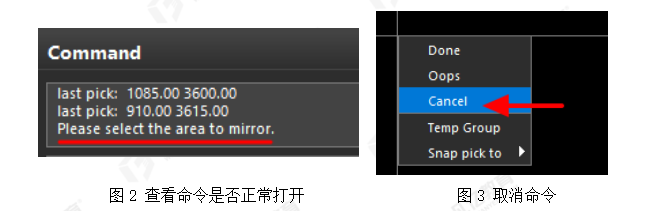

2、查看“Command”欄顯示“Please select the area to mirror.”，表示已經正常打開該命令，如圖2所示，單擊鼠標右鍵點擊“Cancel”選項取消命令，如圖3所示。

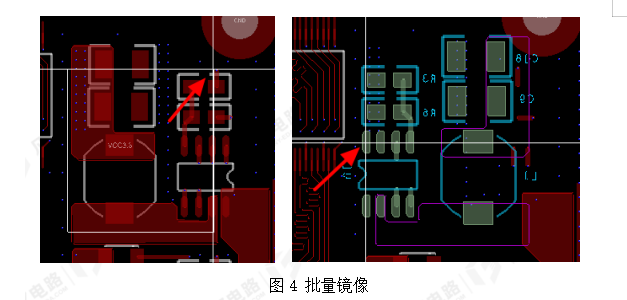

3、“整體鏡像”命令打開后，按住鼠標左鍵拖動，可框選器件等元素，即可將其抓取到光標上并鏡像到底層，如圖4所示。

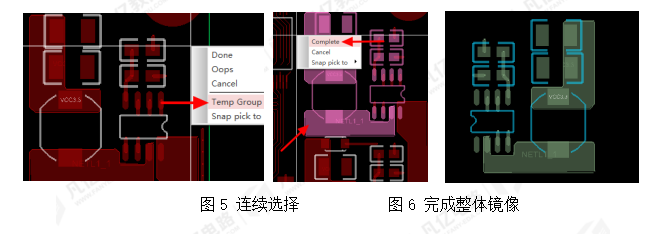

4、還可以點擊鼠標右鍵選擇“Temp Group”選項，進行連續選擇，可連續點擊多個元素進行選中，再次點擊鼠標右鍵選擇“Complete”選項，結束連續選擇并將選中的元素抓取到光標上鏡像，如圖5所示，鏡像完成點擊鼠標左鍵放置到需要位置即可;如圖6所示。
