TPS25985x 是一款采用小型封裝的集成式大電流電路保護和電源管理解決方案。該器件使用極少的外部元件即可提供多種保護模式，是針對過載、短路和過大浪涌電流的可靠防御。
*附件：tps25985.pdf

具有特殊浪涌電流要求的應用可以使用單個外部電容器設置輸出轉換速率。輸出電流限制水平可由用戶根據系統需要設置。用戶可調的過流消隱定時器允許系統支持負載電流中的瞬態峰值，而不會使 eFuse 跳閘。

多個 TPS25985x 器件可以并聯連接，以增加高功率系統的總電流容量。所有器件都會主動同步其工作狀態，并在啟動和穩態期間共享電流，以避免對某些器件施加過大的壓力，從而導致并聯鏈過早或部分關閉。

集成的快速準確感應模擬負載電流監控器有助于預測性維護和先進的動態平臺電源管理技術，如 Intel PSYS 和 PROCHOT#，以最大限度地提高系統吞吐量和電源利用率。

這些器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性

• 輸入工作電壓范圍：4.5 V 至 16 V
  • 20V 絕對最大值
  • 在輸出端可承受高達 –1 V 的負電壓
• 具有低導通電阻的集成 FET：0.59 mΩ（典型值）
• 額定電流為 60A RMS 和 80A 峰值電流
• 支持并聯多個 eFuse 以支持更高的電流
  • 在啟動和穩態期間進行有源器件狀態同步和負載共享，以實現無限的可擴展性
• 強大的過流保護
  • 可調過流閾值 （I OCP ）：10 A 至 60 A，精度為 ±6%（最大值）
  • 穩態運行期間的斷路器響應，具有可調節瞬態消隱定時器 （ITIMER），可支持高達 2 × I 的峰值電流OCP
  • 啟動期間可調節的有源電流限制 （I 林 )
• 強大的短路保護
  • 快速跳閘響應 （< 200 ns） 以輸出短路事件
  • 可調 （2 × I OCP ） 和固定閾值
  • 不受電源線瞬變的影響 — 不會發生令人討厭的跳閘
• 精確的模擬負載電流監控
  • ±1.4% 準確率

  • 500kHz 帶寬

• 快速過壓保護（固定 16.6V 閾值）
• 用于浪涌電流保護的可調輸出轉換速率控制 （dVdt）
• 具有高電平有效使能輸入，具有可調欠壓鎖定 （UVLO）
• 過熱保護 （OTP） 以確保 FET SOA
  • 保證 FET SOA： 12 W√s
• 集成 FET 健康監測和報告
• 模擬芯片溫度監控器輸出 （TEMP）
• 專用故障指示引腳 （FLT)
• 電源正常指示引腳 （PG）
• 未提交的通用快速比較器
• 小尺寸：QFN 4.5mm × 5mm、0.6mm 間距
  • 電源和 GND 引腳之間的間隙為 29 mil
• 100% 不含鉛

參數

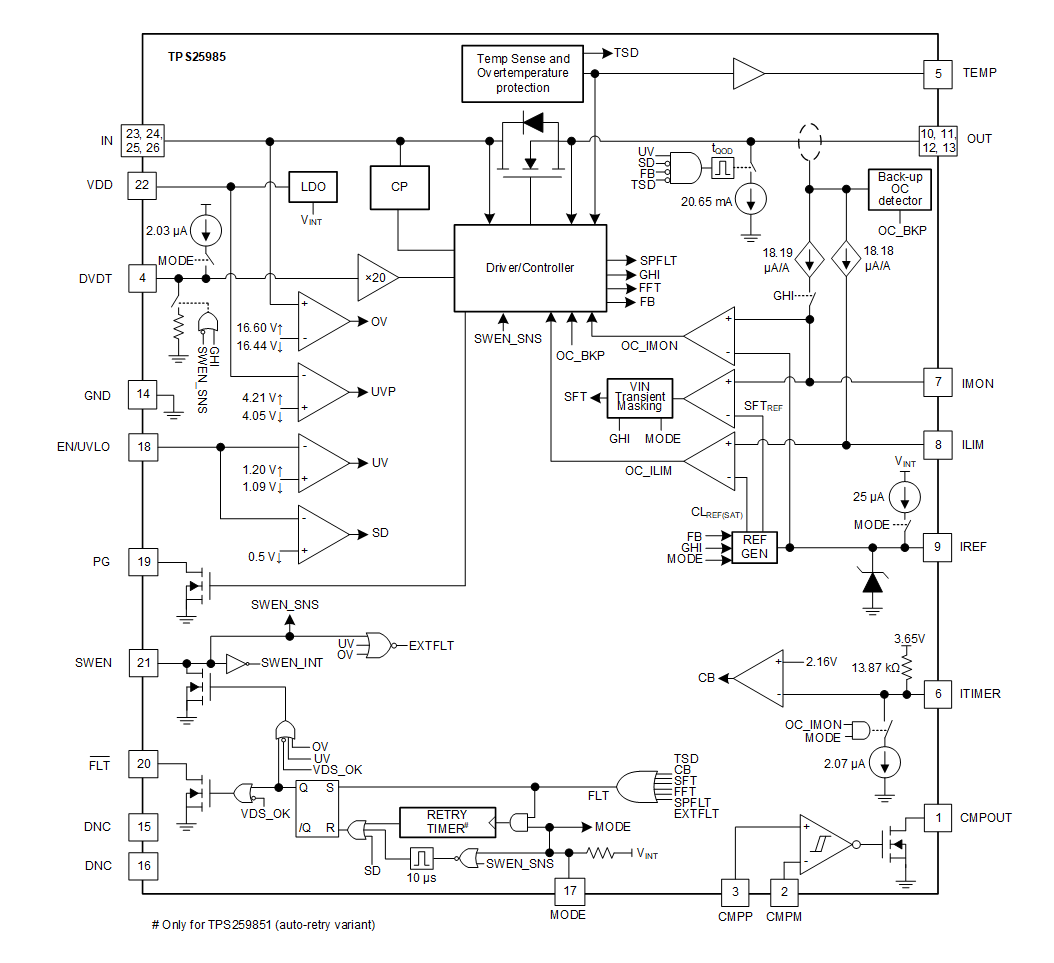

方框圖

概述

TPS25985x 是一款集成的高電流電路保護及電源管理解決方案，提供精確且快速的電流監測功能。該設備適用于輸入電壓范圍在4.5V至16V的應用，支持高達80A的峰值電流，并具有堆疊能力以實現更高的電流支持。

主要特性

• ?輸入電壓范圍?：4.5V至16V，絕對最大值為20V。
• ?電流支持?：額定60A RMS電流，峰值電流高達80A。
• ?保護功能?：
  • 過流保護：可調過流閾值（I_OCP），精度±6%。
  • 短路保護：快速響應（<200ns），可調或固定閾值。
  • 過壓保護：固定16.6V閾值。
  • 過溫保護（OTP）：確保FET安全工作區（SOA）。
• ?電流監測?：±1.4%精度，>500kHz帶寬。
• ?堆疊能力?：支持多個設備并聯，實現電流共享和故障同步。
• ?小型封裝?：QFN 4.5mm × 5mm，0.6mm引腳間距。

應用

• 輸入熱插拔和熱插拔。
• 服務器和高性能計算。
• 網絡接口卡。
• 圖形和硬件加速器卡。
• 數據中心交換機和路由器。
• 風扇托盤。

功能描述

• ?過流保護?：通過調整IMON引腳電阻設置過流保護閾值，利用內部比較器監測負載電流。
• ?短路保護?：具有快速響應功能，防止輸出短路時損壞設備。
• ?過壓保護?：監測輸入電壓，超過閾值時關閉輸出。
• ?過溫保護?：內部熱關斷機制，保護FET免受過熱損壞。
• ?電流監測?：提供精確的模擬電流輸出，用于監控負載電流。
• ?并聯操作?：多個設備可通過SWEN引腳同步操作，實現電流共享和故障同步。

引腳功能與配置

• ?IN/OUT?：電源輸入和輸出引腳。
• ?IMON?：電流監測引腳，連接電阻至地設置過流保護閾值。
• ?ILIM?：啟動電流限制引腳，連接電阻至地設置啟動電流限制閾值。
• ?IREF?：參考電壓引腳，用于設置過流保護閾值。
• ?ITIMER?：過流空白時間引腳，連接電容至地設置過流空白時間。
• ?DVDT?：輸出上升斜率控制引腳，連接電容至地限制啟動時的涌流。
• ?EN/UVLO?：使能/欠壓鎖定引腳，用于控制設備開關。
• ?SWEN?：電源開關使能引腳，用于并聯設備同步。
• ?PG?：電源良好指示引腳，輸出高電平表示設備正常工作。
• ?FLT?：故障指示引腳，輸出低電平表示設備故障。

電氣特性

• ?導通電阻?：典型值為0.59mΩ（在V_IN = 5V時）。
• ?靜態電流?：典型值為8.3μA（V_OUT開路時）。
• ?過流保護閾值?：可通過IMON引腳電阻調整，范圍從11.35A至61.96A。
• ?短路保護閾值?：可調或固定，最大可達290A（在次級模式下）。
• ?過壓保護閾值?：固定為16.6V。
• ?熱關斷閾值?：150°C（上升），137.5°C（下降）。

應用與實現

• ?典型應用?：數據中心服務器的12V、3.6kW電源路徑保護。
• ?設計步驟?：包括選擇適當?shù)碾娮韬碗娙葜?，以設置過流保護、啟動電流限制和輸出上升斜率等參數。
• ?并聯連接?：通過SWEN引腳同步多個設備，實現電流共享和故障同步，避免電流不均衡導致的設備過熱或損壞。

布局與推薦

• ?布局指南?：建議將輸入和輸出電容放置在靠近設備的位置，以最小化寄生電感的影響。
• ?推薦?：使用寬跡線連接IN、OUT和GND引腳，以減小寄生電阻。

文檔與支持

• ?相關文檔?：包括數據手冊、設計計算器和評估板信息。
• ?社區資源?：通過TI E2E支持論壇獲取詳細的設計幫助和解答。

封裝與訂購信息

• ?封裝類型?：QFN 26引腳，4.5mm × 5mm，0.6mm引腳間距。
• ?訂購信息?：提供多種封裝和溫度等級選項，滿足不同的應用需求。
