TPS25948xx 系列電子保險絲是一款采用小型封裝的高度集成的電路保護和電源管理解決方案。這些器件提供多種保護模式，使用很少的外部元件，是抵御過載、短路、電壓浪涌和過大浪涌電流的可靠防御。通過集成的背靠背 FET，從輸出到輸入的反向電流始終被阻止，使這些器件非常適合功率多路復用器和 ORing 應用，以及在輸入電源發生故障時需要負載側能量滯留存儲的系統。這些器件使用基于線性 ORing 的方案來確保幾乎為零的 DC 反向電流，并以最小的正向壓降和功率耗散模擬理想二極管行為。這些器件還提供外部引腳控制選項，以禁用反向電流阻塞，并允許在穩態下雙向供電。
*附件：tps25948.pdf

輸出轉換速率和浪涌電流可使用單個外部電容器進行調節。如果輸入超過可調過壓閾值，則通過切斷輸出來保護負載免受輸入過壓情況的影響。這些器件通過主動限制電流來響應輸出過載。輸出電流限制閾值以及瞬態過流消隱定時器可由用戶調節。電流限制控制引腳還用作模擬負載電流監視器。

這些器件采用 2.4mm × 1.7mm、12 球功率晶圓級封裝 （PowerWCSP），可提高熱性能并減少系統占用空間。

這些器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性

• 寬工作輸入電壓范圍：3.5V 至 23V
  • 28V 絕對最大值
  • 可由 IN 或 OUT 供電
• 具有低導通電阻的集成背對背 FET：RON = 12.2mΩ（典型值）
• 具有真正反向電流阻斷 （RCB） 的理想二極管作
  • 外部引腳控制 （RCBCTRL） 可禁用 RCB 并允許在穩態下雙向供電，以支持 USB OTG 或 DRP作
• 快速過壓保護
  • 可調過壓鎖定 （OVLO），響應時間為 1μs （典型值）
• 帶負載電流監控輸出 （ILM） 的過流保護
  • 有源電流限制響應
  • 可調閾值 （ILIM） 1A–9A
    • ±10% 精度（最大值）（ILIM > 3A
  • 可調瞬態消隱定時器 （ITIMER），以允許峰值電流> ILIM
  • 輸出負載電流監控精度：±6% （典型值） （IOUT ≥ 3A）
• 用于短路保護的快速跳閘響應
  • < 1μs （典型值） 響應時間
  • 可調和固定閾值
• 具有高電平有效使能輸入，具有可調欠壓鎖定閾值 （UVLO）
• 可調輸出轉換速率控制 （dVdt）
• 過熱保護
• 數字輸出：電源正常 （SPLYGD/SPLYGD） 和故障指示 （FLT）
• UL 2367 認證（計劃）
• IEC 62368-1 CB 認證（計劃）
• IEC 61000-4-5：28V 輸入
• 小尺寸：PowerWCSP 2.4mm × 1.7mm，0.5mm 間距

參數

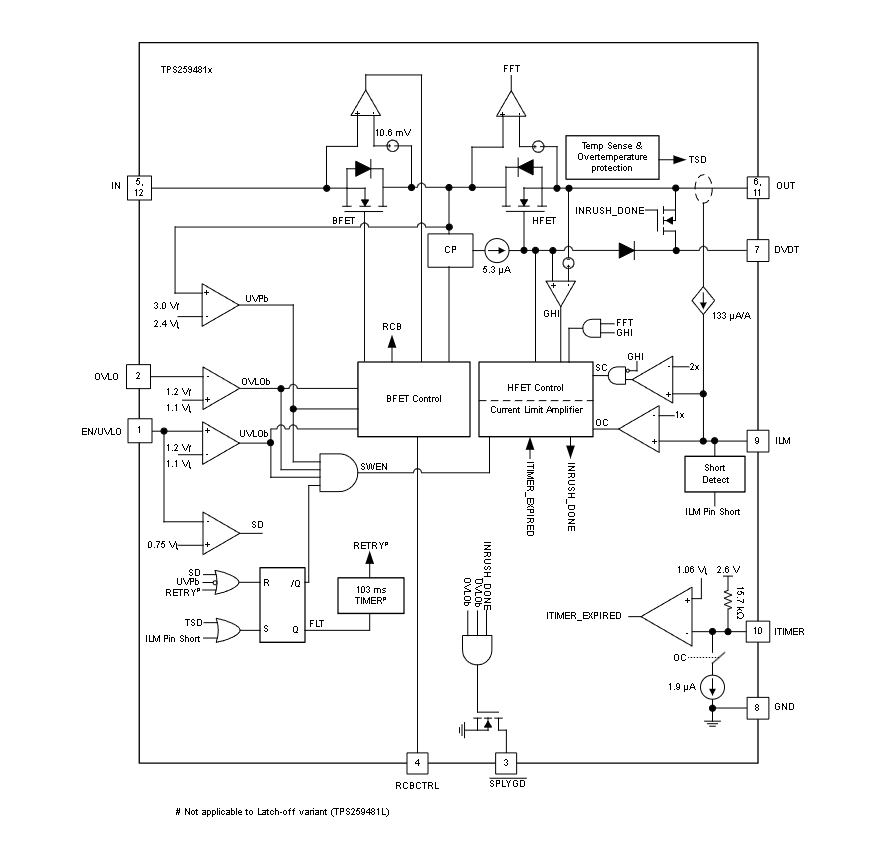

方框圖

1. 產品概述

TPS25948是一款高度集成的eFuse電路保護和管理解決方案，適用于3.5V至23V的寬輸入電壓范圍。它提供了多種保護功能，包括過壓保護、過流保護、短路保護、反向電流阻擋等，適用于適配器、充電器輸入保護、USB PD保護、服務器主板、企業存儲以及電源MUXing和ORing等應用。

2. 關鍵特性

• ?寬輸入電壓范圍?：3.5V至23V，絕對最大值為28V。
• ?集成反向電流阻擋FETs?：具有低導通電阻（RON = 12.2mΩ），理想二極管操作，真正的反向電流阻擋（RCB）。
• ?快速過壓保護?：可調過壓鎖定（OVLO），響應時間為1μs。
• ?過流保護?：具有負載電流監控輸出（ILM），可調過流閾值（ILIM），±10%的準確度（ILIM > 3A）。
• ?短路保護?：快速跳脫響應，時間小于1μs。
• ?熱保護?：過溫保護，自動重試或鎖存關閉模式。
• ?數字輸出?：供電正常（SPLYGD/SPLYGD）和故障指示（FLT）。
• ?小封裝?：PowerWCSP 2.4mm × 1.7mm，0.5mm引腳間距。

3. 功能描述

• ?反向電流阻擋?：集成反向電流阻擋FET（BFET），確保在所有條件下阻止從輸出到輸入的反向電流流動。
• ?過壓和欠壓保護?：通過OVLO和UVLO引腳實現可調過壓和欠壓保護，保護系統免受電壓異常的影響。
• ?過流保護?：提供可調過流閾值和瞬態空白時間，允許系統通過短暫的電流峰值而不會觸發eFuse。
• ?短路保護?：在短路事件期間提供快速跳脫響應，以保護系統免受嚴重過流損害。
• ?熱管理?：內置熱傳感器，當結溫超過安全操作水平時自動關閉設備。
• ?數字監控和指示?：提供供電正常和故障指示數字輸出，方便系統監控和故障診斷。

4. 應用領域

• ?適配器和充電器輸入保護?
• ?USB PD保護?：智能手機、平板電腦、PC、筆記本、顯示器、擴展塢等
• ?服務器主板和附加卡?
• ?企業存儲?：HBA、SAN和eSSD
• ?電源MUXing和ORing?

5. 電氣特性

• ?導通電阻?：RON = 12.2mΩ（典型值），最大20mΩ（在-40°C至125°C的結溫范圍內）。
• ?靜態電流?：輸入或輸出供電時的靜態電流低至422μA（典型值）。
• ?過流閾值?：可調，范圍從1.75A至8.7A。
• ?短路保護閾值?：固定快速跳脫閾值，TPS259480x/2x為16.9A至31.0A，TPS259481x為15A至29A。
• ?響應時間?：過壓鎖定響應時間為1μs，過流限制響應時間為250μs，短路保護響應時間為750ns至900ns。

6. 熱特性

• ?熱阻?：結到環境熱阻（RθJA）為33.4°C/W。

7. 封裝與尺寸

• ?封裝類型?：PowerWCSP，12引腳，2.4mm × 1.7mm，0.5mm引腳間距。

8. 應用與實現

• ?典型應用電路?：文檔提供了多種典型應用電路，包括單設備自控制、主動ORing、優先電源MUXing、并行操作、USB PD端口保護等。
• ?設計考慮?：包括電源推薦、布局指南、瞬態保護、TVS選擇等，確保系統性能和可靠性。
• ?故障診斷與處理?：詳細介紹了設備對各種故障條件的響應和指示，包括過溫、過壓、欠壓、過流、短路等。

9. 文檔與支持

• ?數據手冊?：提供了詳細的電氣特性、功能描述、應用信息和封裝信息等。
• ?支持資源?：包括TI E2E?支持論壇，提供快速驗證答案和設計幫助。
