TPS22999 是一款單通道負載開關，旨在實現快速導通時間，同時保持低浪涌電流該器件包含一個 N 溝道 MOSFET，可在 0.1 V 至 VBIAS –1.0 V 的輸入電壓范圍內工作，并可支持 1.5 A 的最大連續電流。
*附件：tps22999.pdf

該開關由使能引腳 （EN） 控制，該引腳能夠直接與低壓 GPIO 信號 （VIH = 0.8 V） 連接。當開關關閉時，TPS22999 器件具有集成的 5.3 Ω 快速輸出放電路徑，以實現可靠的系統運行。器件上有一個電源正常 （PG） 信號，指示主 MOSFET 何時完全建立到最低電阻路徑，可用于啟用下游負載。集成熱關斷功能可確保在高溫環境中提供保護。

TPS22999 采用 0.35 mm 間距、8 引腳 WCSP 封裝 （YCH），可在 –40°C 至 +105°C 的自然空氣溫度范圍內工作。

特性

• 輸入工作電壓范圍 （VIN）：0.1 V – 4.5 V
• 偏置電壓范圍：2.3 V – 5.5 V
• 最大持續電流：1.5 A
• 導通電阻 （RON）：7.5 mΩ（典型值）
• 穩壓浪涌電流
• 集成快速輸出放電：5.3 Ω
• 開漏電源正常 （PG） 信號
• 導通時間：< 200 μs（VIN = 1.0 V時）
• 熱關斷
• VBIAS 欠壓鎖定 （UVLO）
• 低功耗：
  • 導通狀態 （IQ）：10 μA（典型值）
  • 關閉狀態 （ISD）：2.7 μA（典型值）
• 智能 EN 引腳下拉 （RPD，EN）
  • EN ≥ VIH （ION）：25 nA（典型值）
  • EN ≤ VIL （RPD，ON）：500 kΩ（典型值）

參數

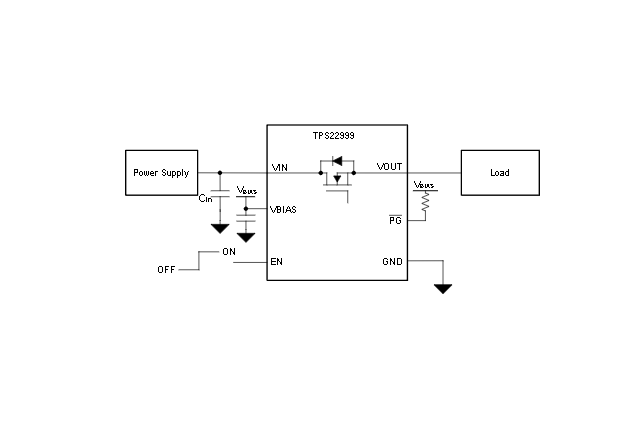

方框圖

1. 產品概述

TPS22999 是一款單通道負載開關，設計用于在保持低涌流的同時實現快速導通時間。該設備包含一個 N 溝道 MOSFET，能夠在 0.1V 至 V_BIAS - 1.0V 的輸入電壓范圍內工作，并支持最大 1.5A 的連續電流。TPS22999 適用于可穿戴設備、固態驅動器、PC 和筆記本電腦、工業 PC 以及光學模塊等應用。

2. 關鍵特性

• ?低導通電阻?：典型值為 7.5mΩ，有助于減少功耗。
• ?快速導通時間?：< 200μs（在 V_IN = 1.0V 時）。
• ?調節涌流?：內置涌流調節功能，保護電路免受啟動時的浪涌電流沖擊。
• ?集成快速輸出放電?：具有 5.3Ω 的快速輸出放電電阻，便于系統可靠關斷。
• ?電源良好（PG）信號?：指示 MOSFET 是否已完全導通并達到最低電阻路徑。
• ?熱關斷保護?：防止設備在高溫環境下?lián)p壞。
• ?低功耗?：ON 狀態下的典型靜態電流為 10μA，OFF 狀態下的典型關斷電流為 2.7μA。

3. 電氣規格

• ?輸入操作電壓范圍?：0.1V 至 4.5V
• ?偏置電壓范圍?：2.3V 至 5.5V
• ?最大連續電流?：1.5A
• ? 導通電阻（R_ON） ?：典型值為 7.5mΩ（在不同 V_IN 下有所變化）
• ?涌流調節?：典型值為 1.0A（在 C_L = 60μF，V_IN ≤ 1V 時）
• ?熱關斷溫度?：-116°C 至 146°C（典型值）

4. 功能描述

• ?ON/OFF 控制?：通過 EN 引腳控制開關狀態，兼容低電壓 GPIO 信號。
• ?涌流調節?：在導通時調節涌流，防止輸入電壓供應下降，影響其他電路。
• ?快速輸出放電?：當開關關閉時，通過內置電阻快速放電輸出電容。
• ?電源良好（PG）信號?：當 MOSFET 完全導通且導通電阻達到最終值時，PG 信號變?yōu)榈碗娖健?/li>
• ?智能 EN 引腳下拉?：在 EN 引腳未驅動時，通過智能下拉電阻減少功耗。

5. 封裝與尺寸

• ?封裝類型?：8 引腳 WCSP（YCH）封裝，尺寸為 1.4mm × 0.7mm，引腳間距為 0.35mm。

6. 應用領域

• 可穿戴設備
• 固態驅動器
• PC 和筆記本電腦
• 工業 PC
• 光學模塊

7. 文檔與支持

• 提供詳細的數據手冊，包括規格、應用信息、布局指南等。
• 可通過 TI 的 E2E? 支持論壇獲取設計幫助和快速驗證答案。
