概述
AD9833是一款低功耗、可編程波形發生器，能夠產生正弦波、三角波和方波輸出。各種類型的檢測、信號激勵和時域反射(TDR)應用都需要波形發生器。輸出頻率和相位可通過軟件進行編程，調整簡單。無需外部元件。頻率寄存器為28位寬，時鐘速率為25 MHz時，可以實現0.1 Hz的分辨率；時鐘速率為1 MHz時，AD9833可以實現0.004 Hz的分辨率。

AD9833通過一個3線串行接口寫入數據。該串行接口能夠以最高40 MHz的時鐘速率工作，并且與DSP和微控制器標準兼容。該器件采用2.3 V至5.5 V電源供電。

AD9833具有省電功能。此功能允許關斷器件中不用的部分，從而將功耗降至低點。例如，在產生時鐘輸出時，可以關斷DAC。

AD9833采用10引腳MSOP封裝。
數據表：*附件：AD9833低功耗、12.65 mW、2.3 V至+5.5 V可編程波形發生器技術手冊.pdf

應用

• 頻率刺激/波形發生
• 液流和氣流測量
• 傳感器應用：接近度、運動和缺陷檢測
• 線路損耗/衰減
• 測試與醫療設備
• 掃描/時鐘發生器
• 時域反射(TDR)應用

特性

• 數字可編程頻率和相位
• 當供電電壓為3 V時，功耗為12.65 mW
• 輸出頻率范圍：0 MHz至12.5 MHz
• 28位分辨率（25 MHz基準時鐘時為0.1 Hz）
• 正弦波/三角波/方波輸出
• 2.3 V至5.5 V電源供電
• 無需外部元件
• 三線式SPI接口
• 擴展溫度范圍： -40 ℃至+105 ℃
• 掉電選項
• 10引腳MSOP封裝
• 通過汽車應用認證

框圖

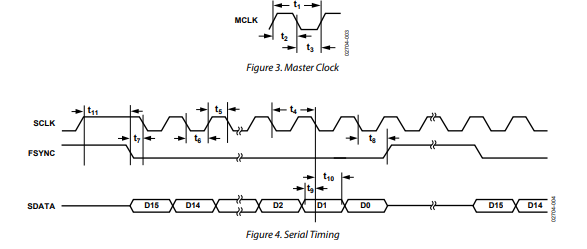

時序圖

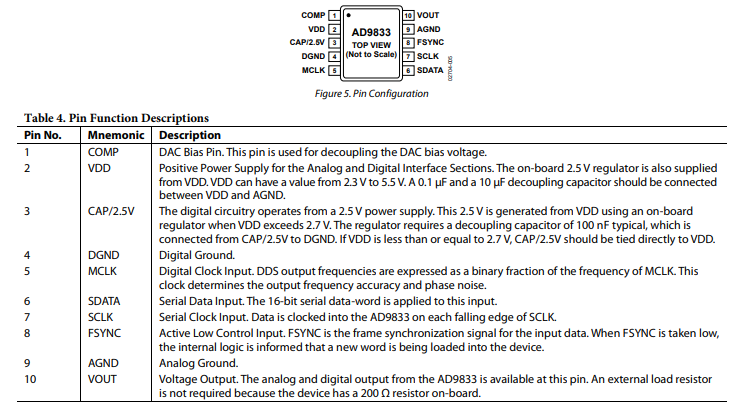

引腳配置描述

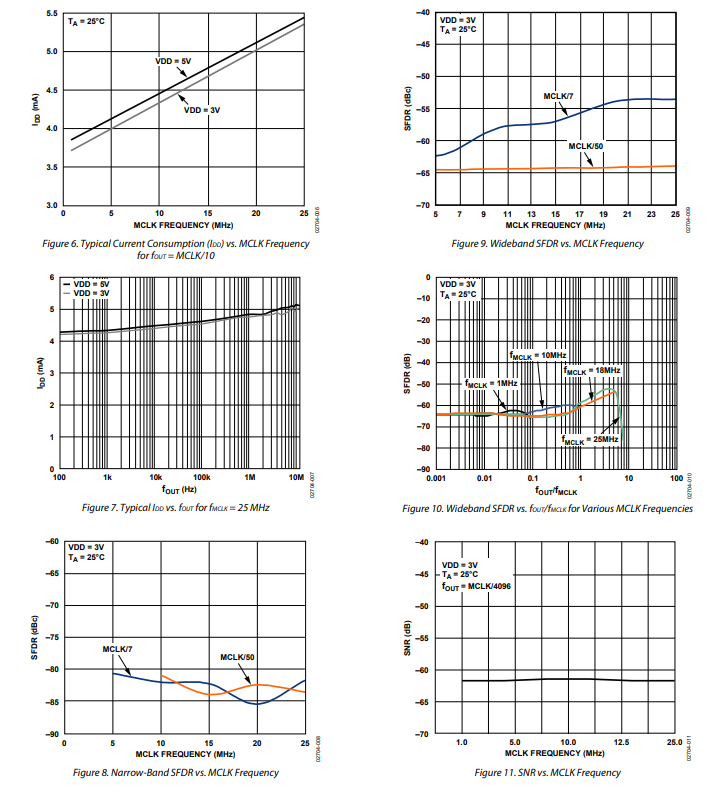

典型性能特征

應用信息

由于該器件（AD9833）具備多種可用的輸出選項，因此可對其進行配置，以適用于廣泛的應用場景。

AD9833適用的領域之一是調制應用。該器件可用于執行簡單的調制，如頻移鍵控（FSK）。更為復雜的調制方案，如高斯最小移頻鍵控（GMSK）和正交相移鍵控（QPSK），也可通過AD9833來實現。

在FSK應用中，AD9833的兩個頻率寄存器會被加載不同的值。其中一個頻率代表頻移空間頻率，另一個則代表標記頻率。通過AD9833控制寄存器中的FSELECT位，用戶可在這兩個值之間對載波頻率進行調制。

AD9833有兩個相位寄存器，這使該器件能夠實現相移鍵控（PSK）。在PSK調制中，載波頻率的相位會發生偏移，偏移量與輸入到調制器的比特流相關。

AD9833也適用于信號發生器應用。由于DAC數據的最高有效位（MSB）在YOUT引腳可用，該器件可用于生成方波。

鑒于其低電流消耗特性，該器件也適用于可將其用作本地振蕩器的應用場景。

接地與布局

承載AD9833的印刷電路板（PCB）在設計時，應確保模擬部分和數字部分相互分離并限定在特定區域內。這有助于實現接地層的分離，而這是一種普遍認為能為接地平面提供最佳屏蔽效果的技術。數字接地平面和模擬接地平面應僅在一處連接。對于AD9833而言，是唯一需要進行AGND（模擬地）到DGND（數字地）連接的器件，其AGND引腳和DGND引腳應進行連接。如果在一個系統中，多個器件都需要AGND到DGND的連接，那么連接點應僅設置一個，并且應盡可能在靠近AD9833的位置建立穩定的接地路徑。

應避免在器件下方布設數字線路，因為這些線路會引入噪聲。模擬接地平面應在AD9833下方鋪設，以防止噪聲耦合。為AD9833供電的電源線應盡可能寬，以便降低阻抗，并減少電源線上的尖峰噪聲。像時鐘信號這類快速開關信號，應使用數字接地進行屏蔽，以避免其向電路板的其他部分輻射噪聲。

要防止數字信號與模擬信號交叉。電路板兩側的走線應相互垂直，以減少饋通效應。在雙層板中，微帶線技術通常是最佳選擇，但并非總是可行，因為電路板的另一側往往要專門用于接地平面，而信號則布置在另一側。

良好的去耦至關重要。AD9833應使用0.1 μF陶瓷電容進行電源旁路，并與10 μF鉭電容并聯。為獲得最佳性能，去耦電容應盡可能靠近器件放置，理想情況下應緊挨著器件。
