某天，某實驗室，幾位工程師在討論《原理圖設計規范》。

一秒之前還很和諧，下一秒討論原理圖怎么畫的時候，大家的意見就分歧很大了。

類似于“豆漿是喝甜的還是咸的”、“粽子里面是放棗子還是放肉”。

原來畫電路圖時，這樣的問題，也有這么多？！

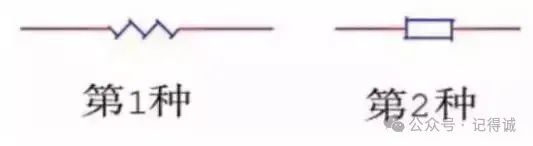

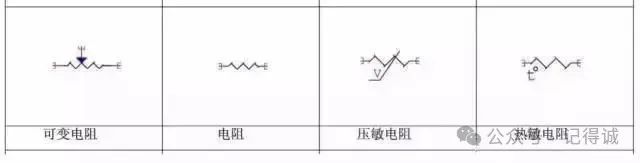

1、電阻的表示方法

你是第一種，還是第二種？中間是方框還是折線？方框做多大？

現場一片混亂立馬分成N派。

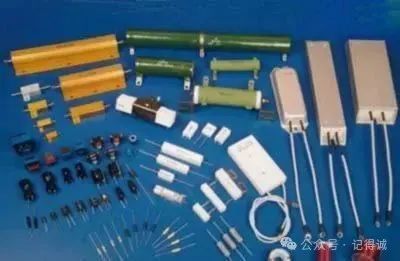

普通的電阻都這樣，這么多種電阻現身的時候，我當時就凌亂了。

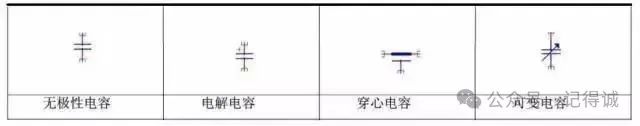

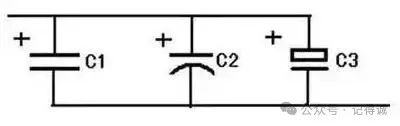

2、有極性電容的表示方法

下圖厲害了！一張圖表示三種方式，還有某世界五百強的原理圖規范中，就標了好幾種。

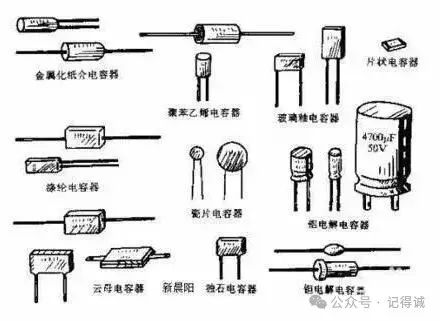

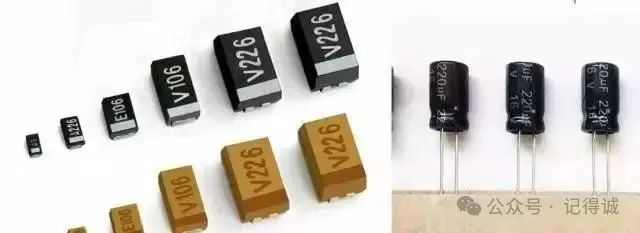

電容的種類已經夠多了，選型時讓人糟心，電容的表示方法一樣讓人糟心。

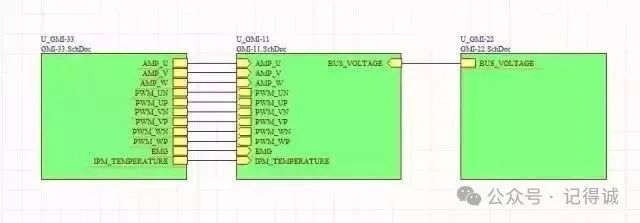

3、層次圖分歧

正方辯友：要層次圖，層次圖利于原理圖作為模塊化的分享。

反方辯友：不要層次圖，層次圖帶來不必要的麻煩，把原理圖割裂之后，容易忽略一些問題，讓我不放心。

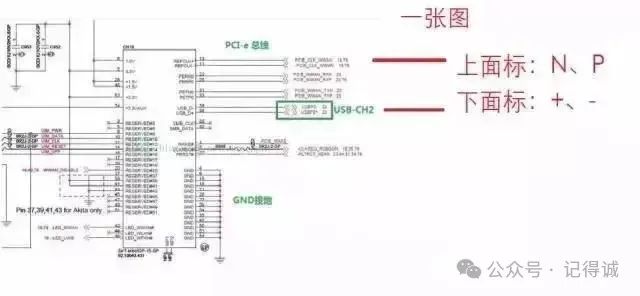

4、差分對表示法：+/- 或 N/P

管腳描述，標N、P；網絡名，標+、-。

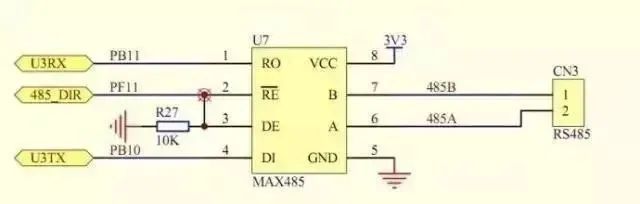

485：帶我玩玩唄！

5、電源和地表示法

正電源是否加+？+5V VS 5V0

小數點的表示法：5.0V、3.3V VS 5V0、3V3

數字模擬分開：DVDD5V0、AVDD3V3 VS 5V0_DVDD、3V3_ AVDD

GND：數字地

AGND：模擬地

PGND：保護地

BGND：負48V地

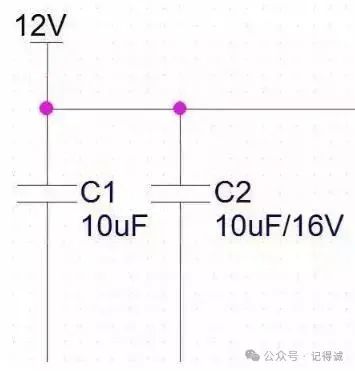

6、電容的耐壓值，是否需要填在Value里面？

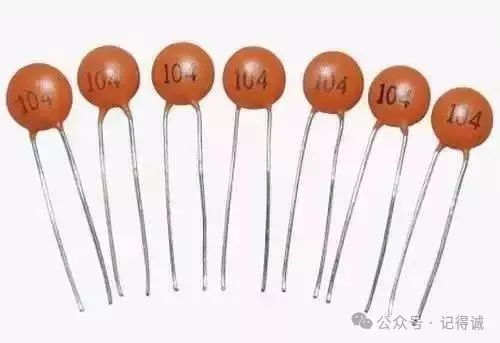

7、100nF或0.1uF或104？

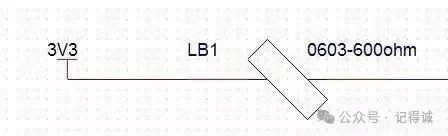

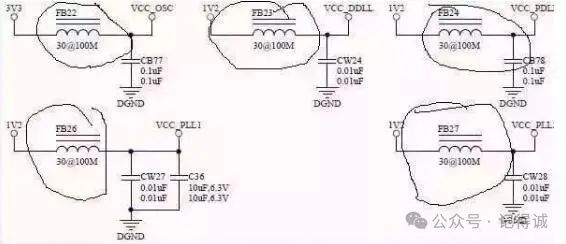

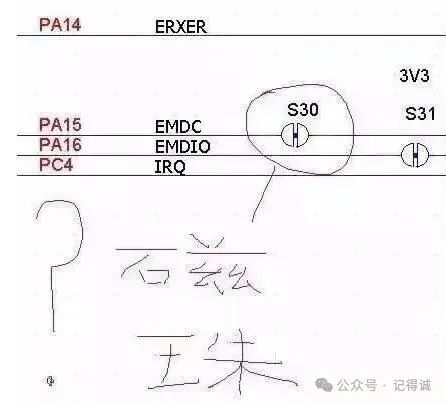

8、磁珠的表示方法

對了，磁珠到底是標稱LB、還是FB？

比較痛恨，把磁珠直接畫成電感，位號叫做LX的。

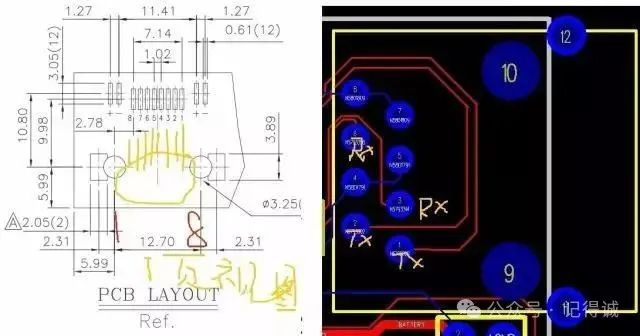

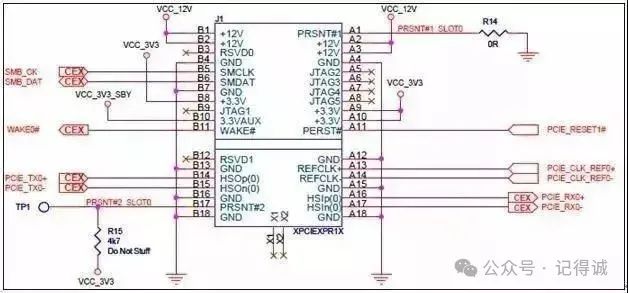

9、TX、RX網絡名，到底怎么算？

到底以誰做為主設備？有人說以CPU為主，MCU、FPGA、DSP為從設備；那么FPGA和DSP之間也有呢？

你是不是死在這上面很多次？

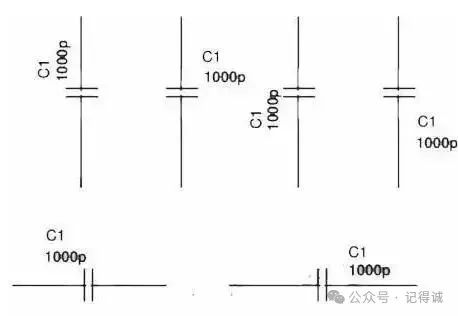

10、位號和Value放在器件的什么位置和什么方向？

曾經，有次加班比較晚了。我讓同事把圖紙改完再走，然后我倆加班到快夜里12點。他老婆電話來了，兩個人感覺在電話里面都吵架了。我說：“你先走吧，我來改！”他說：“行，我先回家，不過你不要動我圖紙，我明天一早過來改完。”

然后他先走了……

第二天，早上，他質問我：“你動我圖了！”，我說：“沒有！”

他說：“你一定動我原理圖了，我電容位號都是放左側的，這幾個怎么到右側了！”
