概述
AD9838是一款低功耗DDS器件，能夠產生高性能正弦波和三角波輸出。其片內還集成一個比較器，支持產生方波以用于時鐘發生。當供電電壓為2.3 V時，其功耗僅為11 mW，非常適合對功耗敏感的應用。

AD9838提供相位調制和頻率調制功能。頻率寄存器為28位；時鐘速率為16 MHz時，可以實現0.06 Hz的分辨率；而時鐘速率為5 MHz時，則可以實現0.02 Hz的分辨率。配置頻率和相位調制的方法是通過串行接口加載寄存器，然后通過軟件或FSELECT/PSELECT引腳切換寄存器。

AD9838通過一個3線串行接口寫入數據。該串行接口能夠以最高40 MHz的時鐘速率工作，并且與DSP和微控制器標準兼容。

該器件采用2.3 V至5.5 V電源供電。模擬和數字部分彼此獨立，可以采用不同的電源供電；例如，AVDD可以是5 V，而DVDD可以是3 V。

AD9838具有關斷引腳(SLEEP)，支持從外部控制關斷模式。器件中不用的部分可以關斷，以將功耗降至低點。例如，在產生時鐘輸出時，可以關斷DAC。

AD9838采用20引腳LFCSP_WQ封裝。
數據表：*附件：AD9838 11mW功耗、2.3V至5.5V的完整DDS技術手冊.pdf

應用

• 頻率激勵/波形發生
• 頻率相位調諧和調制
• 低功耗RF/通信系統
• 液體和氣流測量
• 傳感器應用：接近度、運動和缺陷檢測
• 測試與醫療設備

特性

• 2.3 V至5.5 V電源供電
• MCLK速率：16 MHz（B級），5 MHz（A級）
• 輸出頻率高達8 MHz
• 正弦波/三角波/方波輸出
• 片上集成比較器
• 3線SPI接口
• 擴展溫度范圍：?40°C至+125°C
• 關斷選項
• 當供電電壓為2.3 V時，功耗為11 mW
• 20引腳LFCSP封裝

框圖

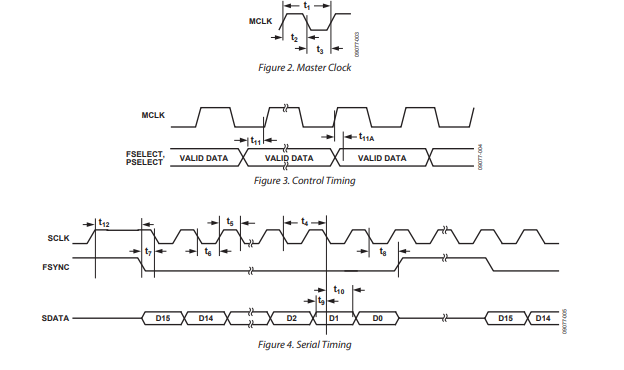

時序圖

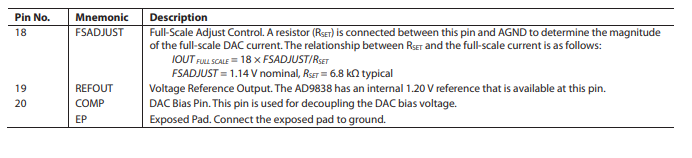

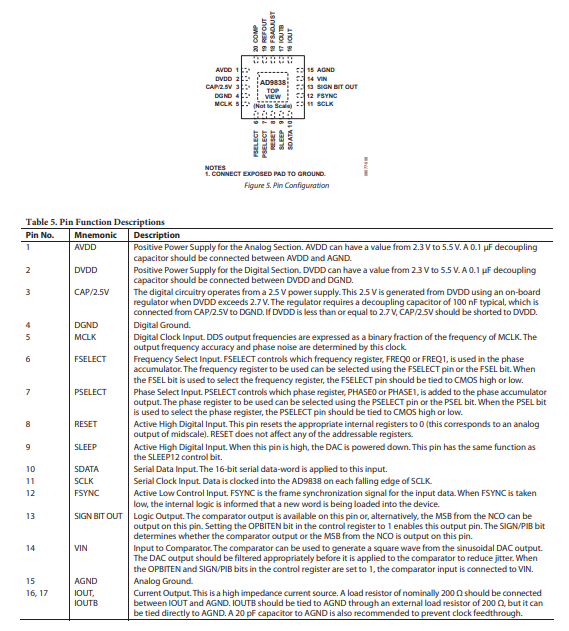

引腳配置描述

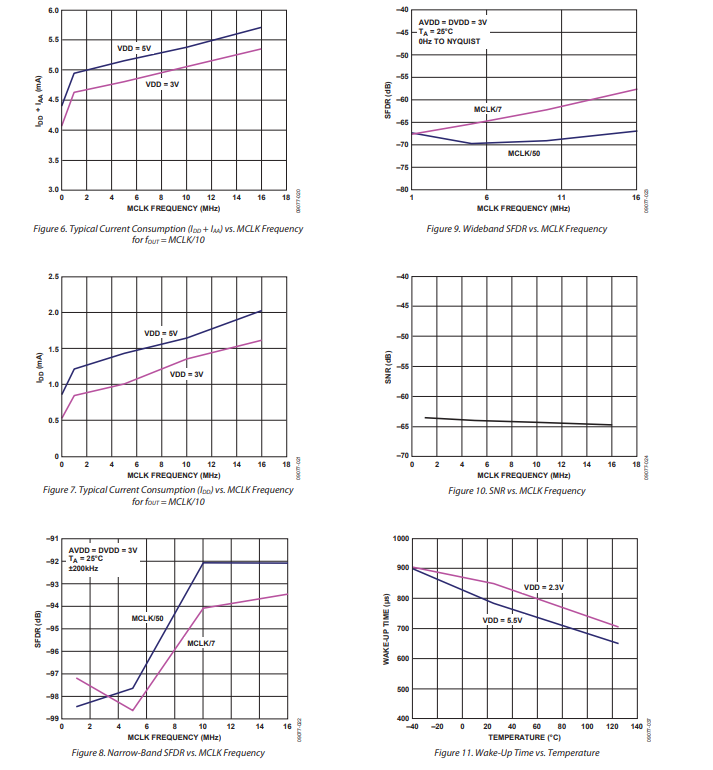

典型性能特征

應用信息

AD9838提供的多種輸出選項，使其適用于廣泛的應用場景，包括調制應用。AD9838可用于執行簡單的調制方式，如頻率轉換鍵控（FSK）。更為復雜的調制方案，如高斯最小移頻鍵控（GMSK）和正交相移鍵控（QPSK），也能通過AD9838來實現。

在FSK應用中，AD9838的兩個頻率寄存器會被加載不同的值。其中一個頻率代表頻移空間頻率，另一個則代表標記頻率。通過使用數字?jǐn)?shù)據流中的FSELECT引腳，AD9838可在這兩個頻率之間對載波頻率進行調制。

AD9838配備兩個相位寄存器，這使得該器件能夠?qū)崿F(xiàn)相移鍵控（PSK）。在PSK調制中，當調制器的最低有效位（LSB）輸入為高電平時，載波頻率的相位會發生相應的改變。

AD9838同樣適用于信號發生器應用。利用板載比較器，該器件可用于生成方波。

鑒于其低電流消耗特性，該器件也適用于可將其用作本地振蕩器的應用場景。

接地與布局

承載AD9838的印刷電路板在設計時，應確保模擬部分和數字部分相互分離并限定在特定區域內。這有助于實現接地層的分離，而這是一種普遍認為能為接地平面提供最佳屏蔽效果的技術。數字接地平面和模擬接地平面應僅在一處連接。對于AD9838而言，是唯一需要進行AGND（模擬地）到DGND（數字地）連接的器件，其AGND引腳和DGND引腳應進行連接。如果在一個系統中，多個器件都需要AGND到DGND的連接，那么連接點應僅設置一個，并且應盡可能在靠近AD9838的位置建立穩定的接地路徑。

應避免在器件下方布設數字線路，因?yàn)檫@些線路會引入噪聲。模擬接地平面應在AD9838下方鋪設，以防止噪聲耦合。為AD9838供電的電源線應盡可能寬，以便降低阻抗，并減少電源線上的尖峰噪聲。像時鐘信號這類快速開關信號，應使用數字接地進行屏蔽，以避免其向電路板的其他部分輻射噪聲。

要防止數字信號與模擬信號交叉。電路板兩側的走線應相互垂直，以減少饋通效應。在雙層板中，微帶線技術通常是最佳選擇，但并非總是可行，因?yàn)殡娐钒宓牧硪粋?cè)往往要專門用于接地平面，而信號則布置在另一側。

良好的去耦至關重要。AD9838的模擬電源和數字電源相互獨立，分別引出，以盡量減少模擬部分與數字部分之間的耦合。所有模擬電源和數字電源都應進行去耦處理，將AGND和DGND分別與0.1 μF陶瓷電容并聯10 μF鉭電容 。為實現最佳的去耦性能，這些電容應盡可能靠近器件放置，理想情況是緊貼器件。

在使用同一電源為AD9838的AVDD（模擬電源）引腳和DVDD（數字電源）引腳供電的系統中，建議采用系統電源旁路。推薦在AVDD引腳處采用模擬電源去耦，在DGND引腳與DVDD引腳之間采用數字電源去耦。

比較器的正常運行需要合理的布局策略。布局時必須盡量減少Vs引腳與SIGN BIT OUT引腳之間的寄生電容。例如，在多層電路板中，Vs信號可連接到頂層，而SIGN BIT OUT引腳可連接到底層。通過這種方式，可在Vs與SIGN BIT OUT引腳之間的電源層和接地層提供隔離。

與微處理器接口

AD9838具有標準串行接口，可使其直接與多個微處理器連接。該器件使用外部串行時鐘將數據或控制信息寫入內部。串行時鐘的頻率最高可達40 MHz。串行時鐘可以是連續的，也可根據需要空閑或保持低電平。每次向AD9838寫入數據時，F(xiàn)SYNC（幀同步）信號都會被拉低，并保持低電平狀態，直至16位數據寫入完成。FSYNC信號用于將加載到AD9838中的16位信息成幀。
