優勢和特點

• 2.3 V至5.5 V電源供電
• MCLK速率：16 MHz（B級），5 MHz（A級）
• 輸出頻率高達8 MHz
• 正弦波/三角波/方波輸出
• 片上集成比較器

• 3線SPI接口
• 擴展溫度范圍：?40°C至+125°C
• 關斷選項
• 當供電電壓為2.3 V時，功耗為11 mW
• 20引腳LFCSP封裝

產品詳情

AD9838是一款低功耗DDS器件，能夠產生高性能正弦波和三角波輸出。其片內還集成一個比較器，支持產生方波以用于時鐘發生。當供電電壓為2.3 V時，其功耗僅為11 mW，非常適合對功耗敏感的應用。

AD9838提供相位調制和頻率調制功能。頻率寄存器為28位；時鐘速率為16 MHz時，可以實現0.06 Hz的分辨率；而時鐘速率為5 MHz時，則可以實現0.02 Hz的分辨率。配置頻率和相位調制的方法是通過串行接口加載寄存器，然后通過軟件或FSELECT/PSELECT引腳切換寄存器。

AD9838通過一個3線串行接口寫入數據。該串行接口能夠以最高40 MHz的時鐘速率工作，并且與DSP和微控制器標準兼容。

該器件采用2.3 V至5.5 V電源供電。模擬和數字部分彼此獨立，可以采用不同的電源供電；例如，AVDD可以是5 V，而DVDD可以是3 V。

AD9838具有關斷引腳(SLEEP)，支持從外部控制關斷模式。器件中不用的部分可以關斷，以將功耗降至最低。例如，在產生時鐘輸出時，可以關斷DAC。

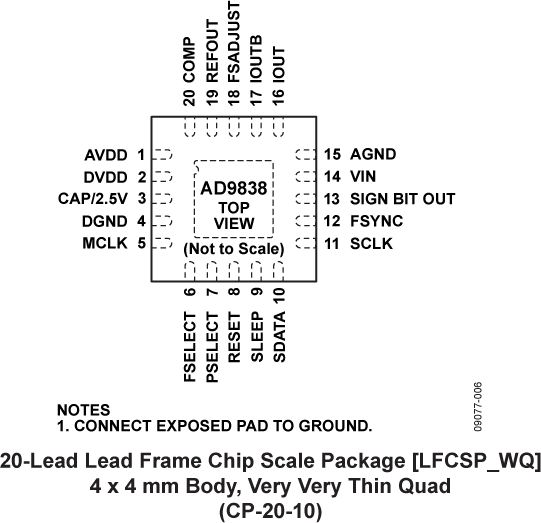

AD9838采用20引腳LFCSP_WQ封裝。

應用

方框圖
