概述
AD9834是一款75 MHz、低功耗DDS器件,能夠產生高性能正弦波和三角波輸出。其片內還集成一個比較器,支持產生方波以用于時鐘發生。當供電電壓為3 V時,其功耗僅為20 mW,非常適合對功耗敏感的應用。

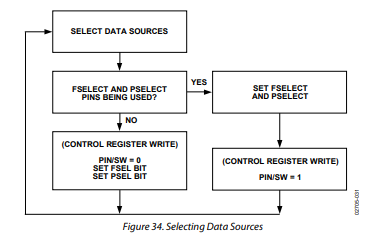

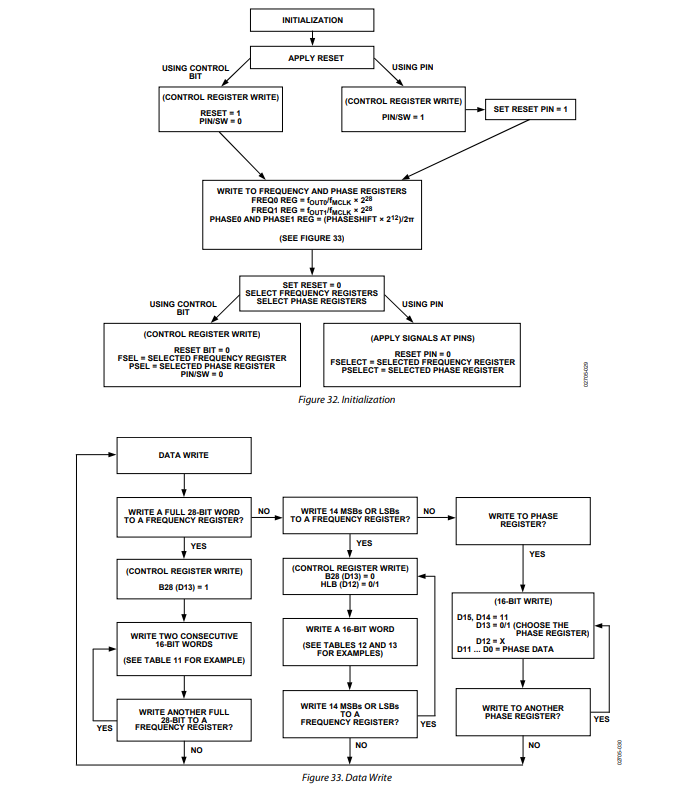

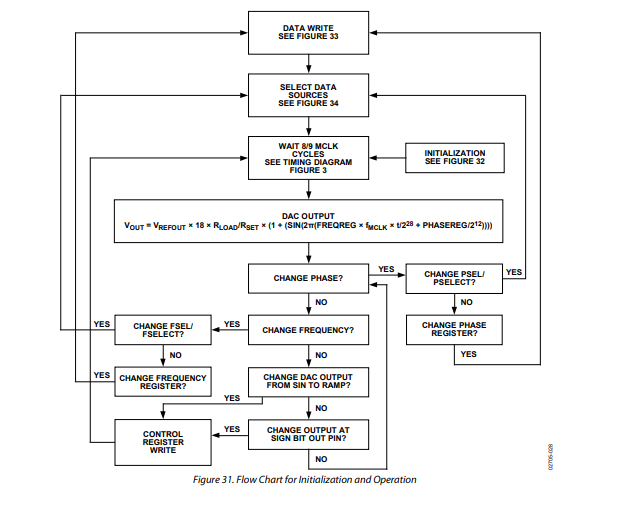

AD9834提供相位調制和頻率調制功能。頻率寄存器為28位;時鐘速率為75 MHz,可以實現0.28 Hz的分辨率。同樣,時鐘速率為1 MHz時,AD9834可以實現0.004 Hz的分辨率。影響頻率和相位調制的方法是通過串行接口加載寄存器,然后通過軟件或FSELECT/PSELECT引腳切換寄存器。
AD9834通過一個三線式串行接口寫入數據。該串行接口能夠以最高40 MHz的時鐘速率工作,并且與DSP和微控制器標準兼容。
該器件采用2.3 V至5.5 V電源供電。模擬和數字部分彼此獨立,可以采用不同的電源供電;例如,AVDD可以是5 V,而DVDD可以是3 V。
AD9834具有掉電引腳(SLEEP),支持從外部控制掉電模式。器件中不用的部分可以掉電,以將功耗降至低點。例如,在產生時鐘輸出時,可以關斷DAC。
該器件采用20引腳TSSOP封裝。
數據表:*附件:AD9834 20 mW功耗、2.3 V至5.5 V、75 MHz完整DDS技術手冊.pdf
應用
特性
- 窄帶SFDR > 72 dB
- 電源電壓范圍:2.3 V至5.5 V 電源供電
- 輸出頻率最高達37.5 MHz
- 正弦波輸出/三角波輸出
- 片上集成比較器
- 式SPI接口
- 擴展溫度范圍:?40°C至+105°C
- 掉電選項
- 功耗:20 mW(3 V時)
- 20引腳TSSOP

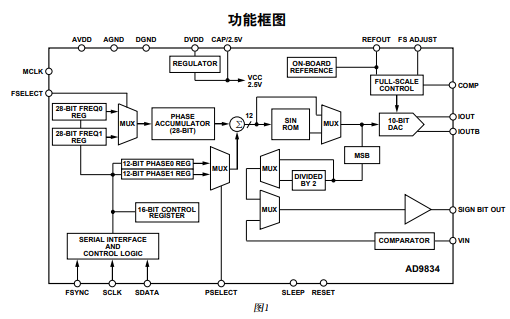

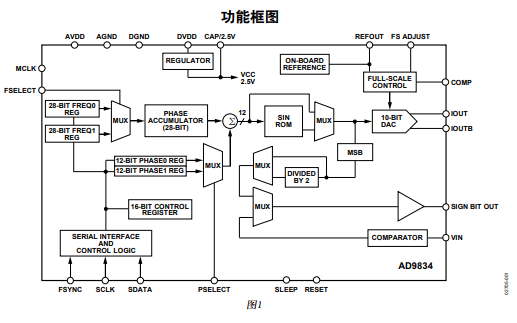

框圖

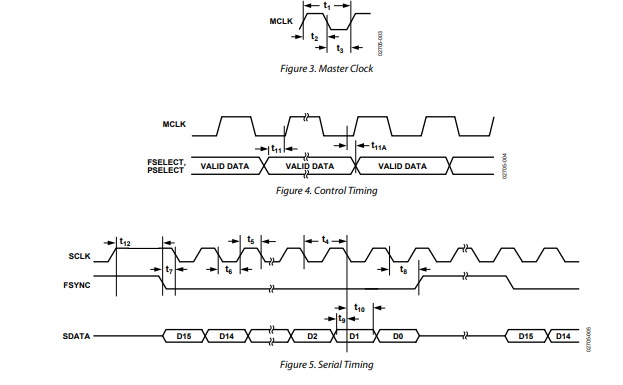

時序圖

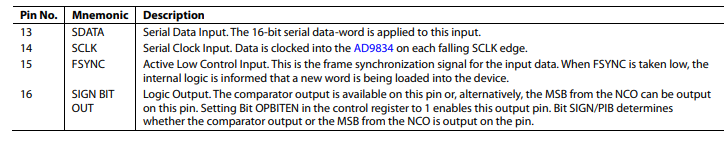

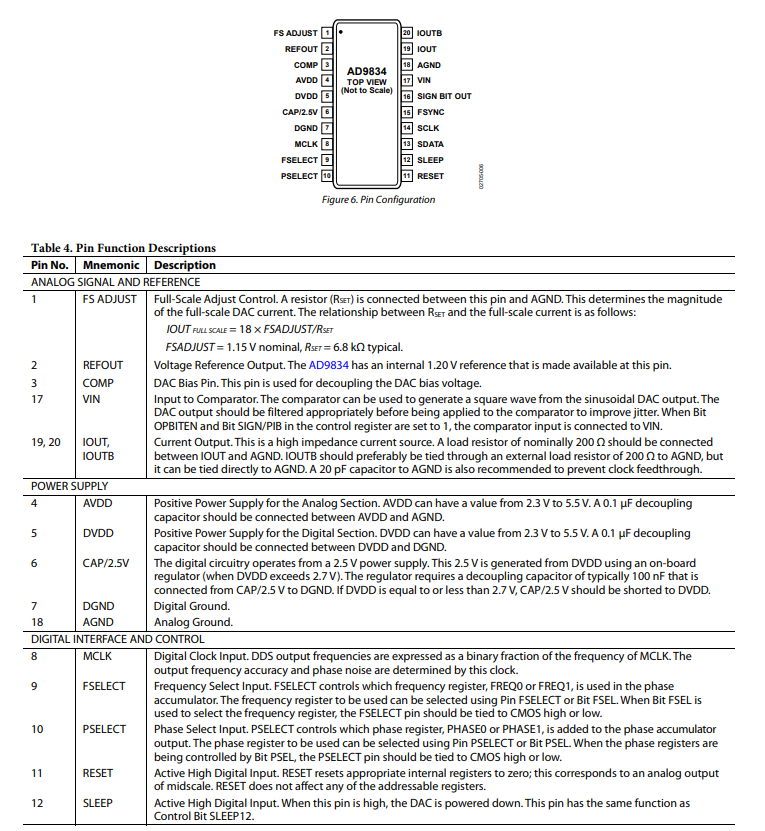

引腳配置描述

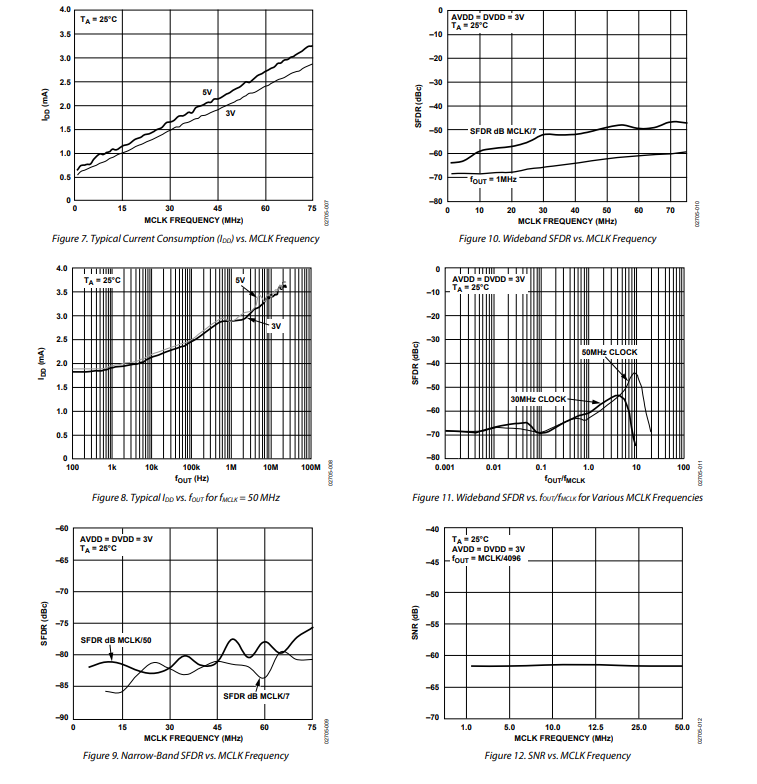

典型性能特征
應用信息
由于該器件(AD9834)具備多種可用的輸出選項,因此可對其進行配置,以適用于廣泛的應用場景。
AD9834適用的領域之一是調制應用。該器件可用于執行簡單的調制,如頻移鍵控(FSK)。更為復雜的調制方案,如高斯最小移頻鍵控(GMSK)和正交相移鍵控(QPSK),也可通過AD9834來實現。
在FSK應用中,AD9834的兩個頻率寄存器會被加載不同的值。其中一個頻率代表頻移空間頻率,另一個則代表標記頻率。通過數字數據流中的FSELECT引腳,可使AD9834在這兩個值之間對載波頻率進行調制。
AD9834有兩個相位寄存器,這使該器件能夠實現相移鍵控(PSK)。在PSK調制中,載波頻率的相位會發生偏移,偏移量與輸入到調制器的比特流相關。
AD9834也適用于信號發生器應用。利用板載比較器,該器件可用于生成方波。
鑒于其低電流消耗特性,該器件也適用于可將其用作本地振蕩器的應用場景。
-
