THS4531A 是一款低功耗、完全差分運算放大器，此放大器具有低于負電源軌和軌到軌輸出的輸入共模范圍。 此器件設計用于能耗和功率耗散都十分關鍵的低功率數據采集系統和高密度應用。

數據手冊：*附件：THS4531A 超低功耗、RRO、全差動放大器技術手冊.pdf

此器件特有精確輸出共模控制，此控制可實現驅動模數轉換器 (ADC) 時的 dc 耦合。 與低于負電源軌和軌到軌輸出的輸入共模范圍相耦合，此控制可只使用 2.5V 至 5V 的單電源輕松實現單端接地基準信號源與逐次逼近 (SAR) 的連接和三角積分(ΔΣ) ADC 的對接。 THS4531A 也是一款用于通用、低功率差分信號調節應用的實用工具。

THS4531A 可在介于 -40°C 至 +125°C 的擴展工業溫度范圍內運行。 可提供下列封裝選項：

• 8 引腳小外形尺寸集成電路 (SOIC)（微型小外形尺寸 (MSOP)）和超薄型小外形尺寸 (VSSOP)（D 和 DGK）封裝
• 10 引腳超薄四方扁平無引線封裝 (WQFN)(RUN)

特性

• 超低功耗：
  • 電壓：2.5V 至 5.5V
  • 電流：250μA
  • 省電模式：0.5μA （典型值）
• 全差分架構
• 帶寬：36MHz
• 轉換速率：200V/μs
• 總諧波失真 (THD)：1kHz (1V RMS ，R L =2kΩ) 時為 -120dBc
• 輸入電壓噪聲：10nV/√Hz(f=1kHz)
• 高 DC 精度：
  • V OS ：±100μV
  • VOS漂移：±3μV/?C（-40°C 至 +125°C）
  • A OL ：114dB
• 軌到軌輸出 (RRO)
• 負電源軌輸入 (NRI)
• 輸出共模控制

引腳功能和配置

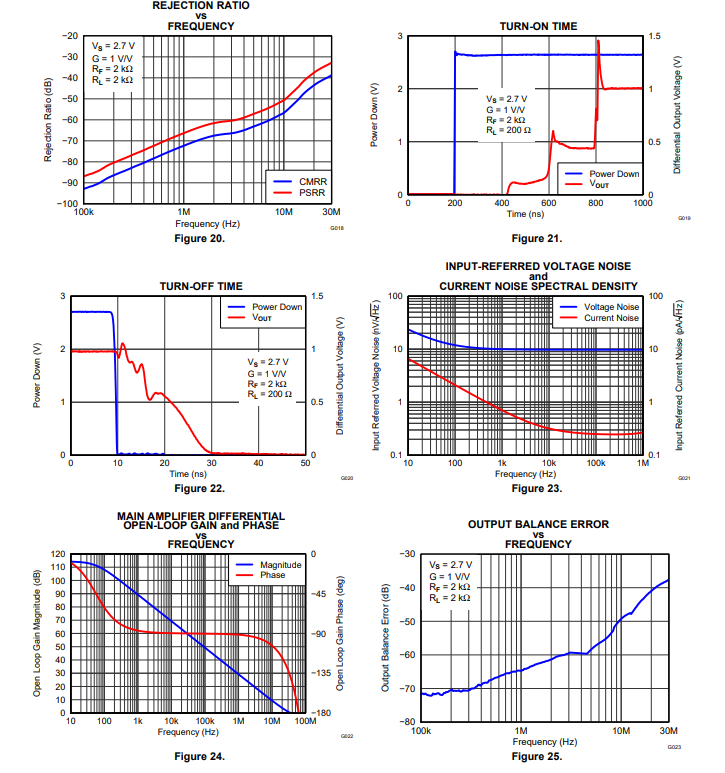

典型特性

應用范圍
三角積分模數轉換器低功耗逐次逼近(SAR)，(ADC) 驅動器
低功耗、高性能:
差分到差分放大器
單端到差分放大器
低功耗、寬帶寬差分驅動器
低功耗、寬帶寬差分信號調節
高通道數量和功率密集系統
