THS4531A 超低功耗、RRO、全差動放大器

數據：超低功耗、軌到軌輸出、全差分放大器數據表 (Rev. A)

描述

THS4531A是一款低功耗，完全差分運算放大器，此放大器具有低于負電源軌道和軌道輸出的輸入共模范圍。此器件設計用于能耗和功率耗散都十分關鍵的低功率數據采集系統和高密度應用。

此器件特有精確輸出共模控制，此控制可實現驅動模數轉換器（ADC）時的dc耦合。與低于負電源軌和軌道軌道輸出的輸入共模范圍相耦合，此控制可只使用2.5V至5V的單電源輕松實現單端接地基準信號源與逐次逼近（SAR）的連接和三角積分（ΔΣ）ADC的對接.THS4531A也是一款用于通用，低功率差分信號調節應用的實用工具。

THS4531A可在介于-40°C + 125°C的擴展工業溫度范圍內運行。可提供下列封裝選項：

8引腳小外形尺寸集成電路（SOIC）（微型小外形尺寸（MSOP））和超薄型小外形尺寸（VSSOP）（D和DGK）封裝

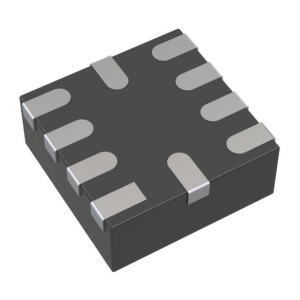

10引腳超薄四方扁平無引線封裝（WQFN）（RUN）

特性

超低功耗：
- 電壓：2.5V至5.5V
- 電流：250μA< /li>
- 省電模式：0.5μA（典型值）
全差分架構
帶寬：36MHz
轉換速率：200V /μs
總諧波失真（THD）：1kHz（1V _RMS，R _L =2kΩ）時為-120dBc
輸入電壓噪聲：10nV /√ Hz （f = 1kHz）
高DC精度：
- V _OS：±100μV
- V _OS漂移：±3μV/?C（-40°C至+ 125°C）< /li>
- A _OL：114dB
軌到軌輸出（RRO）
負電源軌輸入（NRI）
輸出共模控制

參數 與其它產品相比?高速運算放大器 (GBW>=50MHz)

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?

THS4531A	THS4524	THS4541	THS4551	THS4552	THS4561
Fully Differential Voltage FB ? ?	Fully Differential Voltage FB ? ?	Fully Differential Voltage FB ? ?	Bipolar Fully Differential Voltage FB ? ?	Bipolar Fully Differential Voltage FB ? ?	Fully Differential ? ?
1 ? ?	4 ? ?	1 ? ?	1 ? ?	2 ? ?	1 ? ?
2.5 ? ?	2.5 ? ?	2.7 ? ?	2.7 ? ?	2.7 ? ?	2.85 ? ?
5.5 ? ?	5.5 ? ?	5.4 ? ?	5.4 ? ?	5.4 ? ?	12.6 ? ?
36 ? ?	145 ? ?	620 ? ?	150 ? ?	150 ? ?	70 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
220 ? ?	490 ? ?	1500 ? ?	220 ? ?	220 ? ?	130 ? ?
10 ? ?	4.6 ? ?	2.2 ? ?	3.3 ? ?	3.3 ? ?	5 ? ?
10 ? ?	5.2 ? ?	33 ? ?	3.3 ? ?	3.3 ? ?	5 ? ?
0.25 ? ?	1.14 ? ?	10.1 ? ?	1.35 ? ?	1.37 ? ?	0.82 ? ?
0.4 ? ?	2 ? ?	0.45 ? ?	0.175 ? ?	0.265 ? ?	0.2 ? ?
In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?
Small Size Shutdown ? ?	Shutdown ? ?	Small Size Shutdown ? ?	Small Size Shutdown ? ?	Shutdown ? ?	Shutdown ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
QFN SOIC VSSOP ? ?	TSSOP ? ?	QFN VQFN ? ?	QFN VQFN VSSOP ? ?	TSSOP WQFN ? ?	VQFN VSSOP ? ?
10QFN: 4 mm2: 2 x 2(QFN) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	38TSSOP: 62 mm2: 6.4 x 9.7(TSSOP) ? ?	10QFN: 4 mm2: 2 x 2(QFN) 16VQFN: 9 mm2: 3 x 3(VQFN) ? ?	10QFN: 4 mm2: 2 x 2(QFN) 16VQFN: 9 mm2: 3 x 3(VQFN) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	16TSSOP: 32 mm2: 6.4 x 5(TSSOP) 24WQFN: 16 mm2: 4 x 4(WQFN) ? ?	16VQFN: 9 mm2: 3 x 3(VQFN) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
116 ? ?	102 ? ?	100 ? ?	110 ? ?	110 ? ?	110 ? ?
250000 ? ?	900000 ? ?	13000000 ? ?	1500000 ? ?	1500000 ? ?	200000 ? ?
3 ? ?	2 ? ?	0.5 ? ?	0.45 ? ?	0.45 ? ?	0.3 ? ?
27 ? ?	95 ? ?	850 ? ?	135 ? ?	135 ? ?	60 ? ?
26 ? ?	55 ? ?	100 ? ?	45 ? ?	65 ? ?	35 ? ?
129 ? ?	133 ? ?	140 ? ?	128 ? ?	128 ? ?	110 ? ?
138 ? ?	141 ? ?	140 ? ?	139 ? ?	139 ? ?	115 ? ?
0.001 ? ?	0.001 ? ?	0.1 ? ?	0.1 ? ?	0.1 ? ?	?
