B3M040120Z SiC MOSFET在充電樁中的應用：低關斷損耗與高柵氧可靠性的技術優勢

引言

隨著新能源汽車的快速發展，充電樁對功率器件的效率、可靠性及高溫性能提出了更高要求。基本半導體推出的第三代SiC MOSFET——B3M040120Z，憑借其優異的關斷損耗（Eoff）與柵氧可靠性，成為充電樁電源模塊的理想選擇。本文將從技術參數、實測數據及實際應用場景出發，解析其在充電樁中的核心優勢。

傾佳電子（Changer Tech）-專業汽車連接器及功率半導體(SiC碳化硅MOSFET單管，SiC碳化硅MOSFET模塊，碳化硅SiC-MOSFET驅動芯片，SiC功率模塊驅動板，驅動IC)分銷商，聚焦新能源、交通電動化、數字化轉型三大方向，致力于服務中國工業電源，電力電子裝備及新能源汽車產業鏈。

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜跟住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜跟住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜跟住SiC碳化硅MOSFET單管全面取代IGBT單管和高壓平面硅MOSFET的必然趨勢！

傾佳電子楊茜跟住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

一、關鍵性能優勢：低關斷損耗（Eoff）

B3M040120Z的關斷損耗顯著低于同類競品，直接提升系統效率：

實測數據對比

Eoff低至162μJ（測試條件：V_DC=800V, I_D=40A, Rg=8.2Ω），較競品C3M0040120K（231μJ）降低30%。

總開關損耗（Etotal=826μJ）較競品減少4%，高溫下優勢更明顯。

高頻應用適配性
低Eoff使其在LLC、移相全橋等高頻拓撲中表現優異，尤其適合軟開關場景（如客戶實測的單級矩陣變換器），可顯著降低系統損耗，提升整機效率。

能效收益
在40kW充電樁模塊中，B3M040120Z與進口品牌效率相當，但通過優化驅動電壓至+18V，可進一步釋放性能潛力。

二、柵氧可靠性：保障長期穩定運行

B3M040120Z通過優化柵氧結構與工藝，實現高耐壓與低漏電特性：

高擊穿電壓余量

BV_DSS實測值達1590V（標稱1200V），超出競品C3M0040120K（1534V）和IMZA120R040M1H（1510V），抗瞬態過壓能力更強。

閾值電壓穩定性

V_GS(th)在25°C時為2.7V（典型值），高溫下仍能有效抑制誤開通。

低柵極漏電流

I_GSS+（V_GS=18V）低至46.6nA（Tj=25°C），高溫（125°C）下漏電流增長可控，確保長期工作穩定性。

三、充電樁應用場景適配性

高效率與高功率密度

低R_DS(on)（40mΩ@18V）與快速開關特性（t_r=31ns，t_f=10ns），支持充電樁模塊實現96%以上的整機效率（PAGE 7），同時減少散熱器體積。

高溫環境下的可靠性

結溫支持175°C，結合TO-247-4封裝的高散熱能力（R_th(j-c)=0.48K/W），溫升測試中與競品表現接近（PAGE 8），適用于高功率密度設計。

驅動方案優化

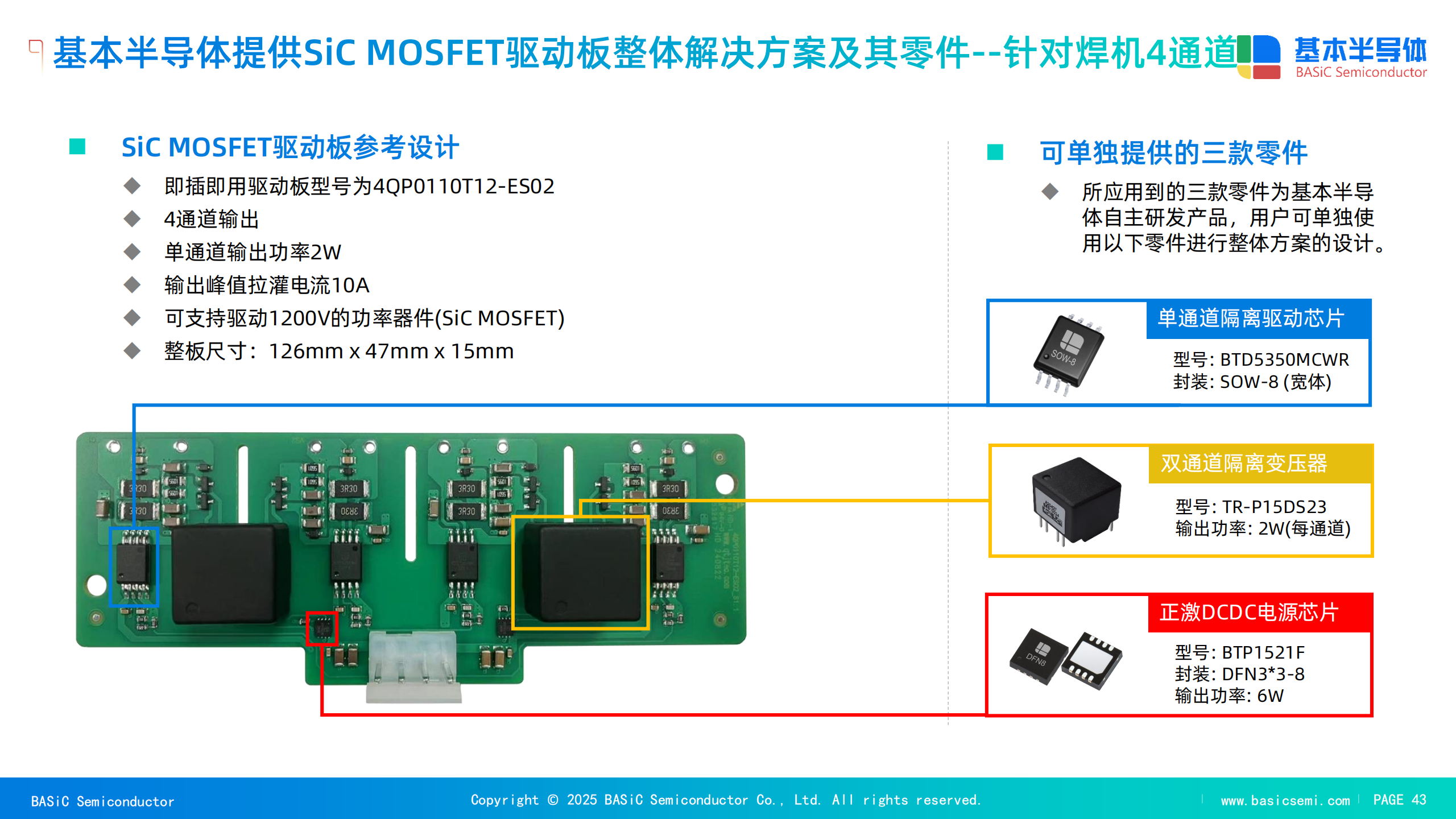

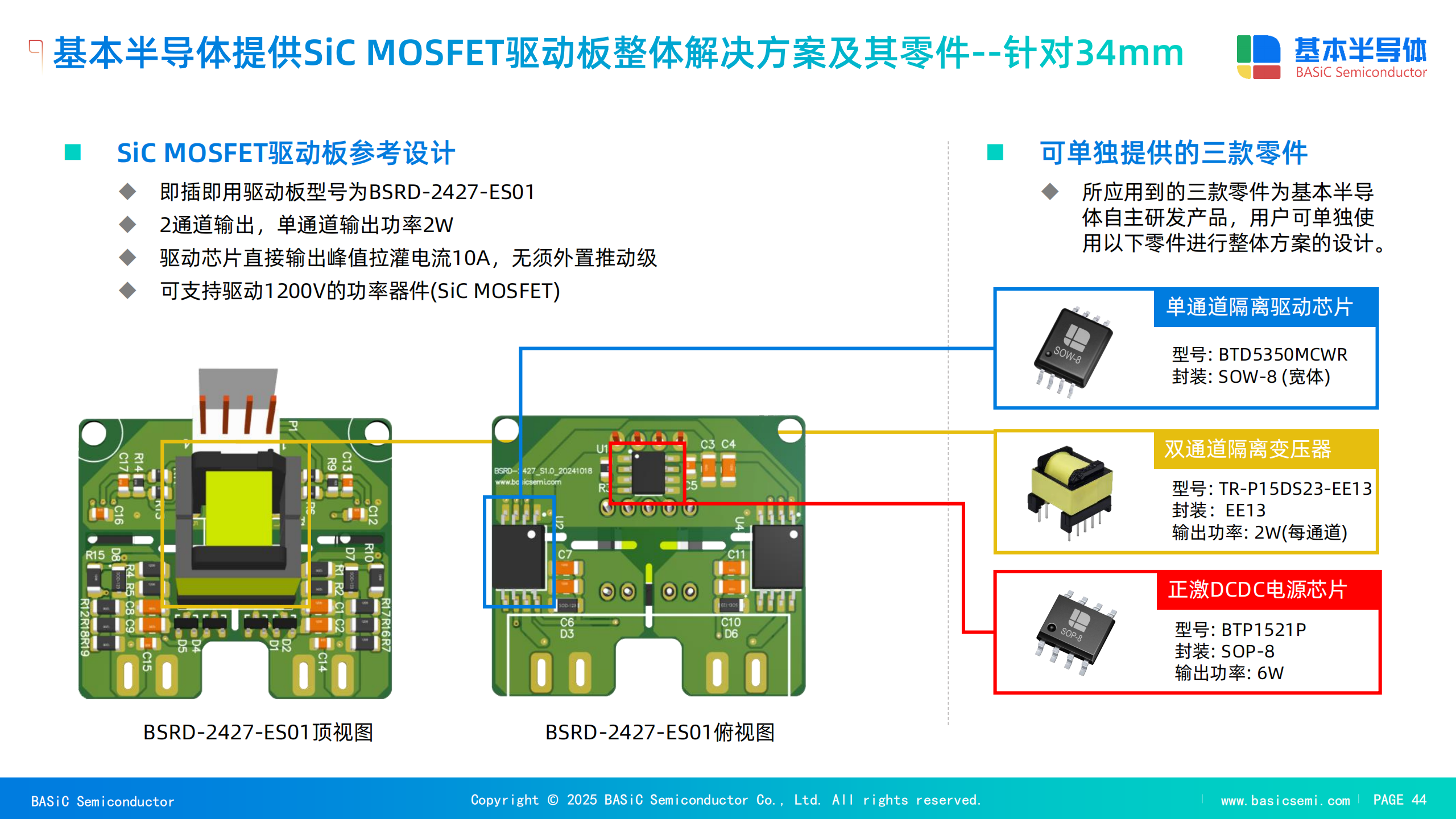

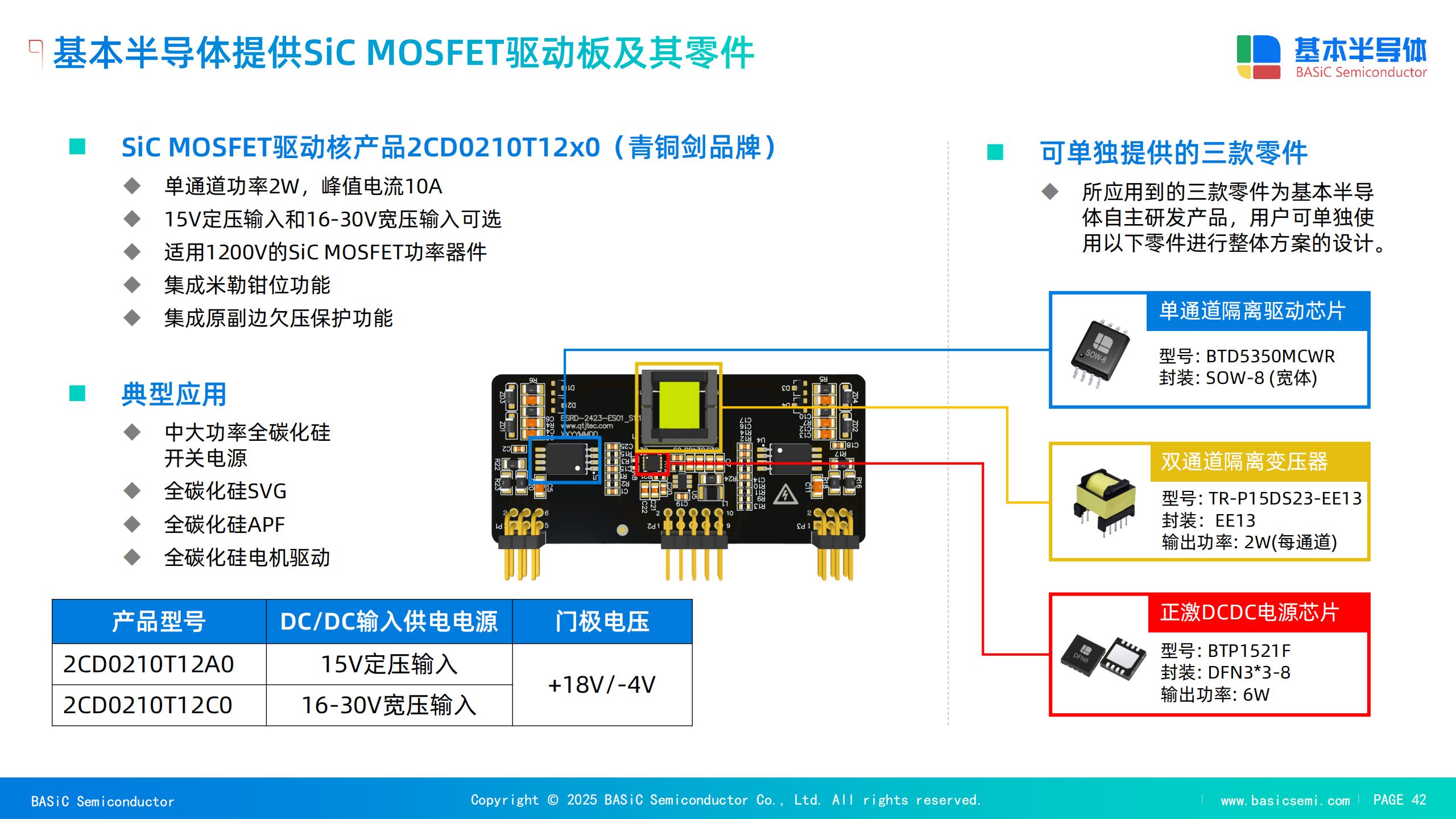

建議搭配帶米勒鉗位功能的驅動芯片（如BTD5350MCWR），通過負壓關斷（-4V）抑制誤開通，進一步提升系統可靠性。

四、實測案例與客戶驗證

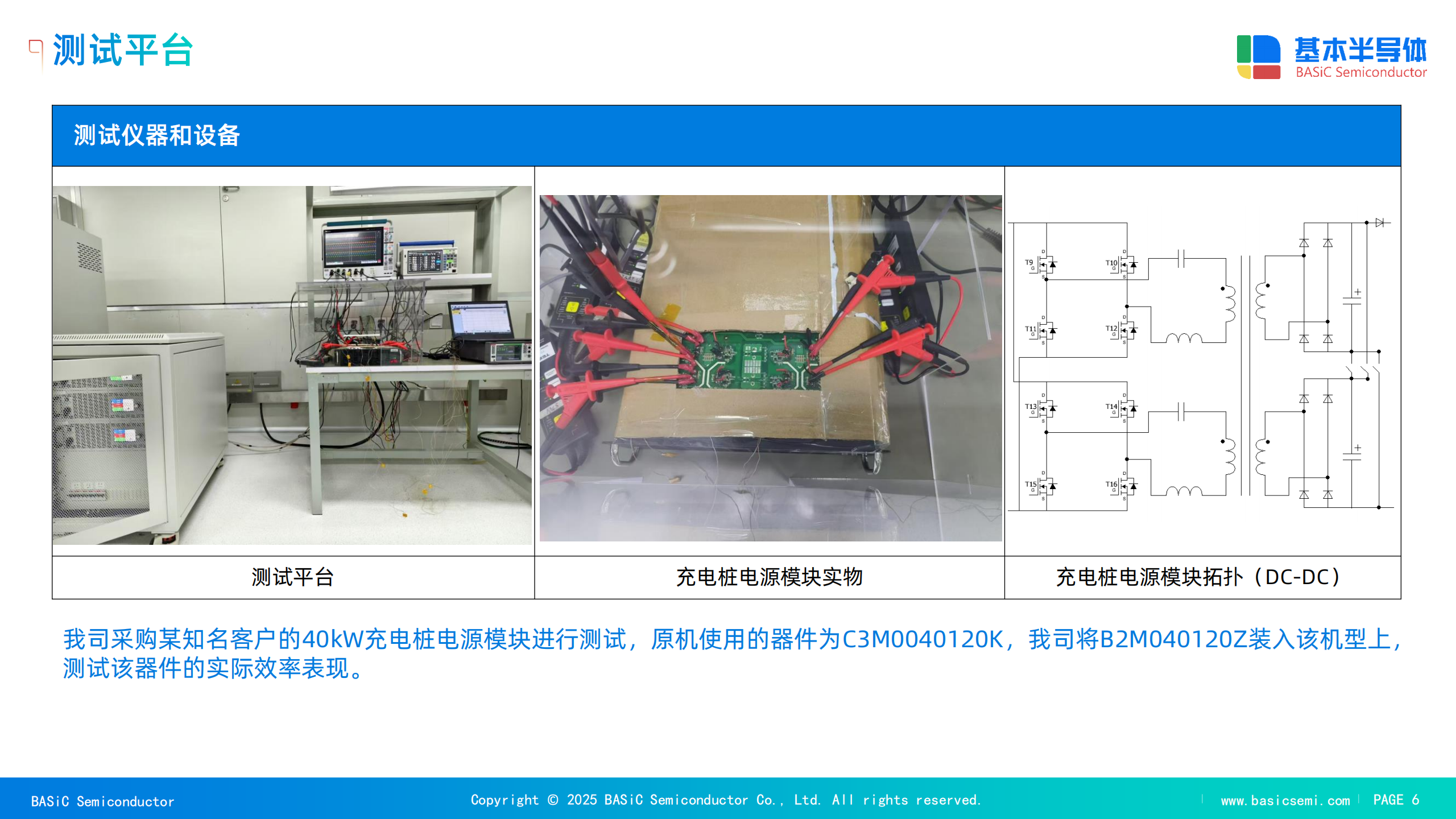

40kW充電樁模塊對比測試

在750V/30kW工況下，B3M040120Z的驅動負壓尖峰（-3.757V）淺于競品（-4.369V），降低EMI風險。

突加載/卸載過程中，V_DS尖峰（852.8V）與競品相當，展現優秀的動態響應能力。

單級變換拓撲實測

采用矩陣變換器的客戶實測數據顯示，B3M040120Z因Eoff優勢，效率較某進口40mΩ器件提升0.3%，驗證其在軟開關場景的競爭力。

五、總結

B3M040120Z通過低關斷損耗與高柵氧可靠性兩大核心優勢，為充電樁電源模塊提供了高效、緊湊且耐用的解決方案。其性能參數經多場景實測驗證，可顯著提升系統能效，降低運維成本，助力下一代高功率充電樁的快速發展。

選型推薦場景：

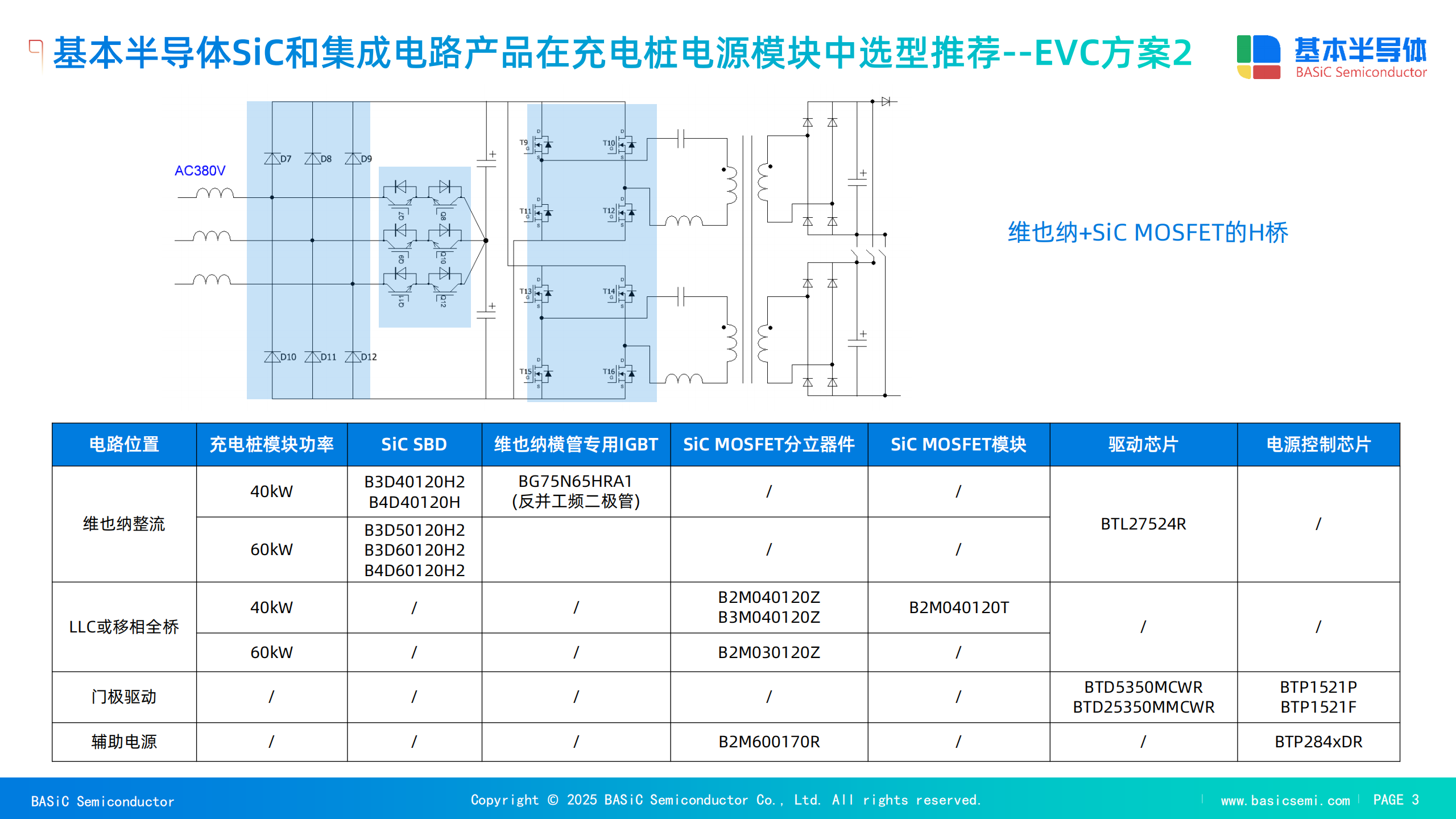

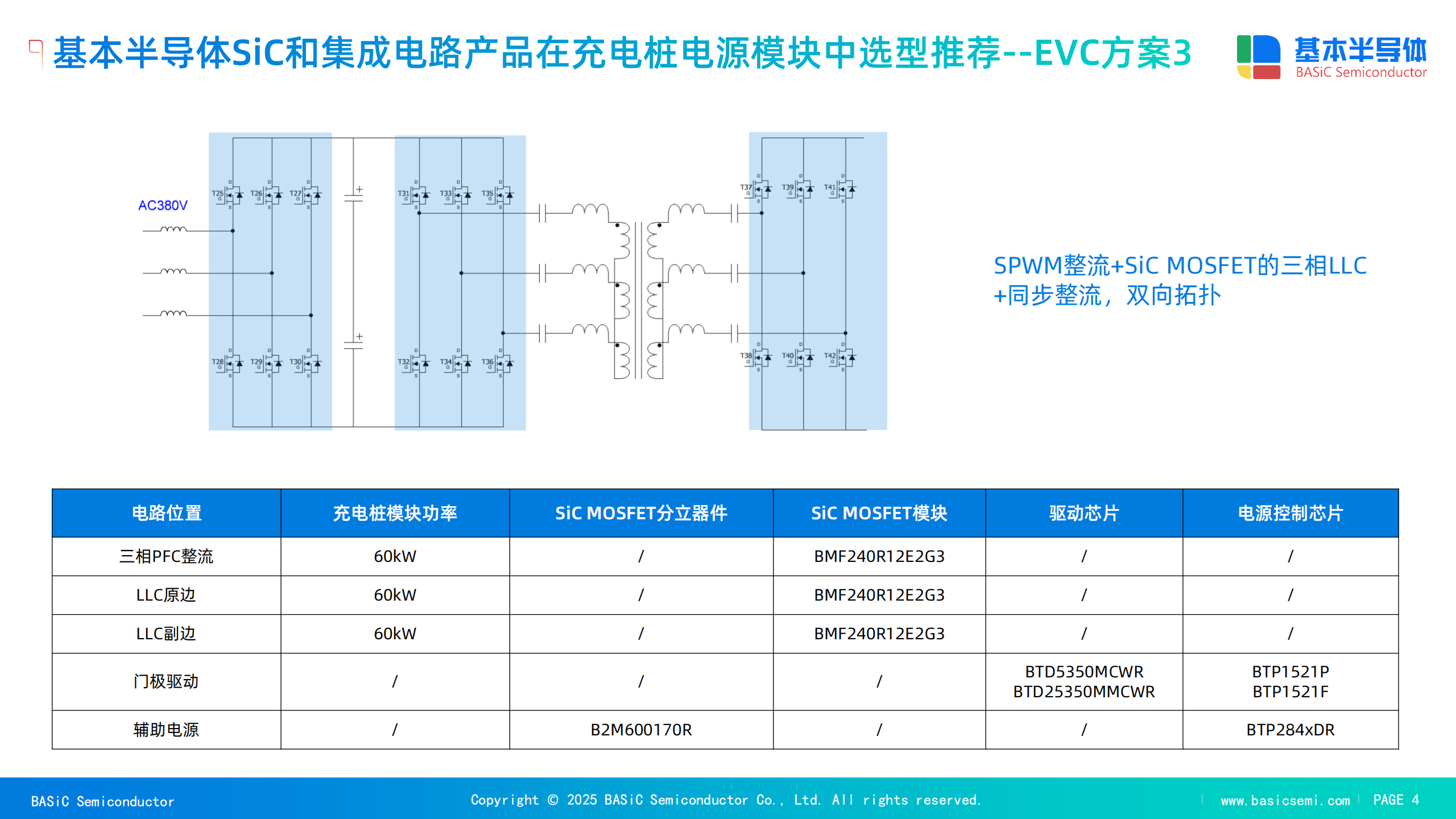

40-60kW LLC/移相全橋DC-DC模塊

高頻矩陣變換器拓撲

需長期高溫運行的快充樁
