LMC6035-Q1 汽車級、雙通道、15.5V、1.4MHz運算放大器技術手冊

科技觀察員 ? 2025-04-30 11:36 ? 次閱讀

LMC6035-Q1 是經濟型低電壓運算放大器,能夠向 600Ω 負載提供軌到軌輸出擺幅。當電源電壓低于規定的 2.7V 工作電壓時,這些器件的規格也表現正常下降。此行為對在明顯低于 2.7V 的電壓下充分運行提供了舒適區。超低輸入電流 (IB) 使得這些器件非常適合低功耗、有源濾波器應用,因為低 IB 允許使用更高的電阻值和更低的電容值。此外,LMC6035-Q1 的驅動能力使該運算放大器成為各種低壓系統應用的理想選擇。

數據手冊:*附件:LMC6035-Q1 汽車級、雙通道、15.5V、1.4MHz運算放大器技術手冊.pdf

特性
? 符合面向汽車應用的 AEC-Q100 標準
– 溫度等級 3:–40°C 至 +85°C,TA
? 除非另有說明,否則為典型值
? 在 2.7V、3V、5V 和 15V 電壓下具有額定性能
? 適用于 2kΩ 和 600Ω 負載
? 寬工作電壓范圍:2.0V 至 15.5V
? 超低輸入電流:20fA
? 軌到軌輸出擺幅
– 在 600Ω 時:2.7V 時,距離任一電源軌 200mV
– 在 100kΩ 時:2.7V 時,距離任一電源軌 5mV
? 高壓增益:126dB
? 寬輸入共模電壓范圍– VS = 2.7V 時為 –0.1V 至 +2.3V
? 低失真:10kHz 時為 0.01%

引腳功能和配置

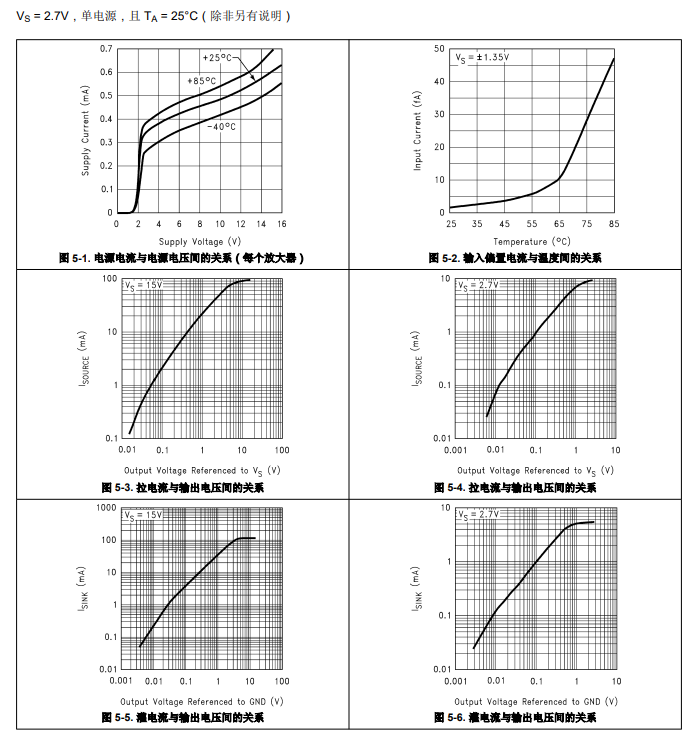

典型特性

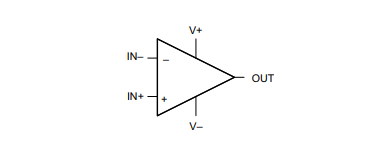

功能方框圖

典型應用

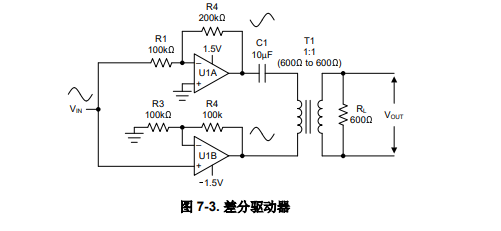

LMC6035-Q1 非常適合低壓應用。LMC6035-Q1 為低壓應用帶來的一個理想特性是輸出驅動能力,這是 TICMOS 放大器的標志。圖 7-3 中的電路展示了 LMC6035-Q1 在 3V 電源下的驅動能力。這些器件用作一對一音頻變壓器的差分輸出驅動器,例如用于將地與電話線隔離的器件。變壓器 (T1) 在 1kHz 頻率下為運算放大器加載約600Ω 的交流負載。電容器 C1 用于阻止 T1 的低繞組電阻產生直流。盡管 C1 的值相對較高,但與 T1 的感抗(X I) 相比,容性負載電抗 (XC) 可以忽略不計。


圖 7-3 中的電路由一個輸入信號和兩個輸出信號組成。U1A 以 ?2 的反相增益放大輸入,而 U1B 以 +2 的同相增益放大輸入。兩個輸出的相位差為 180°;因此,差分輸出的增益為 4。當差分輸出在電源軌之間擺動時,其中一個運算放大器向負載提供電流,而另一個運算放大器灌入電流。
CMOS 運算放大器灌電流或拉電流的能力是決定輸出擺幅能力的重要因素。與許多運算放大器一樣,LMC6035-Q1 的輸出級通過兩個串聯的互補晶體管來拉取和灌入輸出電流。這種圖騰柱 排列轉換為每個電源軌上的通道電阻 (Rdson),用于限制輸出擺幅。大多數 CMOS 運算放大器的輸出擺幅能夠非常接近電源軌;但是,在低電源電壓和重負載的惡劣條件下除外。LMC6035-Q1 在這些條件下表現出出色的輸出擺幅能力。

應用
? 濾波器
? 高阻抗緩沖器或前置放大器
? 電池供電類電子產品
? 醫療儀器
? 汽車應用
